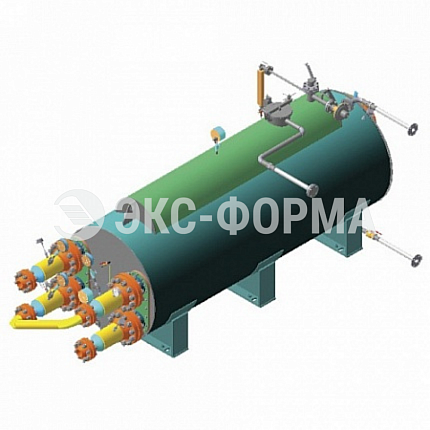

Подогреватель ПТПГ ЭКФО®
Подогреватели газа предназначены для нагрева природного газа в составе узлов предотвращения гидратообразования газораспределительных станций (ГРС), компрессорных станций (КС) магистральных газопроводов (МГ).
Конструкция подогревателя защищена патентом РФ № 127431.
Компания ООО ПКФ «Экс-Форма» является разработчиком и производителем подогревателя газа нового поколения с промежуточным теплоносителем ПТПГ ЭКФО. При создании подогревателя был проанализирован опыт эксплуатации изделий данного типа и реализована задача по обеспечению ряд преимуществ в новом изделии по отношению к ближайшим аналогам.
ПРЕИМУЩЕСТВА ПТПГ ЭКФО
ПРЕИМУЩЕСТВА ПТПГ ЭКФО
- высокий КПД (более 85 %);
- меньшие габаритные размеры и масса;
- плавное регулирование мощности и возможность поддержания заданной температуры нагреваемого продукта;
- сохранение высокого КПД при работе с малыми расходами газа;
- удобство монтажа и обслуживания.
- размещение корпуса подогревателя со шкафом управления в блок-боксе позволяет исключить необходимость трудоемкого процесса утепления подогревателя и повысить удобство в обслуживании;
- вынос дымовой трубы за пределы блок-бокса с установкой на фундаменте позволяет исключить нагрузку на корпус подогревателя и уменьшить металлоёмкость, а также упростить процедуру очистки дымогарных труб от сажи за счет съемного поворотного дымохода-отвода;
- применение роликовых направляющих в корпусе подогревателя газа, как для теплогенератора, так и для теплообменных пучков, позволяет упростить демонтажные работы данных узлов;
- применение линзовых компенсаторов в составе теплогенератора и дымохода позволяет повысить надежность и долговечность конструкции, т.к. при постоянном изменении температурного
- режима работы снижаются нагрузки на сварные швы при температурном расширении металла и исключается возможность их разрыва;
- применение дымогарных оребренных труб увеличивает теплообменную поверхность, что позволяет сократить время выхода на номинальный режим работы подогревателя;
- установка теплообменных пучков симметрично теплогенератора позволяет интенсифицировать циркуляцию теплоносителя и возможность параллельного или последовательного подключения нагреваемого газа в зависимости от требований к температуре на выходе подогревателя;
- вход и выход теплообменных пучков выполнены с полнопроходными фланцевыми соединениями без применения разделяющих перегородок;
- за счет компактного размещения узлов (теплогенератора и теплообменных пучков)подогревателя газа обеспечивается уменьшение габаритных размеров и массы корпуса подогревателя.
Преимущества нового подогревателя в совокупности с умеренной стоимостью создают основу для широкого применения изделия на объектах магистральных газопроводов.
