Узел подогрева газа — это ключевой элемент автоматической газораспределительной станции (АГРС), обеспечивающий нагрев газа перед редуцированием. Без качественного подогрева снижение давления по закону Джоуля-Томсона приводит к падению температуры на 5–8 °C на каждые 1 МПа перепада, что вызывает обмерзание регуляторов, забивку импульсных трубок гидратами и аварийные остановы.
Завод «Экс-Форма» проектирует и комплектует узлы подогрева газа для АГРС собственного производства с 1991 года. Ниже — подробный разбор устройства, принципа работы и критериев подбора типоразмера. Нужна консультация? Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru.
Проектируете узел подогрева для АГРС? Инженеры «Экс-Форма» рассчитают типоразмер и подготовят КП за 1 час.
Содержание
- Зачем нужен подогрев газа перед редуцированием
- Устройство узла подогрева газа
- Принцип работы контура подогрева
- Блок-бокс подготовки теплоносителя
- Автоматика защиты и регулирования
- Подбор типоразмера подогревателя
- Экспертное мнение
- Узлы подогрева «Экс-Форма»
- Часто задаваемые вопросы
Зачем нужен подогрев газа перед редуцированием
При прохождении газа через регулятор давления происходит его дросселирование — резкое снижение давления с расширением объёма. Согласно эффекту Джоуля-Томсона, это сопровождается падением температуры. Для природного газа с преобладанием метана коэффициент дросселирования составляет примерно 5–8 °C на каждый 1 МПа перепада давления.
Пример: если газ поступает на АГРС с давлением 5,5 МПа и температурой +5 °C, а на выходе требуется 1,2 МПа, перепад составит 4,3 МПа. Без подогрева температура газа на выходе упадёт до −20…−25 °C. Это гарантированно приведёт к:
- Обмерзанию регуляторов давления — корпус покрывается инеем, подвижные части теряют подвижность;
- Образованию гидратов — кристаллические соединения метана с водой забивают импульсные трубки, фильтры и седла клапанов;
- Охрупчиванию металла — длительная работа при низких температурах снижает ударную вязкость стали, повышая риск трещин.
По нормативам СП 62.13330 и СТО Газпром 2-2.1-249, температура газа на выходе АГРС должна быть не ниже −10 °C. Достигается это именно узлом подогрева, который поднимает температуру газа перед подачей на узел редуцирования.

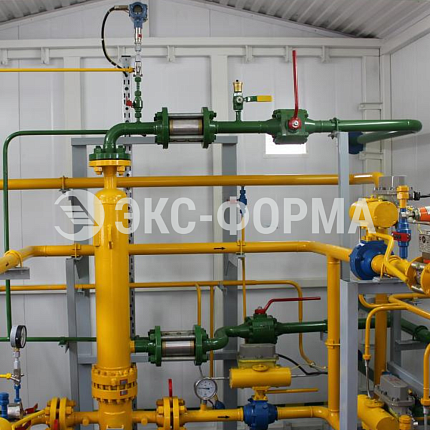

Устройство узла подогрева газа
Узел подогрева газа АГРС состоит из трёх основных подсистем, работающих как единый технологический контур:
| Подсистема | Оборудование | Назначение |
|---|---|---|
| Теплообменный блок | Кожухотрубный или пластинчатый теплообменник | Передача тепла от промежуточного теплоносителя природному газу |
| Блок подготовки теплоносителя | Котёл, расширительный бак, насосы, фильтры | Нагрев, фильтрация и циркуляция теплоносителя по замкнутому контуру |
| Система автоматики | Регулятор температуры, клапаны-отсекатели, датчики, КИП | Автоматическое поддержание температуры газа на выходе, защита от попадания газа в контур теплоносителя |
В качестве промежуточного теплоносителя чаще всего используется водный раствор пропиленгликоля или этиленгликоля с температурой замерзания ниже −40 °C. Это исключает разрыв трубопроводов при аварийном останове котла в зимний период.
Принцип работы контура подогрева
Работа узла подогрева организована по замкнутому двухконтурному принципу:
- Первый контур (греющий): в блок-боксе подготовки теплоносителя котёл нагревает теплоноситель до рабочей температуры 70–95 °C. Циркуляционный насос подаёт горячий теплоноситель по подающему трубопроводу в теплообменник.
- Теплообмен: в теплообменнике горячий теплоноситель проходит по трубному пучку, а холодный газ — по межтрубному пространству (или наоборот, в зависимости от конструкции). Через стенки трубок тепло передаётся газу.
- Второй контур (газовый): подогретый до температуры не ниже −10 °C газ направляется на узел редуцирования, где давление снижается до заданного уровня. Благодаря предварительному подогреву даже после дросселирования температура остаётся положительной.
- Обратный ход теплоносителя: охлаждённый теплоноситель по обратному трубопроводу возвращается в котёл для повторного нагрева. Цикл замкнут.
Блок-бокс подготовки теплоносителя
Блок-бокс подготовки теплоносителя — это автономный утеплённый контейнер, в котором размещается оборудование первого контура. Его функции:
- Нагрев теплоносителя — водогрейным котлом, работающим на природном газе из собственной линии АГРС;
- Фильтрация теплоносителя — механическая очистка от взвесей и накипи перед подачей в теплообменник;
- Обеспечение циркуляции — сетевыми насосами с регулируемой частотой вращения. Напор может меняться пропорционально интенсивности потока или поддерживаться на постоянном уровне;
- Поддержание избыточного давления — расширительным баком и подпиточным насосом. Это предотвращает кавитацию и вскипание теплоносителя;
- Регулирование потока теплоносителя — трёхходовыми клапанами с электроприводом, которые направляют часть теплоносителя в байпас помимо теплообменника для точной настройки температуры.
Блок-бокс также обеспечивает теплоснабжение其余 помещений АГРС: отопление блок-боксов редуцирования, учёта и операторной. Это комплексное решение исключает необходимость в отдельной котельной.
Автоматика защиты и регулирования
Контур теплоносителя защищён от аварийных ситуаций многоуровневой системой автоматики:
Защита от попадания газа высокого давления
При разгерметизации теплообменника газ под давлением может прорваться в контур теплоносителя — это аварийная ситуация, чреватая гидроударом и разрушением котла. Для предотвращения установлены:
- Клапаны-отсекатели на подающем и обратном трубопроводе теплоносителя — срабатывают при превышении давления выше уставки;
- Автоматическое переключение на обводную или резервную линию — позволяет отсечь аварийный теплообменник без остановки подачи газа потребителю.
Регулятор температуры
На обратном трубопроводе теплоносителя, выходящем из теплообменника, установлен регулятор температуры. Он работает в автоматическом режиме:
- Если температура газа на выходе из узла редуцирования опускается ниже заданного порога — регулятор увеличивает циркуляцию теплоносителя через теплообменник;
- Если температура газа достаточна — регулятор ограничивает поток теплоносителя, направляя его часть по байпасу.
Таким образом, температура газа на выходе АГРС поддерживается на заданном уровне (обычно −5…+5 °C) независимо от колебаний входного давления и расхода.
Регулируемые насосы
В системе циркуляции установлены насосы с частотным регулированием. Их напор может меняться пропорционально интенсивности потока теплоносителя или поддерживаться на постоянном уровне путём изменения частоты вращения двигателя. Это даёт два преимущества:
- Энергоэффективность — насос не работает на полную мощность круглосуточно, а подстраивается под реальную потребность;
- Плавный пуск — отсутствие гидроударов при включении, продлевающее срок службы трубопроводов и арматуры.
Подбор типоразмера подогревателя
Типоразмер подогревателя (теплообменника) подбирается из трёх условий:
- Обеспечение требуемой температуры газа на выходе АГРС — не ниже −10 °C согласно нормативам, а для северного исполнения — не ниже −5 °C;
- Нормальная работа станции — исключение обледенения регуляторов, импульсных трубок и запорной арматуры;
- Запас по тепловой мощности 20–30% — на случай аномально холодной зимы или увеличения расхода газа в перспективе.
Исходные данные для расчёта:
- Максимальный расход газа через АГРС, м³/ч;
- Входное и выходное давление газа;
- Температура газа на входе в АГРС (минимальная по климатическому паспорту района);
- Требуемая температура газа после подогрева (обычно +5…+15 °C для компенсации дросселирования).
По этим данным рассчитывается тепловая мощность теплообменника в кВт и подбирается типоразмер. Для АГРС производительностью до 10 000 м³/ч достаточно одного кожухотрубного теплообменника, для станций свыше 50 000 м³/ч применяются два параллельных теплообменника с возможностью отключения одного на обслуживание.
Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«Самая распространённая ошибка при проектировании узла подогрева — занижение тепловой мощности «впритык». В 2024 году мы переделывали АГРС в Красноярском крае: проектировщик заложил теплообменник 200 кВт на расход 8 000 м³/ч. По паспорту этого хватало, но зима 2023–2024 годов выдалась аномально холодной — температура на входе в АГРС опускалась до −38 °C вместо расчётных −25 °C. Теплообменник не справлялся, газ на выходе из редуцирования был −18 °C, регулятор обмерзал каждые 3 часа».
«Мы заменили теплообменник на 280 кВт с запасом 40%. Дополнительно установили греющий кабель на импульсные трубки и дренажные штуцеры с конденсатосборниками. После модернизации станция отработала остаток зимы без остановов. Вывод: всегда берите запас по мощности 30% минимум, а для Сибири и Крайнего Севера — 50%. Цена дополнительных киловатт теплообменника — 15–30 тыс. руб. Цена аварийного останова ГРС на сутки — от 500 тыс. руб. штрафов и недопоставки газа».
«Второй момент — качество теплоносителя. В 2023 году на АГРС в Оренбургской области использовали водопроводную воду вместо гликолевого раствора. Экономия — 20 000 руб. Результат: котёл забился накипью за 4 месяца, теплообменник потерял 30% мощности. Замена теплообменника и промывка системы обошлись в 180 000 руб. С тех пор мы комплектуем все АГРС только гликолевым теплоносителем с ингибиторами коррозии».
Узлы подогрева «Экс-Форма»
Завод «Экс-Форма» проектирует и изготавливает узлы подогрева газа для АГРС собственного производства. В стандартную комплектацию входят:
- Кожухотрубный теплообменник с запасом по поверхности нагрева 20%;
- Блок-бокс подготовки теплоносителя с газовым котлом, расширительным баком и насосной группой;
- Система автоматики: регулятор температуры, клапаны-отсекатели, частотные преобразователи насосов;
- Гликолевый теплоноситель с температурой замерзания −45 °C;
- Греющий кабель импульсных трубок и дренажные конденсатосборники (северное исполнение).
Нужен расчёт узла подогрева под ваш объект?
Инженеры «Экс-Форма» подберут типоразмер теплообменника и подготовят КП за 1 час.
позвоните: 8 (800) 550-52-31Часто задаваемые вопросы
1. Зачем нужен промежуточный теплоноситель, если можно греть газ напрямую?
Прямой нагрев газа огневым подогревателем запрещён на АГРС по требованиям взрывопожарной безопасности (СП 62.13330). Промежуточный теплоноситель исключает контакт открытого пламени с газом. Кроме того, жидкостный контур обеспечивает более равномерный и управляемый нагрев.
2. Какой теплоноситель лучше: вода или гликоль?
Вода допустима только в южных регионах, где температура не опускается ниже 0 °C. Для всех остальных климатических зон — только водный раствор пропиленгликоля с температурой замерзания −40…−50 °C. Цена гликолевого раствора выше, но он не замёрзнет при аварийном останове котла и не разорвёт трубы.
3. Что будет, если не подогревать газ перед редуцированием?
При перепаде давления 4–5 МПа температура газа упадёт на 25–35 °C. Это вызовет: обмерзание регулятора, забивку импульсных трубок гидратами, потерю герметичности фланцевых соединений из-за температурных деформаций. Результат — аварийный останов АГРС и прекращение подачи газа потребителям.
4. Как часто нужно обслуживать узел подогрева?
Ежемесячно: проверка уровня и качества теплоносителя, осмотр насосов на предмет течей. Раз в 6 месяцев: очистка теплообменника от накипи (химическая промывка), проверка срабатывания клапанов-отсекателей. Раз в год: замена теплоносителя при деградации ингибиторов, ревизия котла.
5. Можно ли заменить старый теплообменник без замены всей АГРС?
Да, замена теплообменника возможна в рамках модернизации существующей станции. Завод «Экс-Форма» изготавливает теплообменники с присоединительными размерами под существующую обвязку. Срок замены — 2–3 дня с остановкой АГРС. Рекомендуем совместить с переводом на гликолевый теплоноситель, если у вас всё ещё вода.
