Использование электромагнитных клапанов обосновано в том случае, если газорегуляторный пункт находится на большом удалении от объекта газификации, а также если пункт редуцирования оснащен комплексом телеметрии - в таком случае значительно упрощается контроль за работой установки. Клапан с электромагнитным приводом можно закрыть принудительно, на расстоянии как в случае выхода контролируемых параметров из заданных пределов, так и при работе в штатном режиме, для проведения профилактического осмотра либо иных действий обслуживающего персонала.

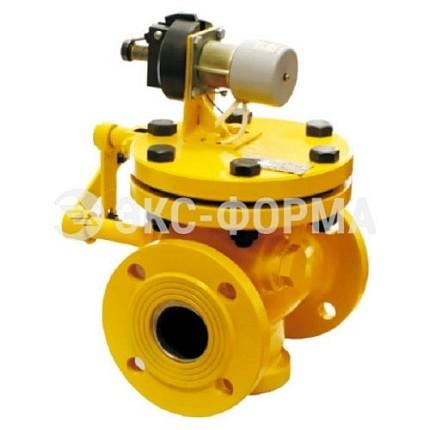

• Предохранительные электромагнитные запорные клапаны КПЭГ автоматически закрываются при отключении электрической энергии.
• Открытие производится вручную при подаче электроэнергии.
• Произвольное открытие электромагнитных клапанов исключено.
• Изготавливаются в климатическом исполнении У1 ГОСТ 15150 (от -40С до +45С)

Варианты исполнения клапанов КПЭГ С ДУ-50

• КПЭГ-50 - с питанием от сети постоянного тока с расположением рычагов с правой стороны по ходу газа;
• КПЭГ-50Л - с питанием от сети постоянного тока с расположением рычагов с левой стороны по ходу газа;
• КПЭГ-50П - с питанием от сети переменного тока с расположением рычагов с правой стороны по ходу газа;
• КПЭГ-50ПЛ - с питанием от сети переменного тока с расположением рычагов с левой стороны по ходу газа.

Узнать цену, купить клапаны КПЭГ-50, КПЭГ-50П, КПЭГ-50Л, КПЭГ-50ПЛ

Цена на клапаны КПЭГ предоставляется по запросу. Чтобы купить клапаны необходимо оставить заявку любым удобным для Вас способом - по телефону, через электронную почту или заполнив форму онлайн внизу сайта.

Наименование параметра	КПЭГ 50, КПЭГ 50Л	КПЭГ 50П, КПЭГ 50ПЛ	КПЭГ 100, КПЭГ 100Л	КПЭГ 100П, КПЭГ 100ЛЛ	КПЭГ 200, КПЭГ 200Л	КПЭГ 200П, КПЭГ 200ПЛ
Условный проход, DN	50	50	100	100	200	200
Максимальное входное давление, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Тип привода	эл/магн	эл/магн	эл/магн	эл/магн	эл/магн	эл/магн
Время срабатывания, не более	1 с	1 с	1 с	1 с	1 с	1 с
Вид тока	постоянный	переменный	постоянный	переменный	постоянный	переменный
Частота, Гц	-	50	-	50	-	50
Потребляемая мощность, не более	18,5 Вт	40 Вт	18,5 Вт	40 Вт	18,5 Вт	40 Вт
Напряжение питания, В	24+1,2-3,6	220±22	24+1,2-3,6	220±22	24+1,2-3,6	220±22
Соединение с газопроводом	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817
Класс герметичности	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544
Строительная длина, мм	230±1,5	230±1,5	350±2,0	350±2,0	600±3,0	600±3,0
Габаритные размеры, не более: - длина А, мм - ширина Б, мм - высота В, мм	230 300 350	230 300 350	390 360 450	390 360 450	700 450 600	700 450 600
Масса, кг	25	25	52	52	141	141

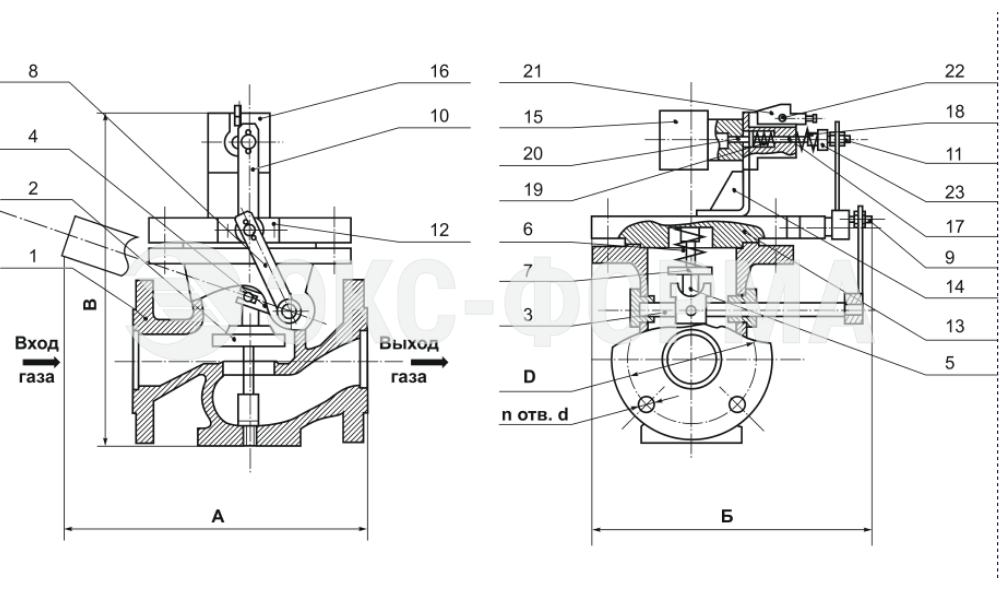

Схема устройства клапана КПЭГ-50

1-корпус; 2 - клапан основной с второстепенным перепускным клапаном; 3 - ось; 4 - рычаг клапана; 5 - шток клапана; 6 - пружина клапана; 7 - шайба; 8 - рычаг клапана; 9 - винт регулировочный; 10 - рычаг; 11 - упор; 12 - стойка; 13 - крышка; 14 - кронштейн; 15 - электромагнит; 16 - корпус; 17 шток; 18,19 - пружина; 20 - штифт; 21 - фиксатор; 22 - ось; 23 - наконечник.

Устройство клапана:

Клапан предохранительно-запорный с электромагнитным приводом состоит из фланцевого корпуса 1 вентильного типа.
Внутри корпуса находится седло, которое перекрывается основным клапаном 2 с резиновым уплотнителем и встроенным перепускным клапаном.
Клапан висит на штоке 5, верхний конец которого перемещается в отверстии крышки 13, а нижний конец по направляющей стойке корпуса.
Шток клапана посредством штифта сцепляется с насаженным на ось 3 рычагом 4. На верхний конец штока установлена шайба 7 с пружиной привода клапана 6 зажатой между шайбой и крышкой. Выходящая из корпуса ось уплотняется посредством резиновых колец.

На конце оси 3, выходящей наружу, жестко закреплен рычаг 8, который через регулировочный винт 9 находится в зацеплении с рычагом 10 установленным в стойке 12 закрепленной на крышке 13.

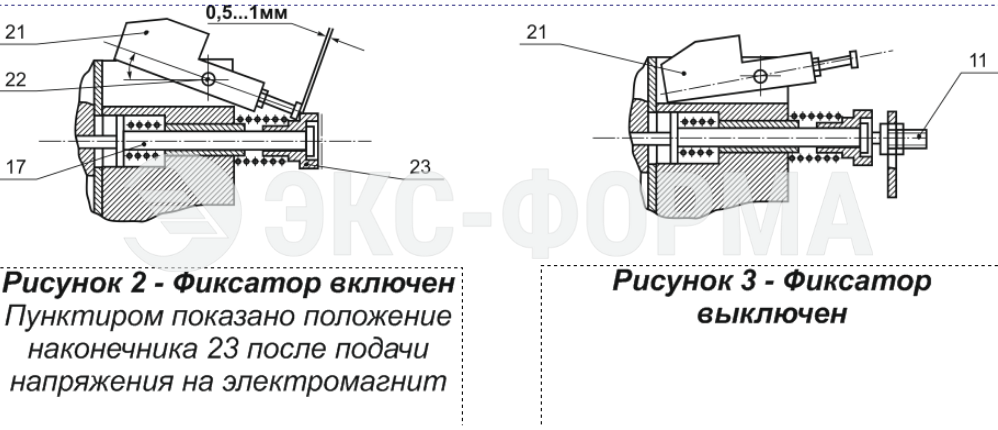

На крышку 13 крепится кронштейн 14 с электромагнитом 15 и корпусом 16. В корпусе расположен шток 17 с наконечником 23. (см. рисунки 2 и 3).
Положение наконечника 23 определяется разницей усилий пружин 18, 19 и усилием электромагнита 15, передаваемым на шток 17 штифтом 20, изготовленным из немагнитного материала. Корпус электромагнита 16 оснащен фиксатором 21, расположенным на оси 22. Фиксатор служит для удержания клапана в открытом состоянии во время технологической подготовки. Фиксатор должен свободно без рывков и заеданий под действием силы тяжести поворачиваться на оси.

Принцип работы клапана:

Клапан работает следующим образом: подаваемый к клапану газ проходит через входной патрубок к выходному, если к электромагниту 15 подается соответствующее данному исполнению напряжение. Фиксатор 21 в соответствии с рисунком 3 должен быть выключен, фиксатор должен быть выведен из зацепления с наконечником 23 и принять горизонтальное положение).

При прекращении подачи напряжения на электромагнит происходит перемещение наконечника 23 вдоль оси. Упор 11, Установленный на рычаге 10, выходит из зацепления с наконечником 23, освобождая связанные между собой рычаги 8 и 10, давая возможность оси 3 повернуться и клапану 2 закрыться под действием пружины 6.

Приведение основного клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычага 8, при этом сначала придет в движение шток, в результате откроется перепускной клапан встроенный в основной. После выравнивания давлений до и после основного клапана 2 производится дальнейший подъем рычага 8 до зацепления его с рычагом 10 и фиксации их с наконечником 23 (см. рисунок 2).

Клапан 2 удерживается в открытом положении. Электромагнит подключается к сети. Фиксатор выключается в соответствии с рисунком 3. Клапан готов к работе.
