ГРПБ-100-2У1
Пункт газорегуляторный блочный предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа.
-
Срок службы 50 лет
-
Гарантия 3 года
Завод "ЭКС-ФОРМА" изготавливает ГРПБ-100-2У1 в двух исполнениях по выходному давлению: ГРПБ-100Н-2У1 с низким выходным давлением (1,5-60 кПа) и ГРПБ-100В-2У1 с высоким выходным давлением (60-600 кПа) на базе двух регуляторов давления газа РДП-100 с расходами газа до до 24272 м³/ч. Возможно изготовление ГРПБ любой сложности по индивидуальным требованиям заказчика.
Пункты газорегуляторные блочные ГРПБ-100-2У1 с двумя линиями редуцирования газа предназначены для:
- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;
- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;
- очистки газа от механических примесей;
- учета расхода газа (если требуется по тех. заданию).
Конструктивно ГРПБ на базе регуляторов давления газа РДП-100 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.
Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ-150, клапаны предохранительные запорные ПКН-100, регуляторы давления газа РДП, клапаны сбросные ПСК-50, а также узел учета расхода газа, систему отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие. Установка дополнительного оборудования может влиять на конечную цену изделия.

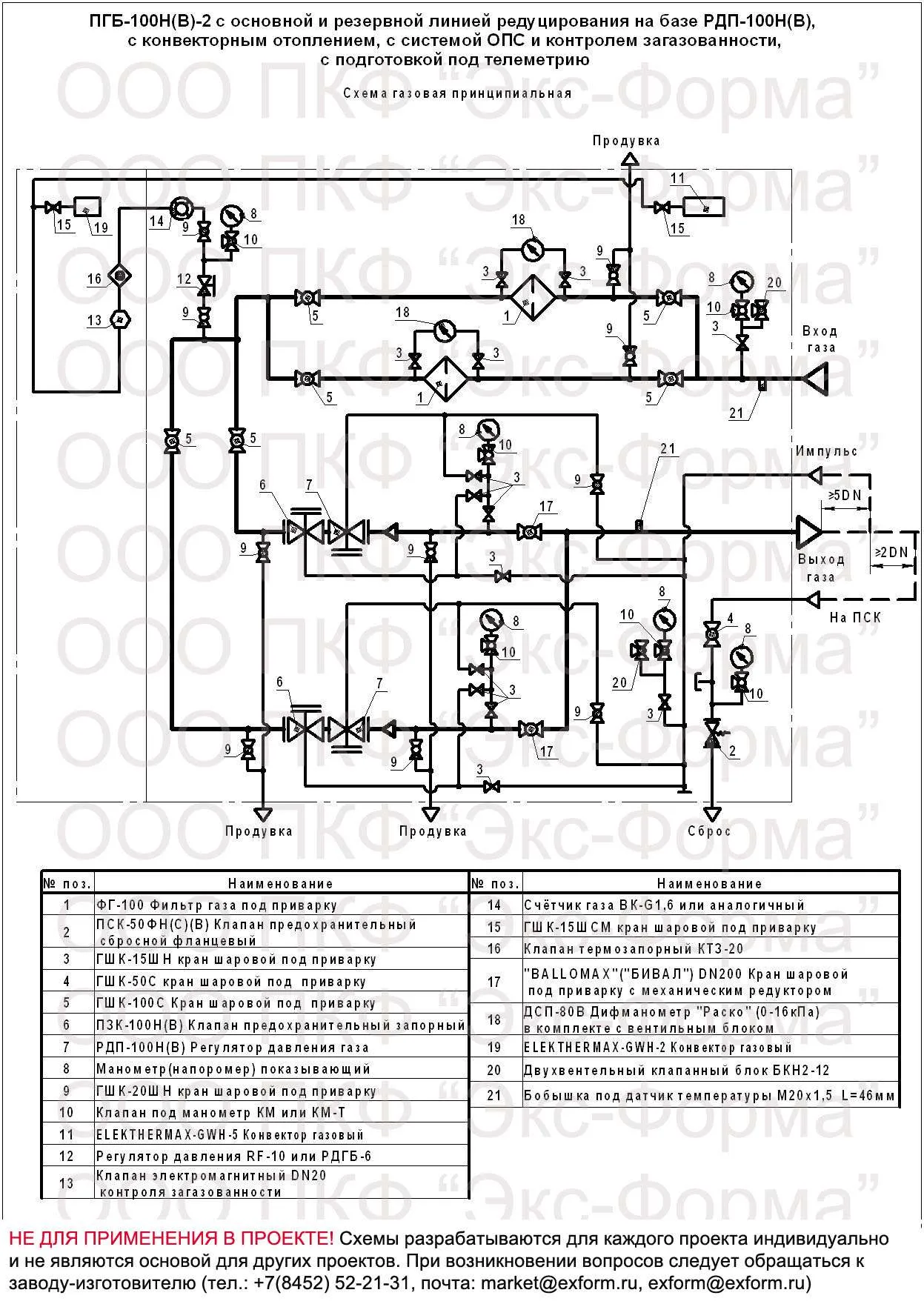

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы на сайте в Ваших проектах.
