Газорегуляторные пункты серии ГСГО-00 (01-13) это комплекс технологического оборудования предназначенный для предварительной очистки газа, редуцирования природных углеводородных и других не агрессивных газов с высокого давления на требуемое и автоматического поддержания давления на заданном уровне независимо от изменения расхода или входного давления, а также автоматической остановки подачи газа при аварийном отклонении давления от заданных значений в системе газоснабжения жилых (от 10 до 500 домов), промышленных и сельскохозяйственных объектов.

БАЗОВЫЕ МОДЕЛИ ГСГО-00:

ГСГО-00
ГСГО-01
ГСГО-02
ГСГО-03
ГСГО-04
ГСГО-05
ГСГО-06
ГСГО-07
ГСГО-08
ГСГО-09
ГСГО-10
ГСГО-11
ГСГО-12
ГСГО-13

Модификации ГСГО с регуляторами РДБК1(П)-50/25 и РДБК1(П)-50/35 выпускаются с различными настройками на выходное давление и с различной пропускной способностью. Обслуживание пунктов может быть двухсторонним, если он выполнен в виде отдельностоящего газорегуляторного пункта, и односторонним, если он крепится к стене.

Примеры записи обозначений ГСГО для проектов:

ГСГО-00 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 1 до 4 кПа
Расход газа: до 5200 м3/ч
Вход газа: слева
Выход газа: справа

ГСГО-01 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 1 до 4 кПа
Расход газа: до 5200 м3/ч
Вход газа: справа
Выход газа: слева

ГСГО-02 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 4 до 16 кПа
Расход газа: до 5200 м3/ч
Вход газа: слева
Выход газа: справа

ГСГО-03 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 4 до 16 кПа
Расход газа: до 5200 м3/ч
Вход газа: справа
Выход газа: слева

ГСГО-04 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 16 до 40 кПа
Расход газа: до 5200 м3/ч
Вход газа: слева
Выход газа: справа

ГСГО-05 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 16 до 40 кПа
Расход газа: до 5200 м3/ч
Вход газа: справа
Выход газа: слева

ГСГО-06 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 40 до 60 кПа
Расход газа: до 5200 м3/ч
Вход газа: слева
Выход газа: справа

ГСГО-07 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 40 до 60 кПа
Расход газа: до 5200 м3/ч
Вход газа: справа
Выход газа: слева

ГСГО-08 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 60 до 100 кПа
Расход газа: до 5200 м3/ч
Вход газа: слева
Выход газа: справа

ГСГО-09 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 60 до 100 кПа
Расход газа: до 5200 м3/ч
Вход газа: справа
Выход газа: слева

ГСГО-10 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 100 до 250 кПа
Расход газа: до 5200 м3/ч
Вход газа: слева
Выход газа: справа

ГСГО-11 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 100 до 250 кПа
Расход газа: до 5200 м3/ч
Вход газа: справа
Выход газа: слева

ГСГО-12 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 250 до 600 кПа
Расход газа: до 5200 м3/ч
Вход газа: слева
Выход газа: справа

ГСГО-13 С РЕГУЛЯТОРАМИ РДБК1(П)-50/35

Давление на входе: до 1.2 МПа
Давление на выходе: от 250 до 600 кПа
Расход газа: до 5200 м3/ч
Вход газа: справа
Выход газа: слева

В нечетных сериях (вида ГСГО -01, ...-03 и.т.д.) вход газа сделан с левой стороны, а выход - с правой.

В четных сериях (вида ГСГО -00, ...-02 и.т.д.) вход газа сделан с левой стороны, а выход - с правой.

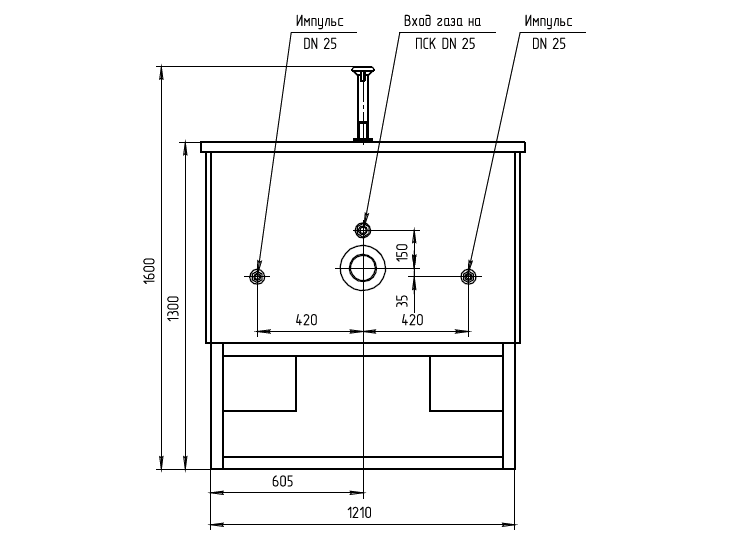

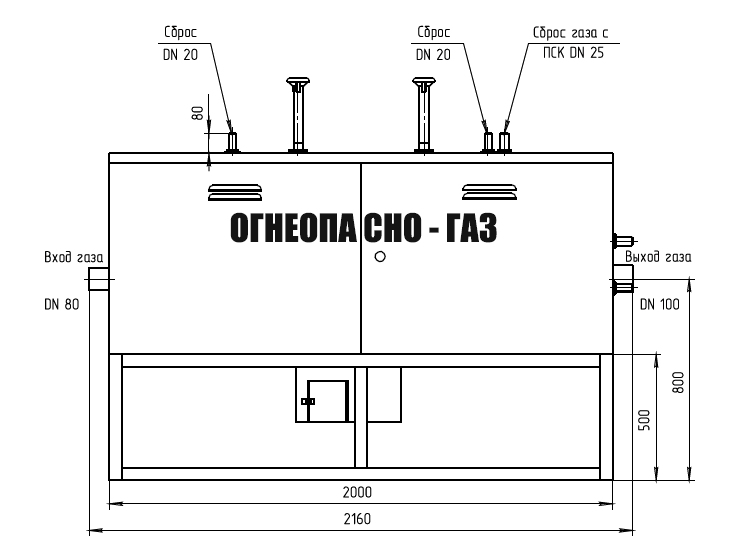

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГСГО-00 (ГСГО-01, ГСГО-02, ГСГО-03, ГСГО-04, ГСГО-05, ГСГО-06, ГСГО-07, ГСГО-08, ГСГО-09, ГСГО-10, ГСГО-11, ГСГО-12, ГСГО-13)

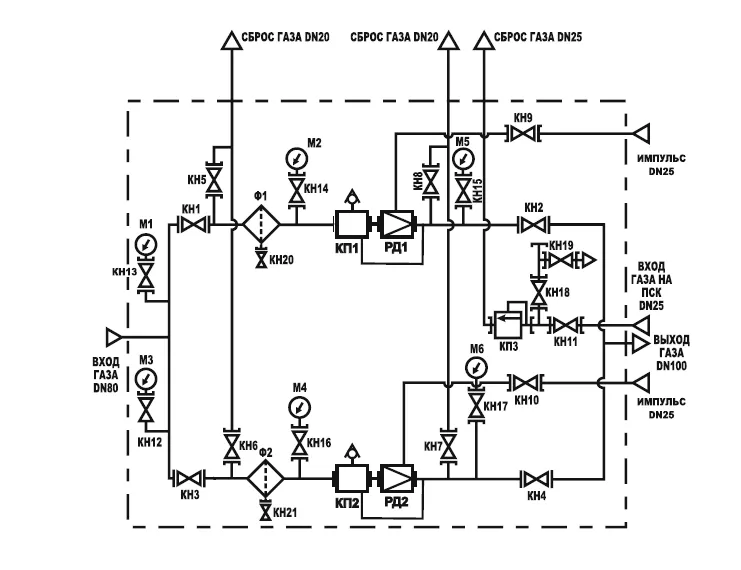

Технологическое оборудование ГСГО состоит из двух линий редуцирования газа: рабочей и резервной. Газ через кран ГШК шаровой ДУ-50 фланцевыйпоступает к фильтру ФГ-50, очищается от механических примесей и поступает к клапану предохранительно-запорному КПЗ, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РДБК сверх установленного значения.

Через клапан КПЗ газ поступает к регулятору давления газа РДБК, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран ГШК шаровой ДУ-80 фланцевый газ поступает к потребителю.

Для определения перепада давления на фильтре сетчатом предусмотрены краны шаровые ДУ-15, предназначенные для подсоединения ИПД.

Манометры служат для контроля давления на входе и на выходе в рабочей и обводной линиях. Краны шаровые ДУ-50 предназначены для перекрытия рабочей линии.

На импульсной линии установлен кран шаровой ДУ-25, предназначенный для настройки клапана запорного КПЗ.

Для отключения импульсного газопровода при ремонте клапана КПЗ установлен кран шаровой ДУ-25.

Обводная линия предназначена для обеспечения бесперебойной работы ГСГО шкафного в случае ремонта рабочей линии.

Сбросной клапан ПСК-25 предназначен для аварийного сброса газа, кран шаровой ДУ-25 для настройки порога срабатывания клапана сбросного.

Для продувки участков газопроводов «на свечу» после первого отключающего устройства на основной и обводной линиях установлены вентили запорные. Через вентиль и регулятор РДГБ-6 газ поступает в обогреватель ГГУ.

ЦЕНА, ДОСТАВКА, КУПИТЬ ГСГО

Цена на все модели ГСГО предоставляется по запросу либо на основании заполненного опросного листа. Доставка осуществляется во все регионы любыми видами транспорта. Срок службы изделий не менее 35 лет, гарантия на все узлы - 12 месяцев.

ТАБЛИЦА ПРОПУСКНОЙ СПОСОБНОСТИ ГСГО

Входное давление, МПа

0,1

0,3

0,6

0,9

1,2

ГСГО с РДБК1(П)-50/35

700

1200

2600

4200

5200

ГСГО с РДБК1(П)-50/25

300

600

1000

1400

2000

Наименование параметра	Значения для исполнения ГСГО-00 (01-13)
	ГСГО-00	ГСГО-02	ГСГО-04	ГСГО-06	ГСГО-08	ГСГО-10	ГСГО-12
	ГСГО-01	ГСГО-03	ГСГО-05	ГСГО-07	ГСГО-09	ГСГО-11	ГСГО-13
Регулятор давления газа	РДБК1-50/35				РДБК1П-50/35
Диапазон настройки давления газа на выходе, кПа	1–4	4–16	16–40	40–60	60–100	100–250	250–600
Диапазон настройки давления срабатывания сбросного клапана, МПа	0,00115–0,0046	0,0046–0,0184	0,0184–0,046	0,046–0,069	0,069–0,115	0,115–0,287	0,287–0,69
Пределы настройки автоматического отключения подачи газа, МПа
при повышении вых. давления	0,0125–0,005	0,005–0,020	0,020–0,050	0,050–0,075	0,075–0,1250	0,1250–0,3125	0,3125–0,750
при понижении вых. давления	0,0006–0,0020	0,001–0,003	0,002–0,003	0,01–0,03	0,01–0,06	0,05–0,12	0,1–0,4
