Пункты ГСГО-50 выпускаются на предприятии ЭКС-ФОРМА с регуляторами давления газа РДБК-50. Подходят для работы в системах газоснабжения с расходами газа до 5000 м3/ч. Настраиваются на низкое, среднее или высокое выходное давление. Пример записи обозначения ГСГО-50 в проекте:

ГСГО-50/25-00 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25

Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 2000 м³/ч.

ГСГО-50/25-01 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25

Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 4-16
Расход газа: до 2000 м³/ч.

ГСГО-50/25-02 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25

Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 16-40
Расход газа: до 2000 м³/ч.

ГСГО-50/25-03 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25

Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 40-60
Расход газа: до 2000 м³/ч.

ГСГО-50/25-04 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25

Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 60-100
Расход газа: до 2000 м³/ч.

ГСГО-50/25-05 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25

Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 100-250
Расход газа: до 2000 м³/ч.

ГСГО-50/25-06 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/25

Давление на входе: от 0.6 до 1.2 МПа
Давление на выходе: 250-600
Расход газа: до 2000 м³/ч.

ГСГО-50/35-00 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35

Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 1-4
Расход газа: до 5000 м³/ч.

ГСГО-50/35-01 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35

Давление на входе: от 0.05 до 1.2 МПа
Давление на выходе: 4-16
Расход газа: до 5000 м³/ч.

ГСГО-50/35-02 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35

Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 16-40
Расход газа: до 5000 м³/ч.

ГСГО-50/35-03 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35

Давление на входе: от 0.1 до 1.2 МПа
Давление на выходе: 40-60
Расход газа: до 5000 м³/ч.

ГСГО-50/35-04 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35

Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 60-100
Расход газа: до 5000 м³/ч.

ГСГО-50/35-05 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35

Давление на входе: от 0.3 до 1.2 МПа
Давление на выходе: 100-250
Расход газа: до 5000 м³/ч.

ГСГО-50/35-06 С РЕГУЛЯТОРОМ РДБК 1(1П)-50/35

Давление на входе:  от 0.6 до 1.2 МПа
Давление на выходе: 250-600
Расход газа: до 5000 м³/ч.

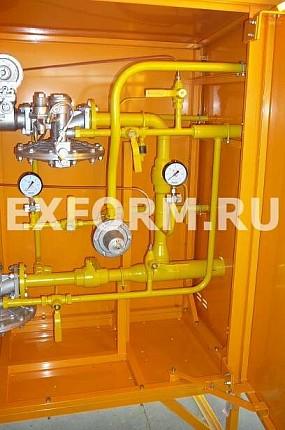

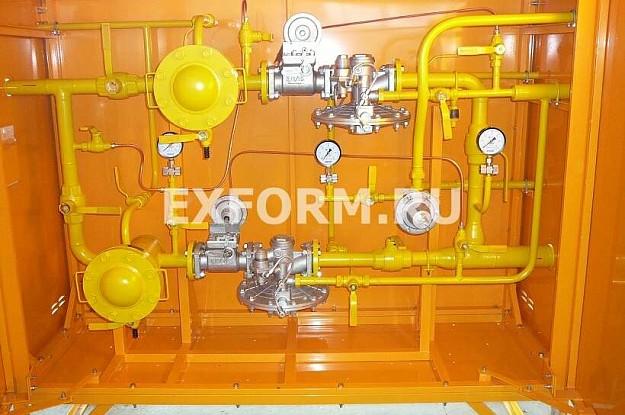

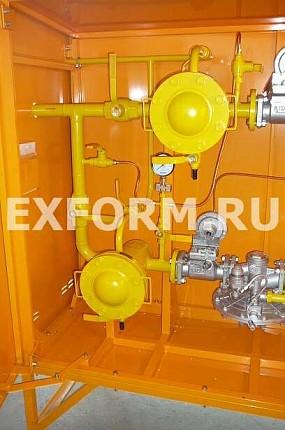

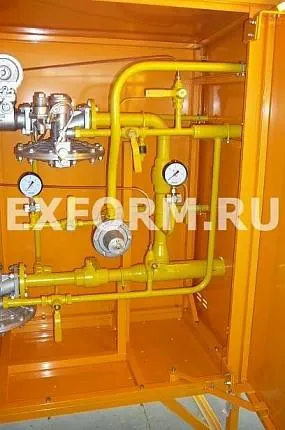

ГСГО-50 представляет собой металлический шкаф с дверками с замками, смонтированный на раме, внутри которого расположено оборудование для очистки и редуцирования газа.

В шкафу размещено технологическое оборудование. Для удобства обслуживания в шкафу имеются двери. Для обогрева ГСГО-50 в холодное время предназначены два обогревателя, газ к которым подводится по выведенному газопроводу с регулятором РДГБ-6.

Технологическое оборудование ГСГО состоит из линии очистки расхода газа, линии редуцирования и системы обогрева.

Линия очистки газа содержит фильтр ФГ-50, кран шаровой ДУ-80.  В случае модели с  учетом расхода газа, предусмотрен измерительный комплекс.

Для обеспечения бесперебойной подачи газа потребителю при ремонте предусмотрена линия со съемным байпасом и  краном шаровым фланцевым ДУ-50.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод с краном ГШК-25Ш и клапаном ПСК-25.

Линия редуцирования состоит из  предохранительного сбросного клапана, запорного клапана, регулятора давления газа и щаровых кранов марки ГШК.

Для замера давления газа на выходе установлен клапан трехходовой с манометром.

Каждая линия содержит кран ГШК на входе, клапан предохранительный запорный,  регулятор давления газа РДБК1-50 26, кран ГШК на выходе.

Краны с ДУ-25 служат для настройки отключающего устройства клапана предохранительного запорного ПКН или ПКВ.

Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы с кранами 40, 41.

Система обогрева  предназначена для стабильной работы ГСГО в период отопительного сезона и состоит  из двух обогревателей ГГУ, регулятора РДГБ-б  и крана ДУ-25.

Наименование параметра или размера	Значения для исполнения
	ГСГО-50/35	ГСГО-50/35-01	ГСГО-50/35-02	ГСГО-50/35-03	ГСГО-50/35-04	ГСГО-50/35-05	ГСГО-50/35-06
	ГСГО-50/25	ГСГО-50/25-01	ГСГО-50/25-02	ГСГО-50/25-03	ГСГО-50/25-04	ГСГО-50/25-05	ГСГО-50/25-06
Давление на входе в ГРП, Рвх, МПа, не более	1,2	1,2	1,2	1,2	1,2	1,2	1,2
Диапазон настройки давления газа на выходе из ГРП, Рвых,МПа	0,001-0,004	0,004-0,016	0,016-0,04	0,04-0,06	0,06-0,1	0,1-0,25	0,25-0,6
Пропускная способность одной линии  0,005МПа 0,1МПа 0,3МПа 0,6МПа 0,9МПа 1,2МПа	ГСГО-50/35 430 700 1200 2600 4200 5000				ГСГО-50/25 200 300 600 1000 1400 2000
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па							0,96
Расход газа на обогреватель, м3/ч, при давлении газа 2000 Па							0,1
Габаритные размеры, мм, не более, длина ширина высота							1955 660 1510
Масса, кг, не более							535
В процессе эксплуатации одна линия является резервной. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает. ГСГО-50(/35) на базе РДБК 1(1П)-50/35. ГСГО-50/25 на базе РДБК 1(1П)-50/25.
