ГСГО-М
Газорегуляторные пункты серии ГСГО-М это комплекс технологического оборудования, предназначенного для газоснабжения промышленных или бытовых объектов. Изготовлен на базе регуляторов РДБК1-50 или РДБК1П-50.
БАЗОВЫЕ МОДЕЛИ ГСГО-М:
- ГСГО-М-00
- ГСГО-М/25-00
- ГСГО-М-01
- ГСГО-М/25-01
- ГСГО-М-02
- ГСГО-М/25-02
- ГСГО-М-03
- ГСГО-М/25-03
- ГСГО-М-04
- ГСГО-М/25-04
- ГСГО-М-05
- ГСГО-М/25-05
- ГСГО-М-06
- ГСГО-М/25-06

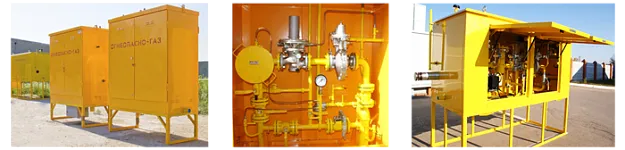

ГСГО-М представляет собой металлический шкаф, смонтированный на раме. В шкафу размещено технологическое оборудование которое крепится к раме опорами и хомутами. Для удобства обслуживания в шкафу с двух сторон имеются двери, обеспечивающие доступ к технологическому оборудованию.
Для обогрева ГСГО-М в холодное время года предназначен обогреватель, газ к которому подводится из существующего газопровода после редуцирования. Технологическое газовое оборудование ГСГО-М состоит из двух линий редуцирования: основной и резервной.
Газ через кран шаровой фланцевый ГШК-50Ф или приварной ГШК-50С поступает к фильтру газа ФГ-50, очищается от механических примесей и поступает к клапану предохранительно-запорному КПЗ, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РДБК-50 сверх установленного значения.
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 1.3-5 кПа
Верхний предел настройки запорного клапана: 6 кПа
Нижний предел настройки запорного клапана: 0.5 кПа
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 4-16 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 5-20 кПа
Верхний предел настройки запорного клапана: 22 кПа
Нижний предел настройки запорного клапана: 2 кПа
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 16-40 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 20-50 кПа
Верхний предел настройки запорного клапана: 60 кПа
Нижний предел настройки запорного клапана: 3 кПа
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 40-60 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 50-75 кПа
Верхний предел настройки запорного клапана: 80 кПа
Нижний предел настройки запорного клапана: 20 кПа
Давление на входе: 0.3-1.2 МПа
Давление на выходе: 60-100 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 75-125 кПа
Верхний предел настройки запорного клапана: 140 кПа
Нижний предел настройки запорного клапана: 30 кПа
Давление на входе: 0.3-1.2 МПа
Давление на выходе: 100-250 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 125-300 кПа
Верхний предел настройки запорного клапана: 320 кПа
Нижний предел настройки запорного клапана: 50 кПа
Давление на входе: 0.6-1.2 МПа
Давление на выходе: 250-600 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 300-700 кПа
Верхний предел настройки запорного клапана: 750 кПа
Нижний предел настройки запорного клапана: 100 кПа

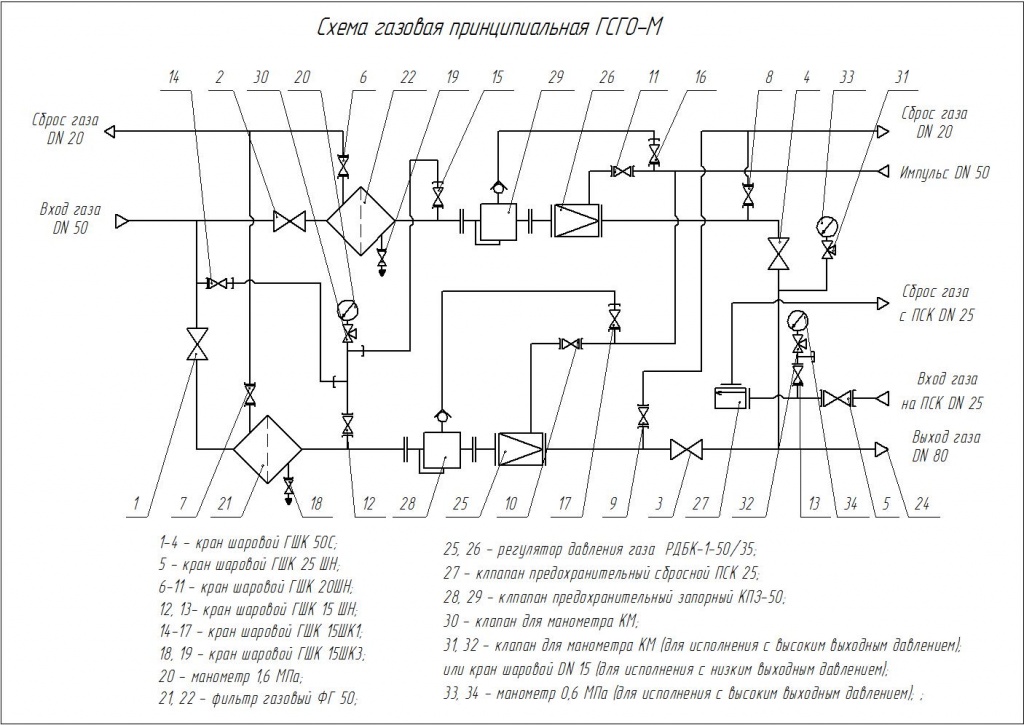

ГСГО-М состоит из двух линий редуцирования газа - основной и резервной. На каждую ветку предусмотрен отдельный фильтр газа ФГ-50.
Пункт поставляется в полной заводской готовности с гарантией 12 месяцев и сроком службы не менее 35 лет.
Цена на все модификации ГСГО-М предоставляется по запросу либо на основании заполненного опросного листа. Для проектов газификации либо замены устаревших ГРП схемы разрабатываются бесплатно и индивидуально для каждого проекта.
Для обогрева ГСГО-М в холодное время года предназначен обогреватель, газ к которому подводится из существующего газопровода после редуцирования. Технологическое газовое оборудование ГСГО-М состоит из двух линий редуцирования: основной и резервной.
ПРИНЦИП РАБОТЫ ГСГО-М
Газ через кран шаровой фланцевый ГШК-50Ф или приварной ГШК-50С поступает к фильтру газа ФГ-50, очищается от механических примесей и поступает к клапану предохранительно-запорному КПЗ, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РДБК-50 сверх установленного значения.
ГСГО-М-00
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 1.3-5 кПа
Верхний предел настройки запорного клапана: 6 кПа
Нижний предел настройки запорного клапана: 0.5 кПа
ГСГО-М-01
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 4-16 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 5-20 кПа
Верхний предел настройки запорного клапана: 22 кПа
Нижний предел настройки запорного клапана: 2 кПа
ГСГО-М-02
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 16-40 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 20-50 кПа
Верхний предел настройки запорного клапана: 60 кПа
Нижний предел настройки запорного клапана: 3 кПа
ГСГО-М-03
Давление на входе: 0.1-1.2 МПа
Давление на выходе: 40-60 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 50-75 кПа
Верхний предел настройки запорного клапана: 80 кПа
Нижний предел настройки запорного клапана: 20 кПа
ГСГО-М-04
Давление на входе: 0.3-1.2 МПа
Давление на выходе: 60-100 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 75-125 кПа
Верхний предел настройки запорного клапана: 140 кПа
Нижний предел настройки запорного клапана: 30 кПа
ГСГО-М-05
Давление на входе: 0.3-1.2 МПа
Давление на выходе: 100-250 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 125-300 кПа
Верхний предел настройки запорного клапана: 320 кПа
Нижний предел настройки запорного клапана: 50 кПа
ГСГО-М-06
Давление на входе: 0.6-1.2 МПа
Давление на выходе: 250-600 кПа
Расход газа: до 5600 м3/ч
Пределы настройки сбросного клапана: 300-700 кПа
Верхний предел настройки запорного клапана: 750 кПа
Нижний предел настройки запорного клапана: 100 кПа
ГСГО-М состоит из двух линий редуцирования газа - основной и резервной. На каждую ветку предусмотрен отдельный фильтр газа ФГ-50.
Пункт поставляется в полной заводской готовности с гарантией 12 месяцев и сроком службы не менее 35 лет.
ЦЕНА, ДОСТАВКА, КУПИТЬ ГСГО-М
Цена на все модификации ГСГО-М предоставляется по запросу либо на основании заполненного опросного листа. Для проектов газификации либо замены устаревших ГРП схемы разрабатываются бесплатно и индивидуально для каждого проекта.
