ГСГО-МВ/25
ООО ПКФ "Экс-Форма" производит газорегуляторные пункты ГСГО-МВ (модернизированные вертикальные) с регуляторами РДБК.
Технологическое оборудование газорегуляторных пунктов шкафных состоит из двух линий редуцирования - основной и резервной.
Максимальная производительность одной линии в базовом исполнении - 5200 м3/ч. Возможно изготовление пунктов с пропускной способностью до 25000 м3/ч
Газорегуляторные пункты шкафные ГСГО-МВ/25 -00, -01, -02, -03, -04, -05, -06. Предназначен для редуцирования природных углеводородных, других не агрессивных газов с высокого, среднего давления на требуемое, автоматической остановки подачи газа при аварийном отклонении давления от заданных значений и снабжение газом требуемого давления жилых, коммунально-бытовых зданий, промышленных и сельскохозяйственных объектов.
Пример записи обозначения ГСГО-МВ в проекте:
Давление на входе: не более 1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: не более 1.2 МПа
Давление на выходе: 4-16 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: до 1.2 МПа
Давление на выходе: 16-40 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: до 1.2 МПа
Давление на выходе: 40-60 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: не более 1.2 МПа
Давление на выходе: 60-100 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: не более 1.2 МПа
Давление на выходе: 100-250 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: не более 1.2 МПа
Давление на выходе: 250-600 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: не более 1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: не более 1.2 МПа
Давление на выходе: 4-16 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: до 1.2 МПа
Давление на выходе: 16-40 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: до 1.2 МПа
Давление на выходе: 40-60 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на входе: до 1.2 МПа
Давление на выходе: 60-100 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на выходе: 100-250 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
Давление на выходе: 250-600 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно

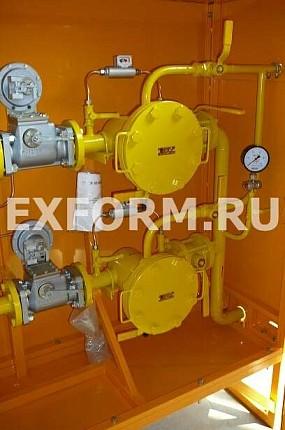

ГСГО-МВ-/25 шкафной в соответствии с рисунком представляет собой металлический шкаф. В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4,5 ,обеспечивающие доступ к технологическому оборудованию. Для обогрева ГСГО-МВ-/25 шкафного в холодное время года предназначен обогреватель 2, газ к которому подводится по газопроводу 3.
Технологическое газовое оборудование ГСГО-МВ-/25 шкафного в соответствии с рисунком состоит из двух линий редуцирования: основной и резервной. Газ через кран шаровой ДУ-50 фланцевый КН1 или КН2 поступает к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к клапану предохранительному запорному КП1 или КП2, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД1 или РД2 сверх установленного.
Через клапан КП1 или КП2 газ поступает к регулятору давления газа, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КН4 или КН5 газ поступает к потребителю.
Для определения перепада давления до и после фильтра ФГ (Ф1 или Ф2) предусмотрены трехлинейные краны КП4, КП5, КП6, КП7 для подсоединения дифманометра.
Манометр М1 служит для контроля давления в основной и резервной линиях. Краны КН1, КН4, КН2, КН5 предназначены для перекрытия линий редуцирования.
Манометр М2 подключен через трехлинейный клапан КП8 для измерения давления газа на выходе из ГСГО-МВ-/25.
На импульсных линиях установлены краны КН11, КН13, предназначенные для настройки клапанов КП1, КП2.
Для отключения импульсного газопровода при ремонте клапанов КП1, КП2 и регуляторов РД1, РД2 служат краны КН10, КН12 и КН8, КН9.
Сбросной клапан ПСК-25 КПЗ предназначен для аварийного сброса газа. Кран КНЗ служит для перекрытия импульсного газопровода при ремонте клапана КПЗ. Кран КН14 предназначен для настройки порога срабатывания клапана сбросного.
Для продувки участков газопроводов «на свечу» после первого отключающего устройства предназначены краны шаровые КН6, КН7.
Вентиль ВН и регулятор РДЗ обеспечивают поступление газа требуемого давления к обогревателю ОГ.
Цена на пункты ГСГО-МВ предоставляется по запросу.
Пример записи обозначения ГСГО-МВ в проекте:
ГСГО-МВ-00 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/35
Давление на входе: не более 1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ-01 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/35
Давление на входе: не более 1.2 МПа
Давление на выходе: 4-16 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ-02 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/35
Давление на входе: до 1.2 МПа
Давление на выходе: 16-40 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ-03 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/35
Давление на входе: до 1.2 МПа
Давление на выходе: 40-60 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ-04 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/35
Давление на входе: не более 1.2 МПа
Давление на выходе: 60-100 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ-05 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/35
Давление на входе: не более 1.2 МПа
Давление на выходе: 100-250 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ-06 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/35
Давление на входе: не более 1.2 МПа
Давление на выходе: 250-600 кПа
Расход газа: до 5000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ/25-00 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/25
Давление на входе: не более 1.2 МПа
Давление на выходе: 1-4 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ/25-01 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/25
Давление на входе: не более 1.2 МПа
Давление на выходе: 4-16 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ/25-02 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/25
Давление на входе: до 1.2 МПа
Давление на выходе: 16-40 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ/25-03 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/25
Давление на входе: до 1.2 МПа
Давление на выходе: 40-60 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ/25-04 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/25
Давление на входе: до 1.2 МПа
Давление на выходе: 60-100 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ/25-05 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/25
Давление на входе: не более 1.2 МПаДавление на выходе: 100-250 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно
ГСГО-МВ/25-06 НА БАЗЕ РЕГУЛЯТОРА РДБК 1(1П)-50/25
Давление на входе: не более 1.2 МПаДавление на выходе: 250-600 кПа
Расход газа: до 2000 м3/ч.
Цена: по запросу
Схемы: разрабатываются бесплатно

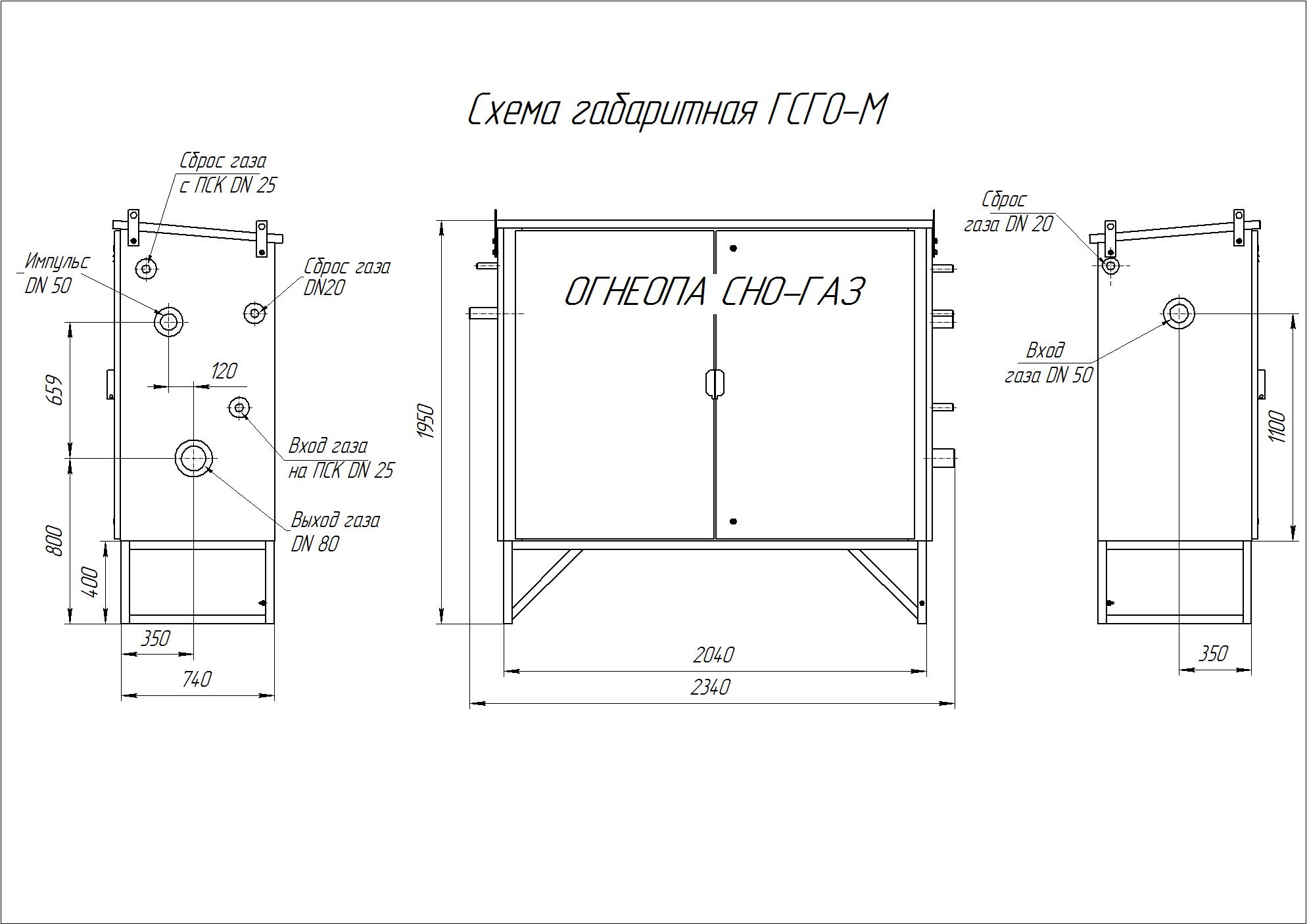

ГСГО-МВ-/25 шкафной в соответствии с рисунком представляет собой металлический шкаф. В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4,5 ,обеспечивающие доступ к технологическому оборудованию. Для обогрева ГСГО-МВ-/25 шкафного в холодное время года предназначен обогреватель 2, газ к которому подводится по газопроводу 3.

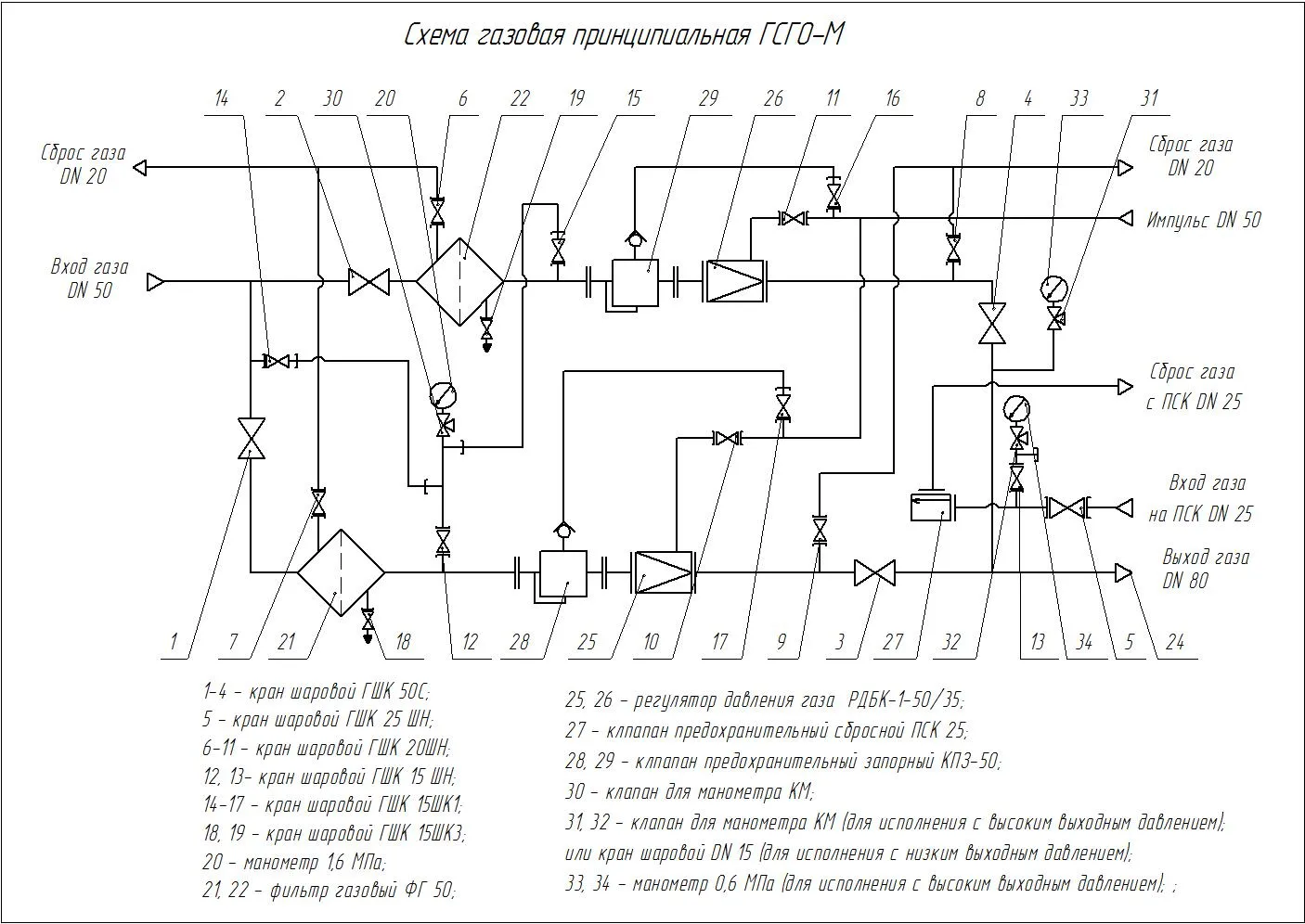

Технологическое газовое оборудование ГСГО-МВ-/25 шкафного в соответствии с рисунком состоит из двух линий редуцирования: основной и резервной. Газ через кран шаровой ДУ-50 фланцевый КН1 или КН2 поступает к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к клапану предохранительному запорному КП1 или КП2, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД1 или РД2 сверх установленного.
Через клапан КП1 или КП2 газ поступает к регулятору давления газа, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КН4 или КН5 газ поступает к потребителю.
Для определения перепада давления до и после фильтра ФГ (Ф1 или Ф2) предусмотрены трехлинейные краны КП4, КП5, КП6, КП7 для подсоединения дифманометра.
Манометр М1 служит для контроля давления в основной и резервной линиях. Краны КН1, КН4, КН2, КН5 предназначены для перекрытия линий редуцирования.
Манометр М2 подключен через трехлинейный клапан КП8 для измерения давления газа на выходе из ГСГО-МВ-/25.
На импульсных линиях установлены краны КН11, КН13, предназначенные для настройки клапанов КП1, КП2.
Для отключения импульсного газопровода при ремонте клапанов КП1, КП2 и регуляторов РД1, РД2 служат краны КН10, КН12 и КН8, КН9.
Сбросной клапан ПСК-25 КПЗ предназначен для аварийного сброса газа. Кран КНЗ служит для перекрытия импульсного газопровода при ремонте клапана КПЗ. Кран КН14 предназначен для настройки порога срабатывания клапана сбросного.
Для продувки участков газопроводов «на свечу» после первого отключающего устройства предназначены краны шаровые КН6, КН7.
Вентиль ВН и регулятор РДЗ обеспечивают поступление газа требуемого давления к обогревателю ОГ.
Цена на пункты ГСГО-МВ предоставляется по запросу.
* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему ГСГО-МВ, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте схемы без согласования с нашими конструкторами.
