ГСГО-25
Газорегуляторные пункты серии ГСГО-25-00(-13) это комплекс технологического оборудования предназначенный для предварительной очистки газа, редуцирования природных углеводородных и других не агрессивных газов с высокого давления на требуемое и автоматического поддержания давления на заданном уровне независимо от изменения расхода или входного давления, а также автоматической остановки подачи газа при аварийном отклонении давления от заданных значений в системе газоснабжения жилых (от 10 до 100 домов), промышленных и сельскохозяйственных объектов.
Модификации ГСГО с регуляторами РДБК1(П)-50/25 выпускаются с различными настройками на выходное давление и с пропускной способностью до 2000 нм3/ч. Обслуживание пунктов может быть двухсторонним, если он выполнен в виде отдельностоящего газорегуляторного пункта, и односторонним, если он крепится к стене.
Примеры записи обозначений ГСГО для проектов:
Давление на выходе: от 1 до 4 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
Давление на выходе: от 1 до 4 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
Давление на выходе: от 4 до 16 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
Давление на выходе: от 4 до 16 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
Давление на выходе: от 16 до 40 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
Давление на выходе: от 16 до 40 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
Давление на выходе: от 40 до 60 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
Давление на выходе: от 40 до 60 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
Давление на выходе: от 60 до 100 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
Давление на выходе: от 60 до 100 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
Давление на выходе: от 100 до 250 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
Давление на выходе: от 100 до 250 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
Давление на выходе: от 250 до 600 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
Давление на выходе: от 250 до 600 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
В нечетных сериях (вида ГСГО -01, ...-03 и.т.д.) вход газа сделан с левой стороны, а выход - с правой.
В четных сериях (вида ГСГО -00, ...-02 и.т.д.) вход газа сделан с левой стороны, а выход - с правой.
Технологическое оборудование ГСГО состоит из двух линий редуцирования газа: рабочей и резервной. Газ через кран ГШК шаровой ДУ-50 фланцевый поступает к фильтру ФГ-50, очищается от механических примесей и поступает к клапану предохранительно-запорному КПЗ, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РДБК сверх установленного значения.
Через клапан КПЗ газ поступает к регулятору давления газа РДБК, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран ГШК шаровой ДУ-80 фланцевый газ поступает к потребителю.
Для определения перепада давления на фильтре сетчатом предусмотрены краны шаровые ДУ-15, предназначенные для подсоединения ИПД.
Манометры служат для контроля давления на входе и на выходе в рабочей и обводной линиях. Краны шаровые ДУ-50 предназначены для перекрытия рабочей линии.
На импульсной линии установлен кран шаровой ДУ-25, предназначенный для настройки клапана запорного КПЗ.
Для отключения импульсного газопровода при ремонте клапана КПЗ установлен кран шаровой ДУ-25.
Обводная линия предназначена для обеспечения бесперебойной работы ГСГО шкафного в случае ремонта рабочей линии.
Сбросной клапан ПСК-25 предназначен для аварийного сброса газа, кран шаровой ДУ-25 для настройки порога срабатывания клапана сбросного.
Для продувки участков газопроводов «на свечу» после первого отключающего устройства на основной и обводной линиях установлены вентили запорные. Через вентиль и регулятор РДГБ-6 газ поступает в обогреватель ГГУ.
Примеры записи обозначений ГСГО для проектов:
ГСГО-25-00 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 1 до 4 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
ГСГО-25-01 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 1 до 4 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
ГСГО-25-02 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 4 до 16 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
ГСГО-25-03 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 4 до 16 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
ГСГО-25-04 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 16 до 40 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
ГСГО-25-05 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 16 до 40 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
ГСГО-25-06 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 40 до 60 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
ГСГО-25-07 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 40 до 60 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
ГСГО-25-08 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 60 до 100 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
ГСГО-25-09 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 60 до 100 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
ГСГО-25-10 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 100 до 250 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
ГСГО-25-11 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 100 до 250 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
ГСГО-25-12 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 250 до 600 кПа
Расход газа: до 2130 м3/ч
Вход газа: слева
Выход газа: справа
ГСГО-25-13 С РЕГУЛЯТОРАМИ РДБК1(П)-50/25
Давление на входе: до 1.2 МПаДавление на выходе: от 250 до 600 кПа
Расход газа: до 2130 м3/ч
Вход газа: справа
Выход газа: слева
В нечетных сериях (вида ГСГО -01, ...-03 и.т.д.) вход газа сделан с левой стороны, а выход - с правой.
В четных сериях (вида ГСГО -00, ...-02 и.т.д.) вход газа сделан с левой стороны, а выход - с правой.

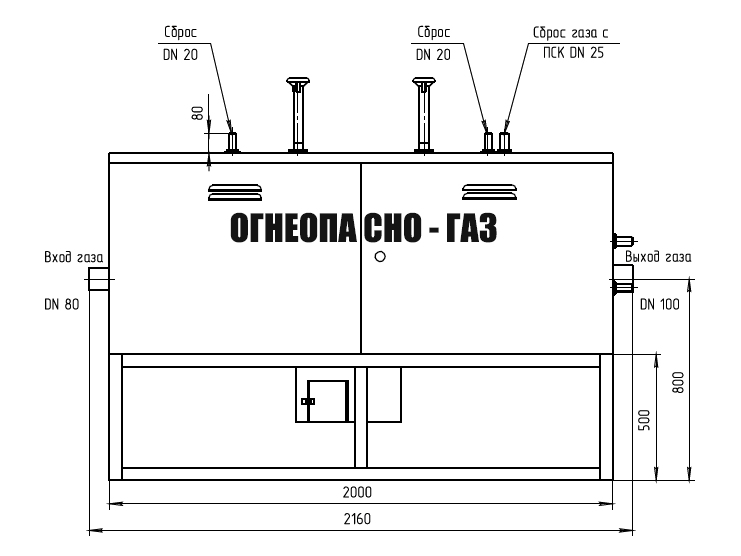

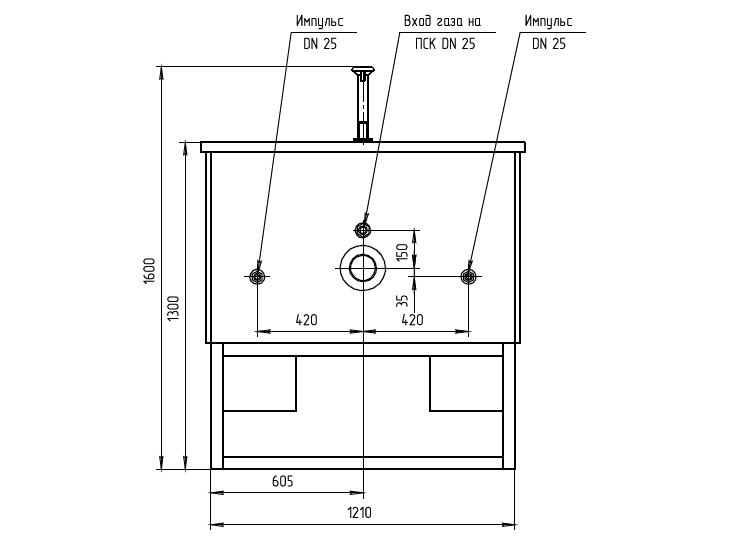

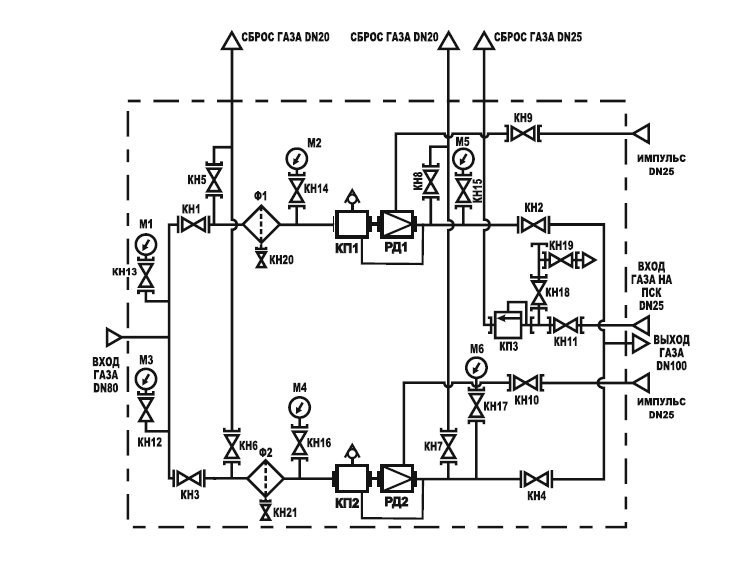

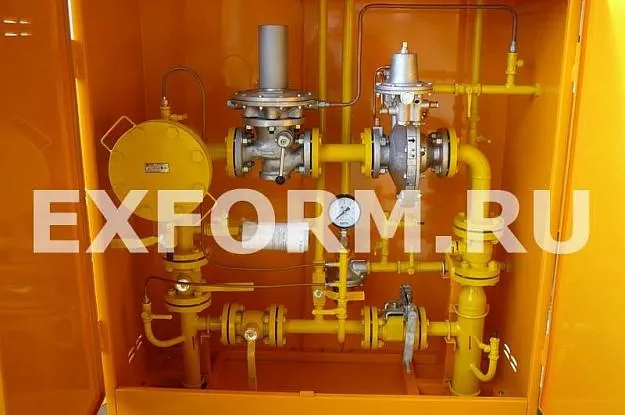

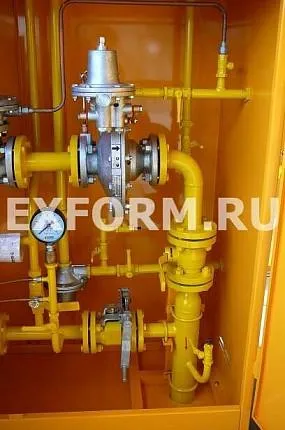

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГСГО-25-00(01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13)
Технологическое оборудование ГСГО состоит из двух линий редуцирования газа: рабочей и резервной. Газ через кран ГШК шаровой ДУ-50 фланцевый поступает к фильтру ФГ-50, очищается от механических примесей и поступает к клапану предохранительно-запорному КПЗ, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РДБК сверх установленного значения.
Через клапан КПЗ газ поступает к регулятору давления газа РДБК, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран ГШК шаровой ДУ-80 фланцевый газ поступает к потребителю.
Для определения перепада давления на фильтре сетчатом предусмотрены краны шаровые ДУ-15, предназначенные для подсоединения ИПД.
Манометры служат для контроля давления на входе и на выходе в рабочей и обводной линиях. Краны шаровые ДУ-50 предназначены для перекрытия рабочей линии.
На импульсной линии установлен кран шаровой ДУ-25, предназначенный для настройки клапана запорного КПЗ.
Для отключения импульсного газопровода при ремонте клапана КПЗ установлен кран шаровой ДУ-25.
Обводная линия предназначена для обеспечения бесперебойной работы ГСГО шкафного в случае ремонта рабочей линии.
Сбросной клапан ПСК-25 предназначен для аварийного сброса газа, кран шаровой ДУ-25 для настройки порога срабатывания клапана сбросного.
Для продувки участков газопроводов «на свечу» после первого отключающего устройства на основной и обводной линиях установлены вентили запорные. Через вентиль и регулятор РДГБ-6 газ поступает в обогреватель ГГУ.
