ГРПШ-13-2Н(В)У1
Газорегуляторные пункты шкафные ГРПШ-13-2НУ1 на низкое выходное давление, а также ГРПШ-13-2ВУ1, на высокое выходное давление с основной и резервной линиями редуцирования на базе регулятора давления газа РДГ-50Н или РДГ-50В, предназначены для газоснабжения объектов с максимальным потреблением газа до 5000 м3/ч.
- Срок службы 35 лет
- Гарантия 3 года
- Сертификат ГАЗСЕРТ
- ТУ 4859-022-12213528-05
- ТУ 4859-012-12213528-04

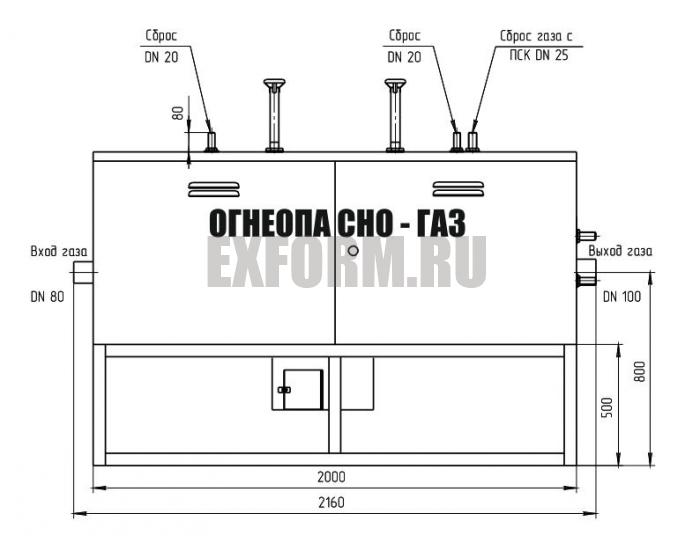

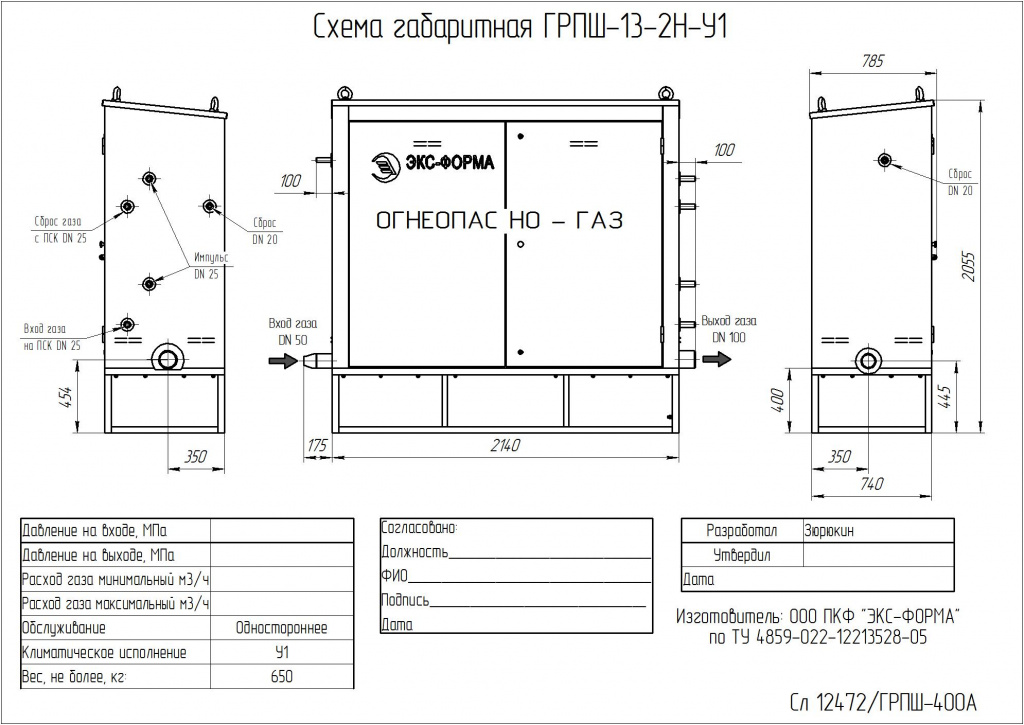

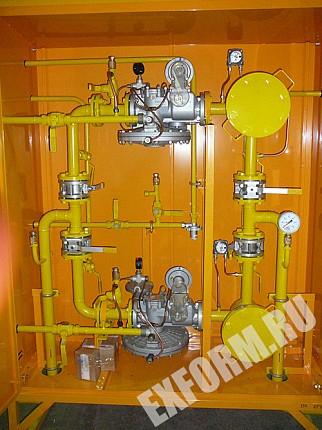

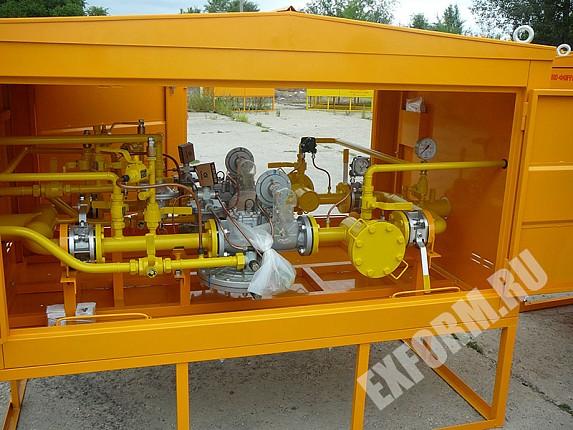

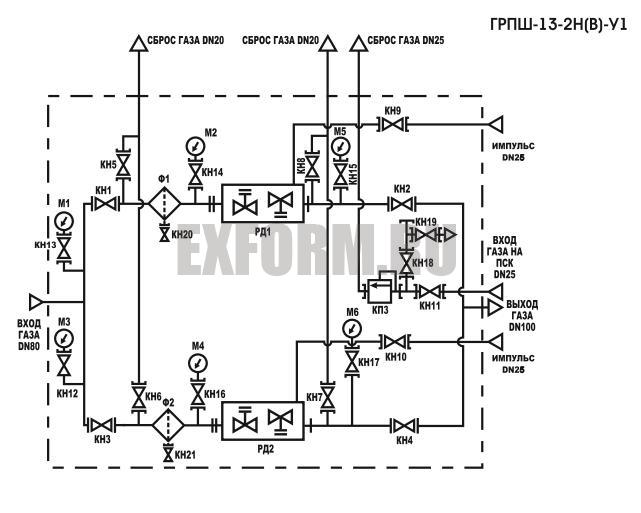

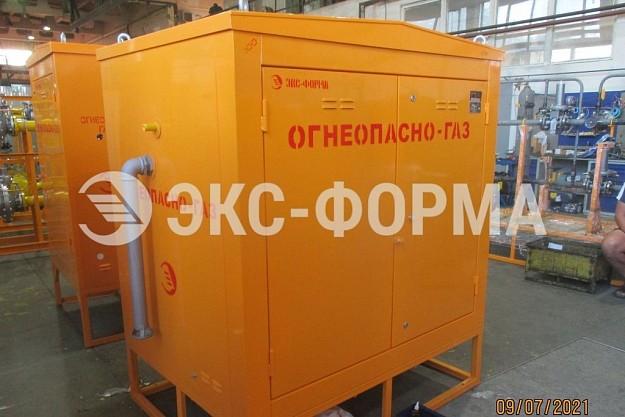

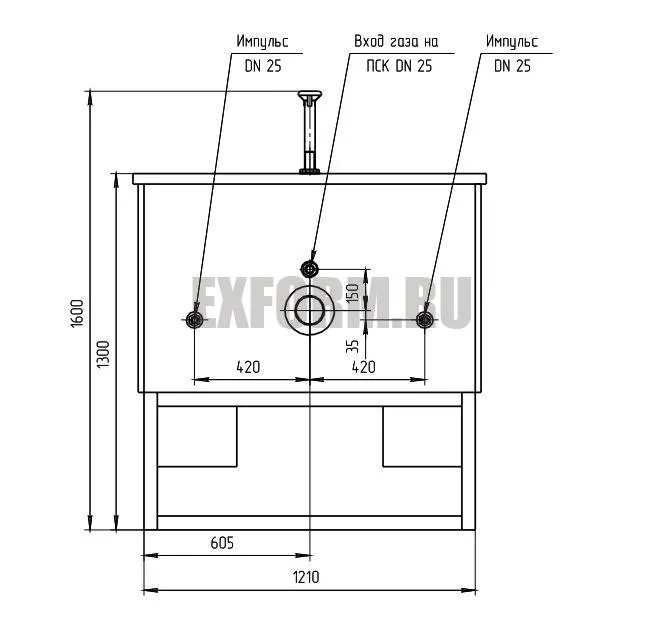

Пункт ГРПШ-13-2НУ1 и ГРПШ-13-2ВУ1 в соответствии со схемами, состоит из металлического шкафа с двумя дверками, в котором смонтировано технологическое оборудование. В комплектации с обогревом под днищем расположен обогреватель, предназначенный для обогрева пункта в холодное время года.

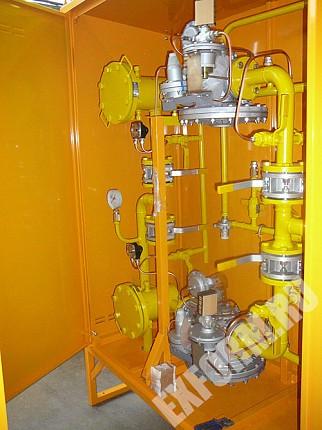

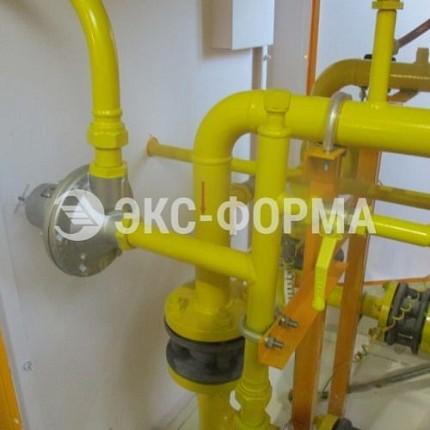

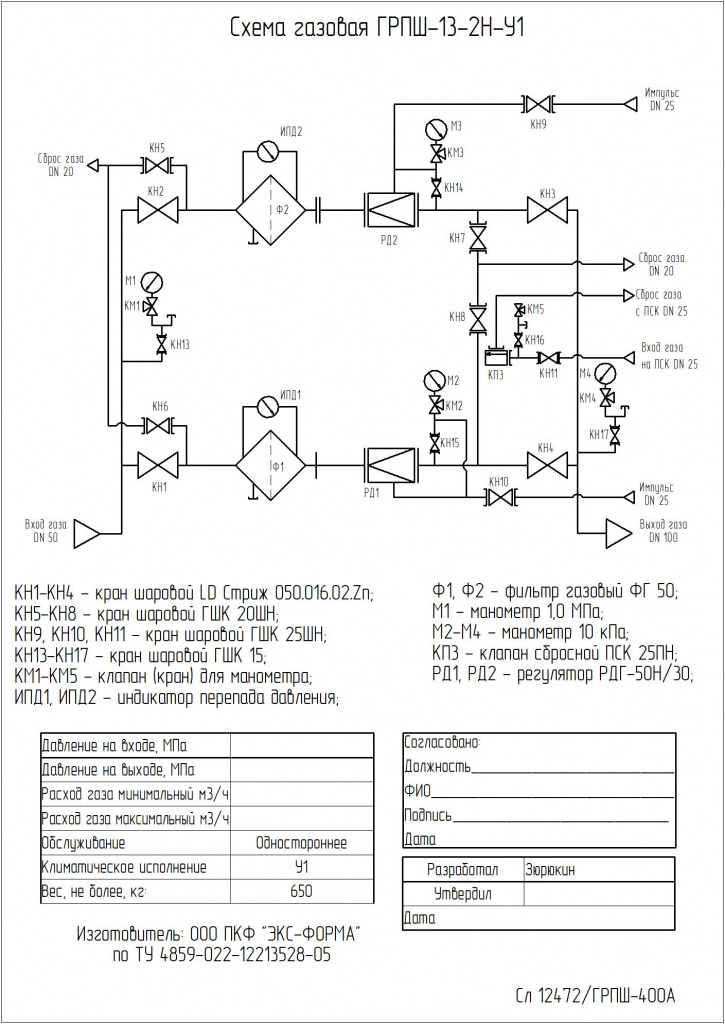

Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.
Каждая линия редуцирования состоит из:
1) крана шарового ГШК-50Ф фланцевого на входе;

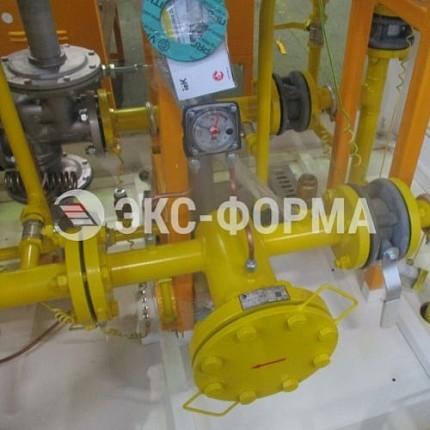

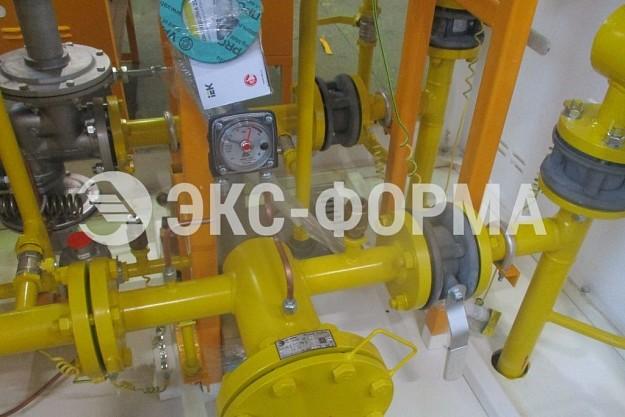

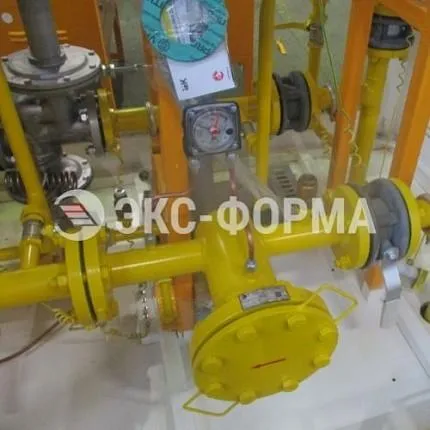

2) фильтра газового ФГ-50 предназначенного для очистки газа от частиц не менее 25 мкм. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен датчик перепада давления ДПД. Кран под фильтром служит для слива накопленного конденсата;

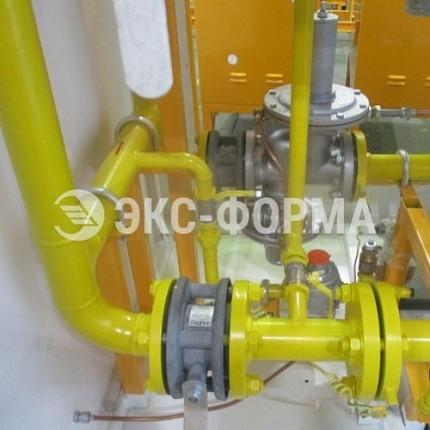

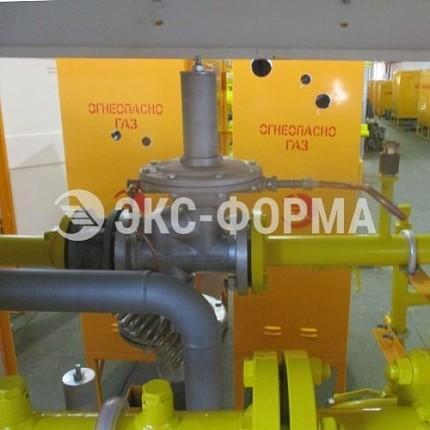

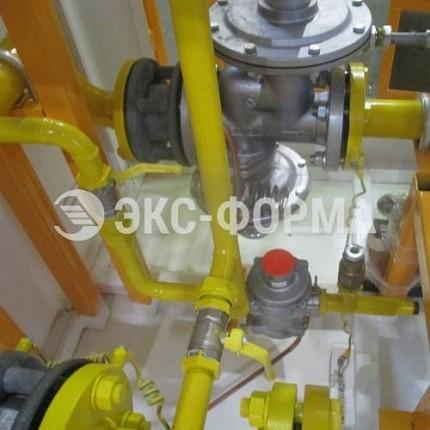

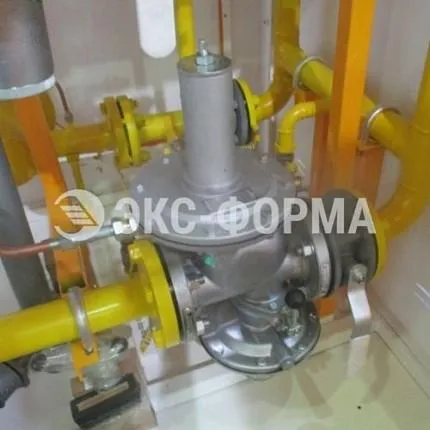

4) РДГ-50, регулятора давления газа со встроенным запорным клапаном, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
5) крана фланцевого шарового ГШК-80Ф на выходе;
6) системы продувочных и импульсных трубопроводов с шаровыми кранами;
7) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу.
Для замера давления на выходе установлен манометр с клапаном.
Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.
Для обогрева пункта в холодное время года служит обогреватель (газогорелочное устройство) ГГУ к которому через кран и регулятор РДГБ-6 поступает газ требуемого давление. Для учета газа на обогрев используется бытовой счетчик газа. Возможна установка в один шкаф двух обогревателей.
