ГРПШ-3-2Н(В)
Газорегуляторные пункты шкафные ГРПШ-3-2Н на низкое выходное давление, а также ГРПШ-3-2В, на высокое выходное давление с основной и резервной линиями редуцирования на базе регулятора давления газа РДГ-50Н или РДГ-50В, предназначены для газоснабжения объектов с максимальным потреблением газа до 7800 м3/ч.
- Срок службы 35 лет
- Гарантия 3 года
- Сертификат ГАЗСЕРТ
- ТУ 4859-022-12213528-05
- ТУ 4859-012-12213528-04

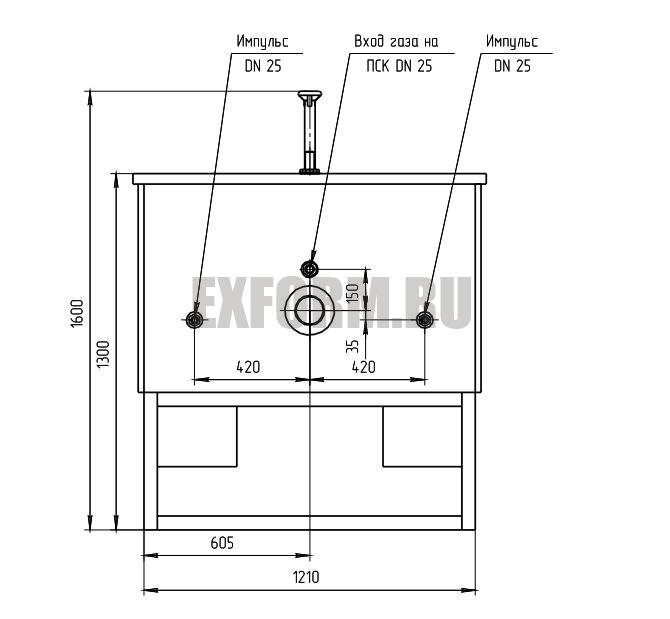

Пункты ГРПШ-3-2Н и ГРПШ-3-2В соответствии со схемами, состоят из металлического шкафа с двумя дверками с каждой стороны, в котором смонтировано технологическое оборудование. В комплектации с обогревом под днищем расположены два обогревателя, предназначенные для обогрева пункта в холодное время года.

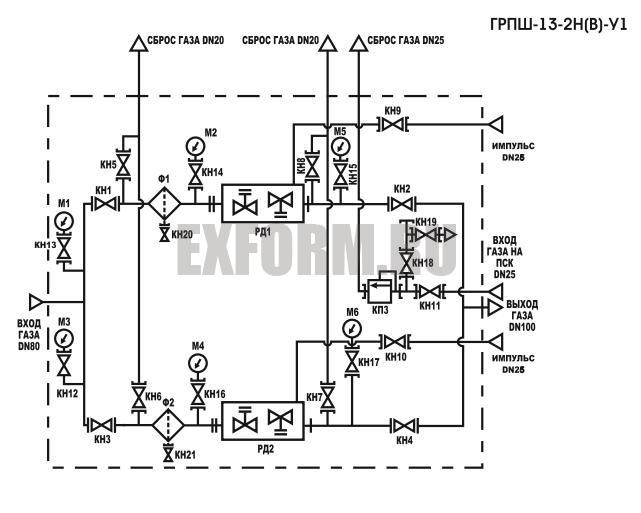

Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.
Каждая линия редуцирования состоит из:
1) крана ГШК-50Ф фланцевого на входе;
2) фильтра ФГ-50 со сменными кассетами фильтрации. Для визуального наблюдения за уровнем загрязненности фильтра предусмотрен датчик ИПД. Кран ГШК-15Ш служит для слива образовавшегося конденсата из фильтра;
4) регулятора давления газа РДГ-50Н(В), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
5) крана фланцевого шарового ГШК-80Ф на выходе;
6) импульсного трубопровода с краном ГШК-15 штуцерно-ниппельными;
7) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК-25Ш и сбросного трубопровода. Для замера давления и настройки запорно-предохранительных клапанов предназначены краны муфтовые ДУ-15.
Для замера давления на входе и выходе установлены манометры.
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.
Для обогрева пункта в холодное время года служат обогреватели (газогорелочное устройство) ГГУ к которым через краны ГШК-15М и регулятор РДГБ-6 поступает газ требуемого давления.
