ГРПШ-1, а также его модификации ГРПШ-1-1Н и ГРПШ-1-2Н спроектированы на базе регулятора давления газа РДГД-20М и выпускаются на предприятии ЭКС-ФОРМА в шкафном исполнении.

ГРПШ-1 предназначен для подачи газа потребителю под низким давлением и расходом газа до 100 м3/ч. Давление на входе до 1.2 МПа, что позволяет использовать данные газорегуляторные пункты без промежуточного редуцирования с высокого на среднее давление.

ГРПШ-1 выпускается с одним регулятором РДГД-20М-1,2
ГРПШ-1-1Н выпускается с одним регулятором РДГД-20М/5М
ГРПШ-1-2Н выпускается с двумя регуляторами РДГД-20М/5М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРПШ-1

Регулятор давления газа	РДГД-20М
Максимальное давление на входе, МПа  (кгс/с                 м²)	0,6  (6)
Номинальное выходное давление, кПа  (мм вод. ст.)	1,2–3 (120–300)
Максимальная пропускная способность,                  м³ /ч	100
Присоединительные размеры ДУ, мм:
входного патрубка	20
выходного патрубка	32
Габаритные размеры, мм:
длина	470
ширина	250
высота	472
Масса, кг, не более	80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРПШ-1-1Н, ГРПШ-1-2Н

Наименование	ГРПШ-1-2Н
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДГД-20М/5М
Максимальное входное давление, МПа	0,6
Диапазон настройки выходного давления, кПа	2,0 — 5,0
Пропускная способность, м³/ч, при входном давлении, Мпа:	РДГД-20М/5М
При Рвх: 0,05 МПа	9
При Рвх: 0,1 МПа	18
При Рвх: 0,2 МПа	28
При Рвх: 0,3 МПа	40
При Рвх: 0,4 МПа	46
При Рвх: 0,5 МПа	58
При Рвх: 0,6 МПа	70
Неравномерность регулирования, %	±10
Диапазон настройки срабатывания, кПа:
При повышении входного давления, кПа:	3,0 — 4,5
При понижении входного давления, кПа:	0,6 — 1,1
Клапан предохранительный сбросной	встроенный
Давление начала срабатывания сбросного клапана, кПа	0,3 — 0,8
Температура окружающего воздуха, °С	-40...+45
Система обогрева	по желанию
Расход для системы обогрева, м³/ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду 20 Ду 32 Ду 15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)	5
Средний срок службы, лет	35
Назначенный срок службы, лет	35
Масса, кг	не более 70

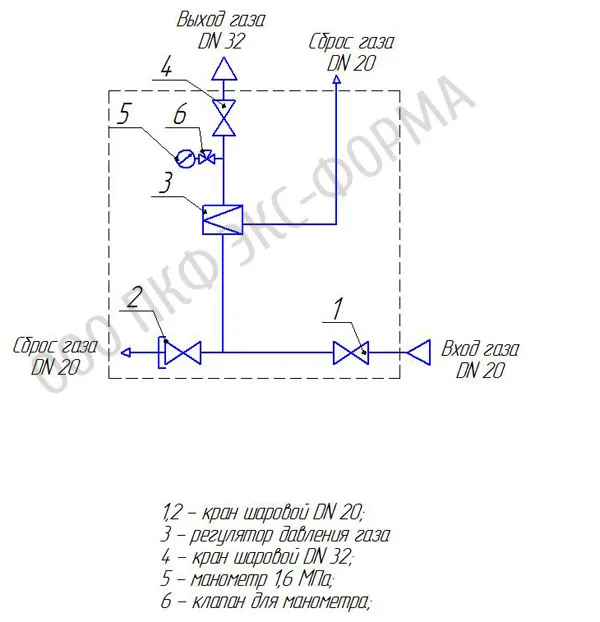

СХЕМА ГРПШ-1, ГРПШ-1-1Н
