ГРПШ-10МС-2У1 — бытовой шкафной газорегуляторный пункт коммунально-бытового назначения на базе двух регуляторов РДГК-10 с основной и резервной линиями редуцирования. Предназначен для поддержания давления природного газа и бесперебойной подачи потребителю. Максимальная пропускная способность — до 15 м³/ч на каждую линию при входном давлении 0,6 МПа.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Оптимален для частных домов, коттеджей и объектов ЖКХ. Срок службы — 35 лет, гарантия — 3 года. Цена — от 95 000 руб. в зависимости от комплектации. Изготовление под заказ, доставка по всей России.
Нужна консультация по ГРПШ-10МС-2У1? Инженеры «Экс-Форма» подберут комплектацию и рассчитают цену.
Содержание
- Ключевые показатели
- Устройство и состав линий редуцирования
- Технические характеристики
- Пропускная способность
- Предохранительная арматура и условия эксплуатации
- Габаритные размеры и присоединение
- Схема газа и габаритный чертёж
- Сертификаты и документация
- Цена, условия заказа и доставка
- Экспертное мнение
- Часто задаваемые вопросы
Ключевые показатели ГРПШ-10МС-2У1
- Регулятор: РДГК-10 (2 шт.) — прямой тип
- Линий редуцирования: 2 (основная + резервная)
- Максимальный расход: до 15 м³/ч (при Pвх = 0,6 МПа)
- Входное давление: 0,05 – 0,6 МПа
- Выходное давление: 1,5 – 2,0 кПа (низкое)
- Срок службы: 35 лет
- Гарантия: 3 года (36 месяцев)
- Масса: 17 кг
Устройство и состав линий редуцирования
ГРПШ-10МС-2У1 представляет собой газорегуляторный пункт шкафного типа коммунально-бытового назначения. Состоит из металлического шкафа с дверкой, запираемой на ключ, в котором размещено технологическое оборудование. Устанавливается на огороженное бетонное основание.

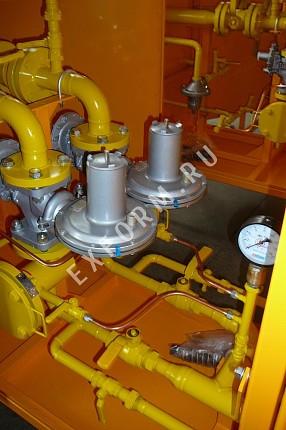

Технологическое оборудование разделено на две линии редуцирования — основную и резервную. Наличие двух линий позволяет не прекращать подачу газа даже на время проведения сервисных работ.

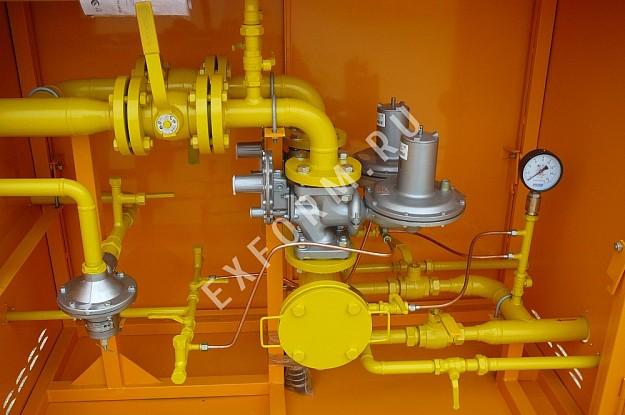

Состав основной линии редуцирования
- Кран шаровой Ду-20 на входе. Затвор с корундовым покрытием, ресурс — 16 000 циклов.
- Регулятор давления газа РДГК-10 со встроенным предохранительно-запорным клапаном (ПЗК). Снижает давление и поддерживает его в заданных пределах.
- Кран шаровой Ду-32 на выходе.
- Манометр с краном Ду-15 на входе для контроля входного давления.
- Кран шаровой Ду-15 с ниппелем на выходе для подсоединения мановакуумметра.
- Продувочные трубопроводы с кранами Ду-20 для сброса газа.

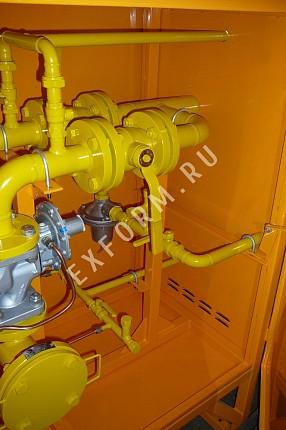

Байпас
Состоит из регулирующего крана шарового Ду-20 и контрольного манометра. Позволяет подавать газ вручную при отключении обеих линий редуцирования.
Для сравнения: модель ГРПШ-10МС-1 имеет одну линию редуцирования и байпас, крепится к стене снаружи здания. ГРПШ-10МС-2У1 — двухлинейная версия для установки на фундамент.
Технические характеристики ГРПШ-10МС-2У1
| Параметр | Значение |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДГК-10 (2 шт.) |
| Диапазон входных давлений, МПа | 0,05 – 0,6 |
| Выходное давление, кПа | 1,5 – 2,0 |
| Неравномерность регулирования, % | ±10 |
Пропускная способность ГРПШ-10МС-2У1
| Входное давление, МПа | Расход, м³/ч |
|---|---|
| 0,05 | 7 |
| 0,1 | 8 |
| 0,2 | 9 |
| 0,3 | 11 |
| 0,4 | 13 |
| 0,5 | 14 |
| 0,6 | 15,5 |
Предохранительная арматура и условия эксплуатации
| Параметр | Значение |
|---|---|
| Срабатывание ПЗК при повышении давления | 3,5 – 5,0 кПа |
| Срабатывание ПЗК при понижении давления | 0,3 – 1,0 кПа |
| Давление начала срабатывания сбросного клапана | 2,8 – 3,5 кПа |
Габаритные размеры и присоединение
| Параметр | Значение |
|---|---|
| Длина, мм | 1120 |
| Ширина, мм | 300 |
| Высота, мм | 750 |
| Масса, кг | 17 |
| Присоединение входного патрубка | G¾-В (дюйм) |
| Присоединение выходного патрубка | Сварное, по ГОСТ 16037-80 |
| Ду входного патрубка, мм | 20 |
| Ду выходного патрубка, мм | 32 |
Схема газа и габаритный чертёж
Ниже представлены ознакомительные схемы ГРПШ-10МС-2У1. Для каждого проекта конструкторский отдел «Экс-Форма» бесплатно разработает индивидуальную газовую и габаритную схему.

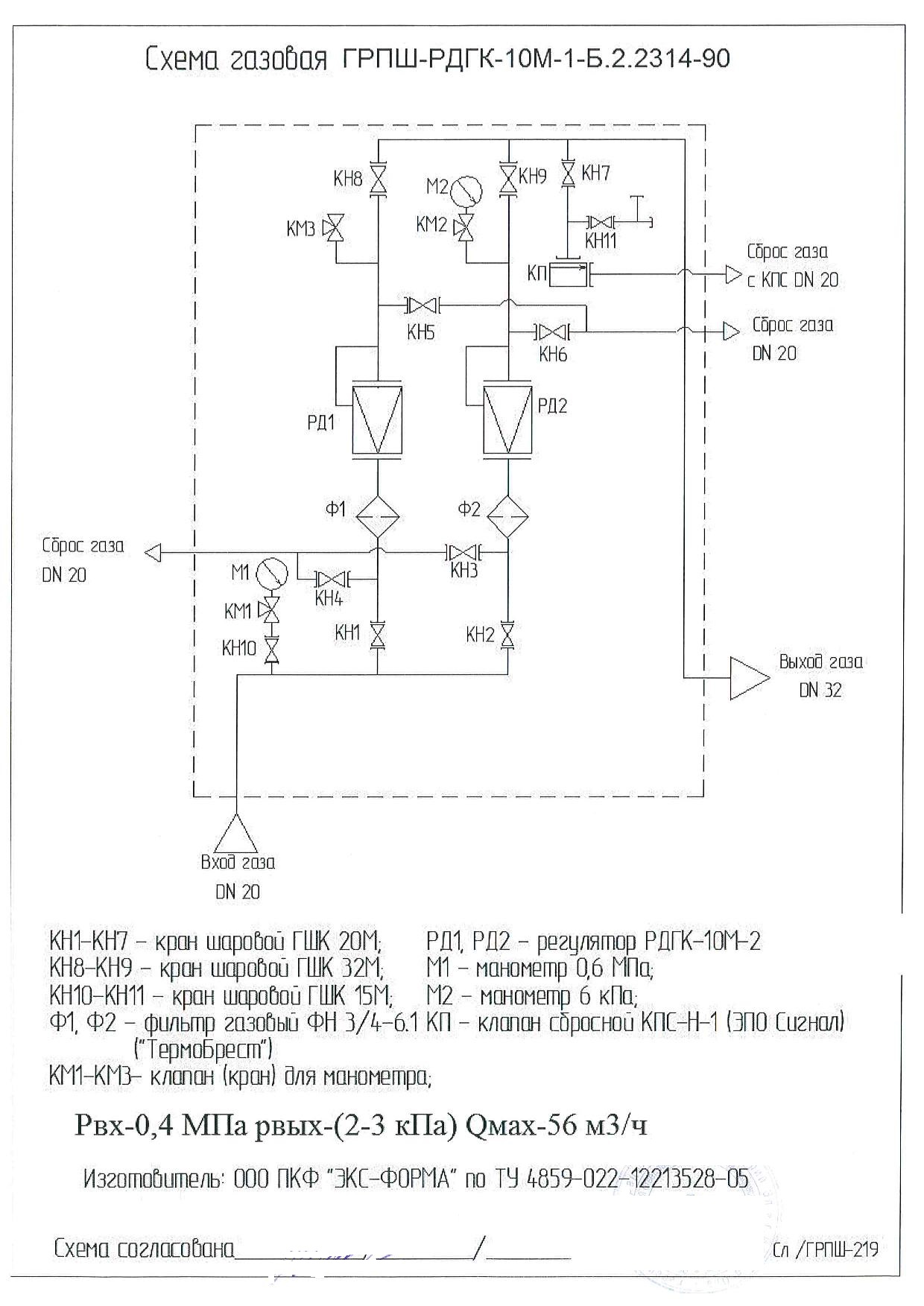

Рис. 1. Газовая схема ГРПШ-10МС-2У1

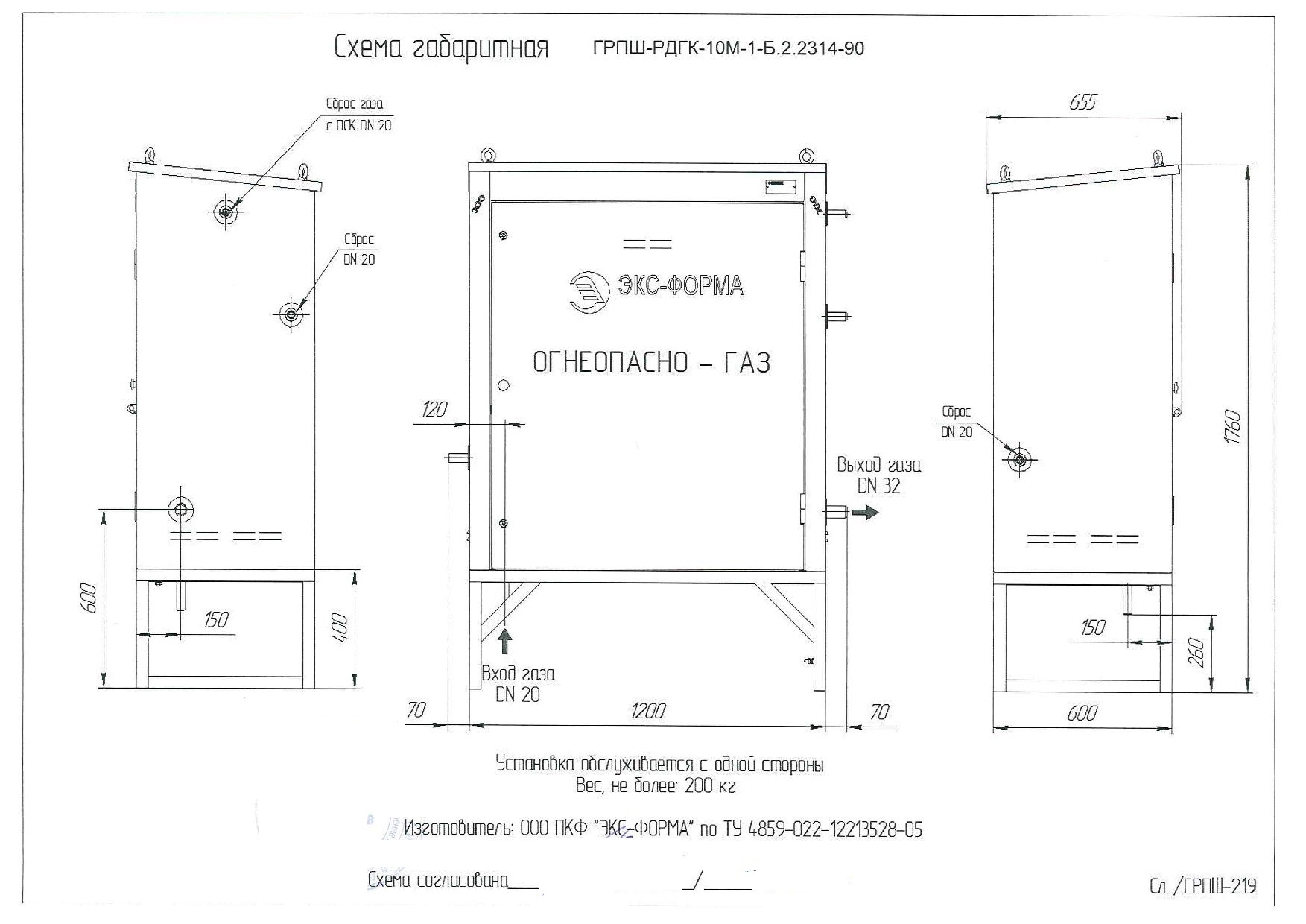

Рис. 2. Габаритный чертёж ГРПШ-10МС-2У1
Сертификаты и документация
На ГРПШ-10МС-2У1 предоставляется полный пакет документов для приёмки газовой службой: паспорт изделия, паспорта на все компоненты, декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ.
Пункты ГРПШ
Смотреть →Шкафные пункты
Смотреть →Технические условия
Смотреть →Технические условия
Смотреть →Цена, условия заказа и доставка
Ориентировочная стоимость ГРПШ-10МС-2У1 — от 95 000 руб. в базовой комплектации. Точная цена зависит от комплектации и наличия на складе. Для точного расчёта:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист на ГРПШ/ГРУ.
- Получите коммерческое предложение с точной ценой и сроками в течение 1 часа.
Сроки изготовления: от 10 до 30 дней в зависимости от загрузки производства. Изделия бывают в наличии — уточняйте по телефону.
Доставка: по всей России транспортными компаниями. Самовывоз со склада в г. Саратове. Доставка до ТК — бесплатно.
Изделие поставляется в полной заводской готовности. Гарантия — 3 года с момента пуска в эксплуатацию. Срок службы — 35 лет.
Нужен ГРПШ-10МС-2У1 для дома или объекта ЖКХ?
Заполните опросный лист — инженеры рассчитают комплектацию и цену за 1 час.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Мнение эксперта
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма»:
«ГРПШ-10МС-2У1 — это компактное решение для частного дома или небольшого коммунального объекта. Два регулятора РДГК-10 с резервной линией дают то, что редко встретишь в бытовом сегменте: уверенность, что газ не отключится при обслуживании. При массе 17 кг и габаритах 1120×300 мм он помещается даже на небольшом участке».
«Если стоит выбор между ГРПШ-10МС-1 и 10МС-2У1 — берите двухлинейный. Разница в цене около 15 000 рублей, но она окупается в первый же раз, когда вам нужно провести сервисное обслуживание без отключения газа».
Часто задаваемые вопросы (FAQ)
1. Чем ГРПШ-10МС-2У1 отличается от ГРПШ-10МС-1?
ГРПШ-10МС-2У1 имеет две линии редуцирования (основную и резервную) и устанавливается на бетонное основание. ГРПШ-10МС-1 — одно-линейная модель с байпасом, крепится к стене здания. 2У1 обеспечивает бесперебойную подачу газа при обслуживании.
2. Для каких объектов подходит ГРПШ-10МС-2У1?
Для частных домов, коттеджей, коммунально-бытовых объектов с расходом газа до 15 м³/ч. При расходе свыше 15 м³/ч рассмотрите ГРПШ-32 или ГРПШ-04-2У1.
3. Нужен ли байпас при наличии резервной линии?
В ГРПШ-10МС-2У1 байпас предусмотрен конструкцией и служит дополнительной страховкой на случай выхода из строя обеих линий редуцирования. Позволяет подавать газ вручную.
4. Какие документы идут в комплекте?
Паспорт изделия, паспорта на регуляторы, декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ. Достаточно для приёмки газовой службой.
5. Можно ли установить ГРПШ-10МС-2У1 на стену?
Нет. ГРПШ-10МС-2У1 устанавливается на огороженное бетонное основание. Для настенного монтажа предназначена модель ГРПШ-10МС-1.
