УГРШ(К)-500-2

УГРШ(К)-500-2 - шкафная газорегуляторная установка, выпускаемая нашим предприятием на базе регулятора давления газа РДК-500 комбинированного типа с двумя линиями редуцирования газа. Давление на входе до 0.6 МПа, расход газа не более 400 м³/ч.

Газорегуляторные установки УГРШ(К)-500-2 и УГРШ(К)-500-2-О изготавливаются на базе регулятора давления газа РДК-500. Установка отличается малыми габаритными размерами и предназначена для работы в сетях газоснабжения с рабочим давлением до 0.6 МПа и расходами газа до 500 м3/ч.

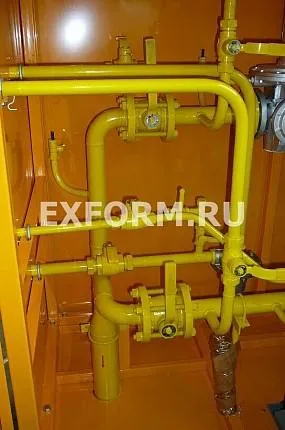

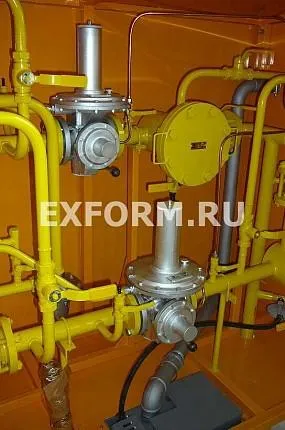

Установка состоит из двух линий редуцирования газа. Каждая линия редуцирования состоит из крана ГШК ДУ-50 межфланцевого на входе, фильтра газа ФГ-50, регулятора давления газа РДК-500, крана ГШК ДУ-50 фланцевого на выходе, а также сбросного клапана ПСК-25 и продувочных газопроводов с кранами ГШК ДУ-25 муфтовыми.

ПРОИЗВОДСТВО	ЭКСПЛУАТАЦИЯ
Минимальное количество сварных швов Детали корпуса ГРПШ изготавливаются на собственном листогибочном оборудовании.	Работа с любыми расходами газа Наши установки работают от 0 нм³/ч. до максимальных расходов газа.
Порошковая окраска корпуса шкафа Французское Увеличенный срок службы ЛКП. Краска наносится на детали электростатическим распылением. Для запекания порошковой краски используются печи полимеризации.	Стабильность выходного давления Все модели установок отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода или входного давления.
Утепление жидкой теплоизоляцией Для северных районов каркас шкафа утепляется изнутри жидкой теплоизоляцией. Слой в 1 мм сопоставим по своим свойствам с 50 мм рулонного утеплителя.	Высокая пропускная способность Наши установки обладают наибольшей пропускной способностью среди существующих моделей подобного типа.
Газовый обогрев с пьезорозжигом В ГРПШ устанавливаются 1 или 2 газовых обогревателя с пьезорозжигом, с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником.	Высокая безопасность эксплуатации Конструкция запорных устройств обеспечиваетвысокую точность срабатывания, ложные срабатывания исключены полностью.
Узел учета, телеметрия, диспетчеризация Телеметрия во взрывозащитном исполнении способна работать автономно до 5 лет, данные передаются по каналам беспроводной связи.	Минимальные эксплуатационные затраты Срок службы ГРПШ не менее 35 лет, гарантия 3 года.

Наименование параметра или размера	УГРШ(К)-500-2-О	УГРШ(К)-500-2
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,025 - 0,6	0,025 - 0,6
Диапазон выходных давлений, МПа	0,002 - 0,005	0,002 - 0,005
Стабильность поддержания выходного давления, %, не более	±10	±10
Диапазон настройки давления клапана- отсекателя, МПа, не уже - при повышении выходного давления - при понижении выходного давления	0,0025 - 0,0075 0,001 - 0,0045	0,0025 - 0,0075 0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК25-Н, МПа	1,15 Рвых.	1,15 Рвых.
Вид теплоносителя	Продукты сгорания природного газа	-
Тепловая мощность горелки, кВт	1,85^+0,185_-0,09	-
Расход газа на горелку, м³/ч	от 0,16 до 0,25	-
Время включения горелки, с, не более	90	-
Время отключения горелки при отключении подачи газа, с, не более	90	-
Соединение с газопроводом: - вход, мм - выход, мм	50 80	50 80
Габаритные размеры, мм, не более - длина - ширина - высота	1000 550 1962	1000 590 1800
Масса, кг, не более	300	250

ТАБЛИЦА ПРОПУСКНОЙ СПОСОБНОСТИ, М³/Ч. ЗАГРУЗКА 80%

Рвх., МПа	0,025	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2
РДК-500	34	50	74	110	146	183	220	257	0	0	0	0	0	0
РДК-500/3	0	6	9	13	18	22	26	30	0	0	0	0	0	0
РДК-500/5	0	10	14	22	29	36	44	0	0	0	0	0	0	0
РДК-500/7	0	18	26	39	53	0	0	0	0	0	0	0	0	0

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРПШ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
