УГРШ(К)-50С-2-ЭК
УГРШ(К)-50С-2-ЭК - шкафная газорегуляторная установка, выпускаемая нашим предприятием на базе регулятора давления газа РДК-50С комбинированного типа. Установка имеет три типа исполнения в зависимости от настроек выходного давления.
- Срок службы 35 лет
- Гарантия 3 года
- Сертификат ГАЗСЕРТ
- ТУ 4859-022-12213528-05
- ТУ 4859-012-12213528-04
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Установка газорегуляторная шкафная УГРШ(К)-50С-2-ЭК на базе регулятора давления газа РДК-50С (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150.
Установка выпускается в трех исполнениях по выходному давлению без обогрева:
И в трех исполнениях по выходному давлению с обогревом:
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

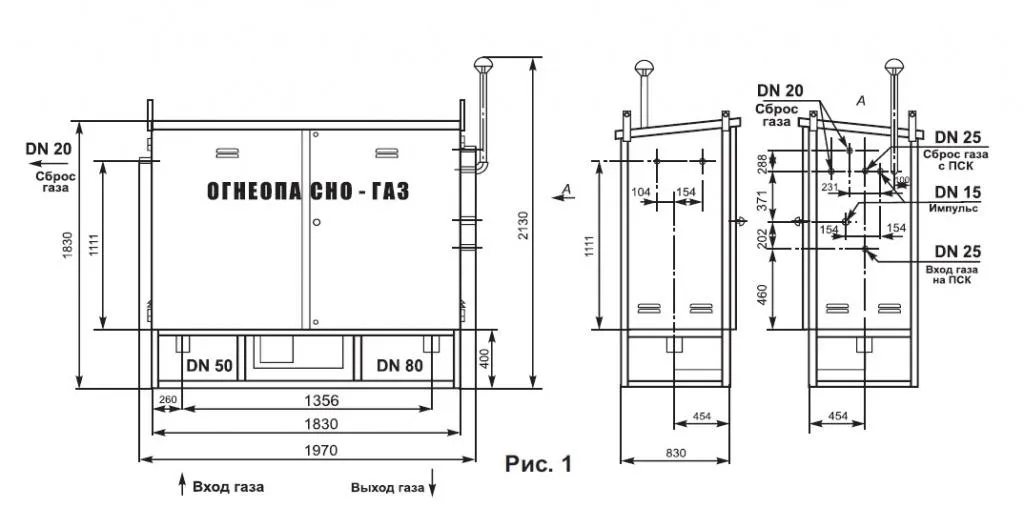

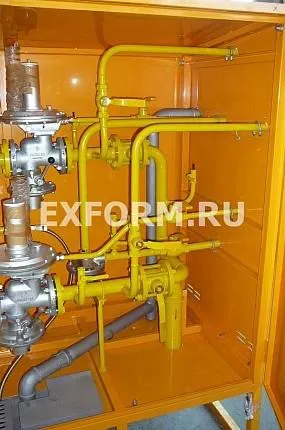

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. В комплектации с обогревателем под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года.

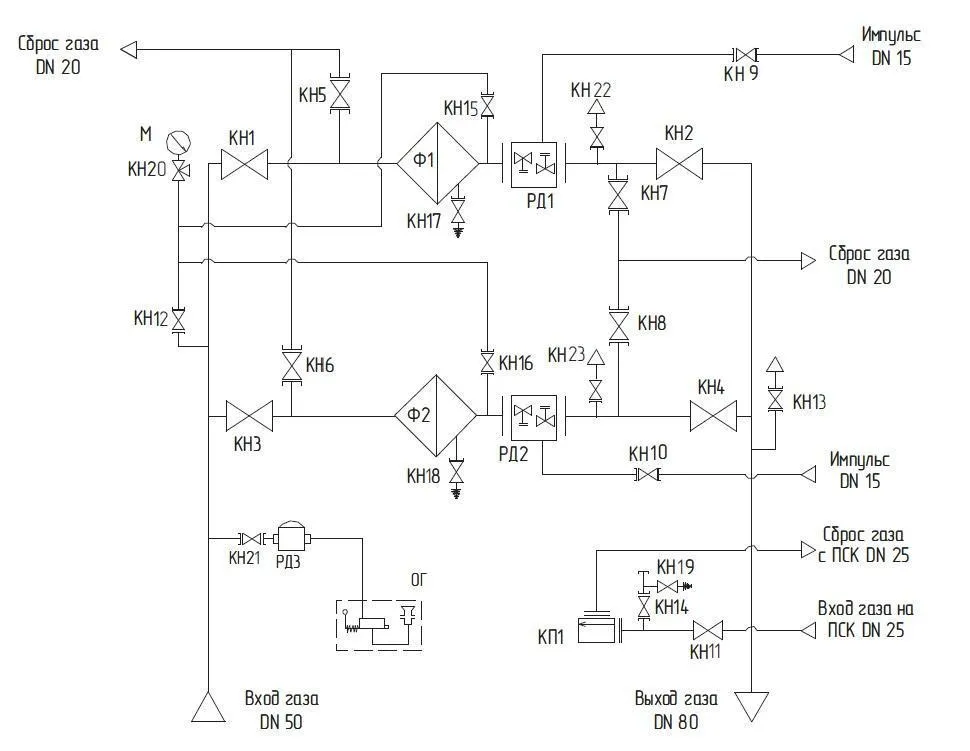

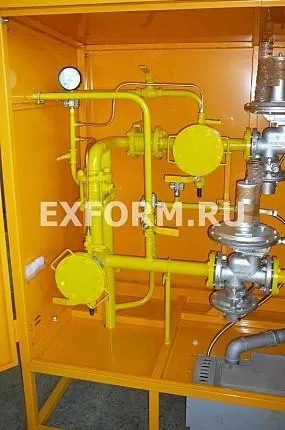

Технологическое газовое оборудование установки состоит из основной линии редуцирования и резервной линии.
Каждая линия редуцирования состоит из:
1) крана ГШК ДУ-50 на входе;
2) фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтра ФГ-50;
3) регулятора давления газа РДК-50С, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
4) крана ГШК ДУ-50 на выходе;
5) импульсного трубопровода с краном ГШК ДУ-15;
6) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки клапана ПСК предназначены краны КН14 и КН19.
Для замера давления на выходе установлен кран ГШК ДУ-15 с ниппелем для присоединения мановакуумметра.
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).
Для обогрева установки в холодное время года служит обогреватель (газогорелочное устройство) ОГ, к которому через кран КН21 и регулятор РД3 поступает газ требуемого давления
Установка газорегуляторная шкафная УГРШ(К)-50С-2-ЭК на базе регулятора давления газа РДК-50С (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150.
Установка выпускается в трех исполнениях по выходному давлению без обогрева:
- УГРШ(К)-50С1-2 с выходным давлением 0,01-0,03 МПа;
- УГРШ(К)-50С2-2 с выходным давлением 0,03-0,1 МПа;
- УГРШ(К)-50С3-2 с выходным давлением 0,1-0,3 МПа.
И в трех исполнениях по выходному давлению с обогревом:
- УГРШ(К)-50С1-2-О с выходным давлением 0,01-0,03 МПа с обогревом;
- УГРШ(К)-50С2-2-О с выходным давлением 0,03-0,1 МПа с обогревом;
- УГРШ(К)-50С3-2-О с выходным давлением 0,1-0,3 МПа с обогревом.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

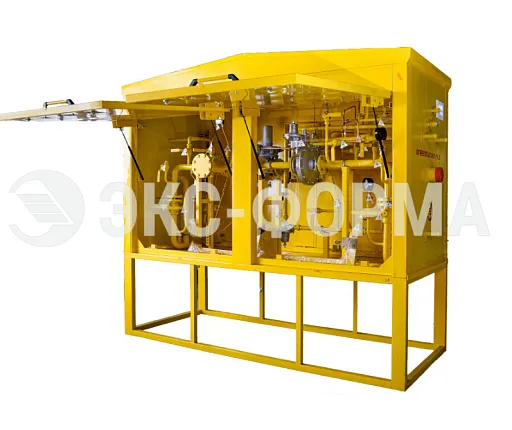

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. В комплектации с обогревателем под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года.

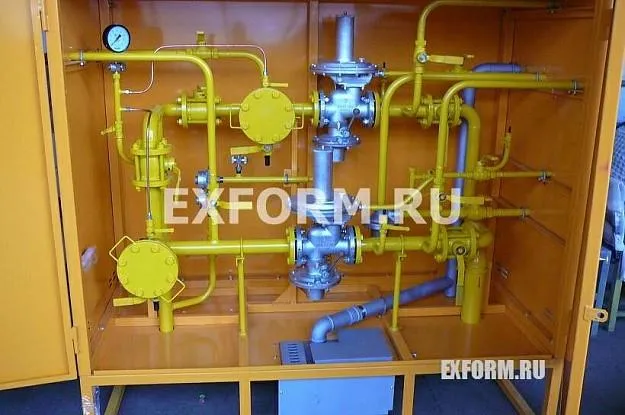

Технологическое газовое оборудование установки состоит из основной линии редуцирования и резервной линии.
Каждая линия редуцирования состоит из:
1) крана ГШК ДУ-50 на входе;
2) фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20. Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН20. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН20. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтра ФГ-50;
3) регулятора давления газа РДК-50С, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
4) крана ГШК ДУ-50 на выходе;
5) импульсного трубопровода с краном ГШК ДУ-15;
6) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки клапана ПСК предназначены краны КН14 и КН19.
Для замера давления на выходе установлен кран ГШК ДУ-15 с ниппелем для присоединения мановакуумметра.
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).
Для обогрева установки в холодное время года служит обогреватель (газогорелочное устройство) ОГ, к которому через кран КН21 и регулятор РД3 поступает газ требуемого давления
