НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Установка газорегуляторная шкафная УГРШ(К)-50С-2-ЭК-ДМ на базе регулятора давления газа РДК-50С (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Установка выпускается в трех исполнениях с диапазоном выходных давлений 0,01-0,03 МПа, 0,03-0,1 МПа и 0,1-0,3 МПа с обогревом и без.

ПРЕИМУЩЕСТВА ГАЗОРЕГУЛЯТОРНЫХ ШКАФНЫХ УСТАНОВОК ГРПШ

ПРОИЗВОДСТВО	ЭКСПЛУАТАЦИЯ
Минимальное количество сварных швов Детали корпуса ГРПШ изготавливаются на собственном листогибочном оборудовании.	Работа с любыми расходами газа Наши установки работают от 0 нм³/ч. до максимальных расходов газа.
Порошковая окраска корпуса шкафа Французское Увеличенный срок службы ЛКП. Краска наносится на детали электростатическим распылением. Для запекания порошковой краски используются печи полимеризации.	Стабильность выходного давления Все модели установок отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода или входного давления.
Утепление жидкой теплоизоляцией Для северных районов каркас шкафа утепляется изнутри жидкой теплоизоляцией. Слой в 1 мм сопоставим по своим свойствам с 50 мм рулонного утеплителя.	Высокая пропускная способность Наши установки обладают наибольшей пропускной способностью среди существующих моделей подобного типа.
Газовый обогрев с пьезорозжигом В ГРПШ устанавливаются 1 или 2 газовых обогревателя с пьезорозжигом, с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником.	Высокая безопасность эксплуатации Конструкция запорных устройств обеспечиваетвысокую точность срабатывания, ложные срабатывания исключены полностью.
Узел учета, телеметрия, диспетчеризация Телеметрия во взрывозащитном исполнении способна работать автономно до 5 лет, данные передаются по каналам беспроводной связи.	Минимальные эксплуатационные затраты Срок службы ГРПШ не менее 35 лет, гарантия 3 года.

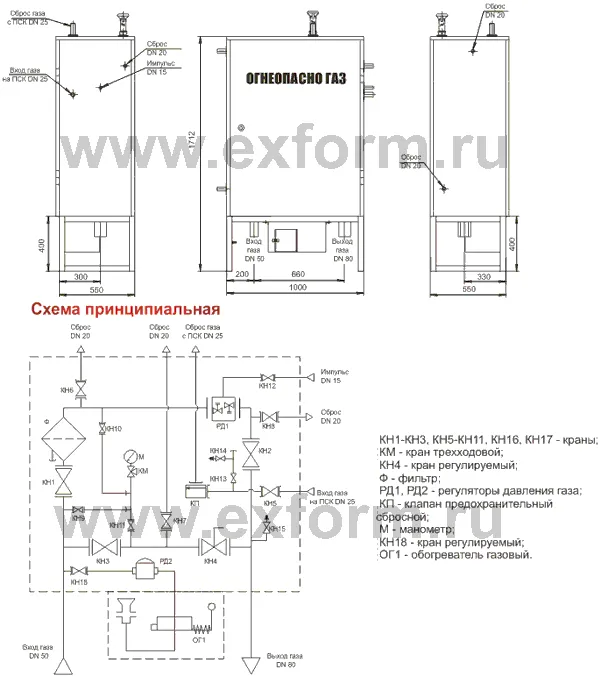

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

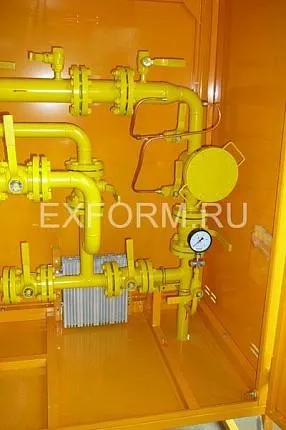

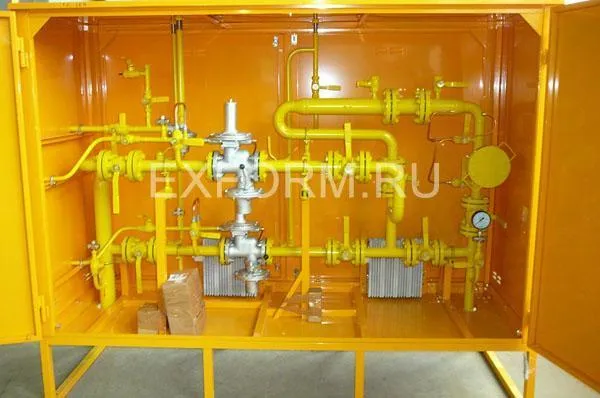

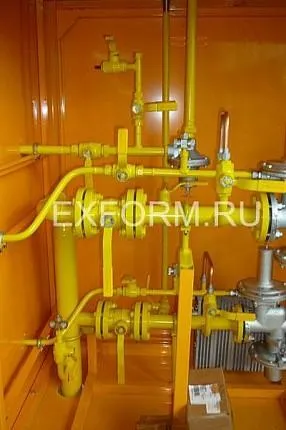

Установка состоит из металлического шкафа с дверкой, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года для исполнения с обогревом.

Технологическое газовое оборудование установки состоит из линии редуцирования и обводной линии (байпаса).

Газ через кран шаровой фланцевый КН1 подводится к фильтру ФГ, очищается от механических примесей и поступает к регулятору давления РД1, предназначенному для снижения давления газа и поддержания его на заданном уровне, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.

От регулятора через кран КН2 газ поступает к потребителю. Для измерения давления газа на входе и выходе из фильтра ФГ и обводной линии предусмотрен манометр М с клапаном КМ и кранами КН9-КН11. Для слива конденсата из фильтра Ф предусмотрена пробка.

Замер давления газа на выходе линии редуцирования осуществляется через кран КН15.

Для продувки участков газопроводов «на свечу» после первого отключающего устройства основной и обводной линий предназначены краны КН6 и КН7.

Для продувки основной линии после регулятора «на свечу» предназначен кран КН8.

Краны КН1 и КН2 предназначены для перекрытия линии редуцирования в случае ремонта; кран КН12 для перекрытия поступления газа в импульсную линию.
Обводная линия предназначена для обеспечения бесперебойной работы установки в случае ремонта на линии редуцирования.
Для аварийного сброса газа в атмосферу предназначен клапан предохранительный сбросной КП, в который газ подводится через кран КН5. Для замера давления и настройки КП предназначены краны КН13 и КН14.

Для обогрева установки в зимнее время служит обогреватель (ГГУ) ОГ, к которому через кран КН18 и регулятор РД2 поступает газ требуемого давления.

Наименование параметра или размера	Значения параметров
	УГРШ(К)-50С
Марка регулятора	РДК-50С1	РДК-50С2	РДК-50С3
Регулируемая среда	природный газ по ГОСТ 5542
Диапазон входных давлений , МПа	0,05-1,2	0,1-1,2	0,3-1,2
Диапазон выходных давлений, МПа	0,01-0,03	0,03-0,1	0,1-0,3
Стабильность поддержания выходного давления, % не более	± 10
Диапазон настройки давления клапана-отсекателя, МПа, не уже - при повышении выходного давления - при понижении выходного давления	0,0125-0,0375 0,0075-0,0225	0,0375-0,125 0,0225-0,075	0,125-0,375 0,075-0,225
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	1, 15 Р вых
Вид теплоносителя	продукты сгорания природного газа
Тепловая мощность горелки, кВт	1,85
Расход газа на горелку, м³/ч	от 0,16 до 0,25
Время включения горелки, с, не более	90
Соединение с газопроводом - Вход DN, мм - Выход DN, мм	фланцевое по ГОСТ 12 820 50 80
Габаритные размеры, мм, не более - длина - ширина - высота	1000  590 2012
Масса, кг, не более	300

Рвых. МПа			Рвход. МПа
			0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
			Пропускная способность ст.м³/ч
РДК-50/20С1		0,01	82	124	187	249	311	373	435	498	560	622	684	746	808
		0,02	75	122	187	249	311	373	435	498	560	622	684	746	808
		0,03	63	119	187	249	311	373	435	498	560	622	684	746	808
РДК-50/20С2		0,03	0	120	187	249	311	373	435	498	560	622	684	746	808
		0,04	0	115	187	249	311	373	435	498	560	622	684	746	808
		0,05	0	109	187	249	311	373	435	498	560	622	684	746	808
		0,06	0	100	186	249	311	373	435	498	560	622	684	746	808
		0,07	0	89	185	249	311	373	435	498	560	622	684	746	808
		0,08	0	75	183	249	311	373	435	498	560	622	684	746	808
		0,09	0	54	180	249	311	373	435	498	560	622	684	746	808
		0,1	0	0	176	249	311	373	435	498	560	622	684	746	808
РДК-50/20С3		0,1	0	0	176	249	311	373	435	498	560	622	684	746	808
		0,15	0	0	139	241	311	373	435	498	560	622	684	746	808
		0,2	0	0	0	215	305	373	435	498	560	622	684	746	808
		0,25	0	0	0	164	285	368	435	498	560	622	684	746	808
		0,3	0	0	0	0	249	352	431	498	560	622	684	746	808

*Пропускная способность дана с учетом запаса в 15% от максимального.
