ГРПШ-03БМ-1У1

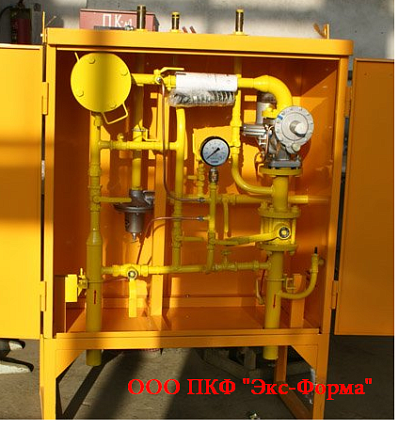

Завод газорегуляторного оборудования "ЭКС-ФОРМА" производит газорегуляторные пункты ГРПШ-03БМ-1У1 с одной линией редуцирования на базе регулятора давления газа РДСК-50БМ, предназначенного для работы на среднем выходном давлении и расходом газа не более 1200 м³/ч.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 категории 1 по ГОСТ 15150–69, для работы окружающей среды от -40 до +45 С. По индивидуальному заказу на заводе ЭКС-ФОРМА изготавливаются пункты с обогревом, узлом учета расхода газа или комплексами телеметрии.

В состав пункта входят:

узел фильтрации газа;
основная линия редуцирования давления газа;
обводная линия редуцирования газа.

Срок службы ГРПШ-03БМ-1У1 нашего производства - 35 лет. На первые 12 месяцев периода эксплуатации предоставляется гарантия в виде бесплатной замены вышедших из строя приборов и сервисного обслуживания в случае несоответствия заявленных технических фактическим.

Наименование	ГРПШ-03БМ-1У1
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДСК-50БМ
Максимальное входное давление, МПа	1,2
Диапазон настройки выходного давления, кПа	270 — 300
Пропускная способность, м³/ч, при входном давлении, Мпа:	РДСК-50БМ
При Рвх: 0,4 МПа	450
При Рвх: 0,5 МПа	600
При Рвх: 0,6 МПа	750
При Рвх: 0,7 МПа	800
При Рвх: 0,8 МПа	850
При Рвх: 0,9 МПа	900
При Рвх: 1,0 МПа	1000
При Рвх: 1,1 МПа	1100
При Рвх: 1,2 МПа	1200
Неравноммерность регулирования, %	±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа:	1,2 — 1,5
При понижении входного давления, кПа:	0,3 — 0,5
Клапан предохранительный сбросной	ПСК-25(50)-С
Давление начала срабатывания сбросного клапана, кПа	7 — 400
Температура окружающего воздуха, °С	-40...+45
Система обогрева	газовое либо без обогрева
Расход для системы обогрева, м³/ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду 50 Ду 50 Ду 15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)	5
Средний срок службы, лет	35
Назначенный срок службы, лет	35
Масса, кг9	5

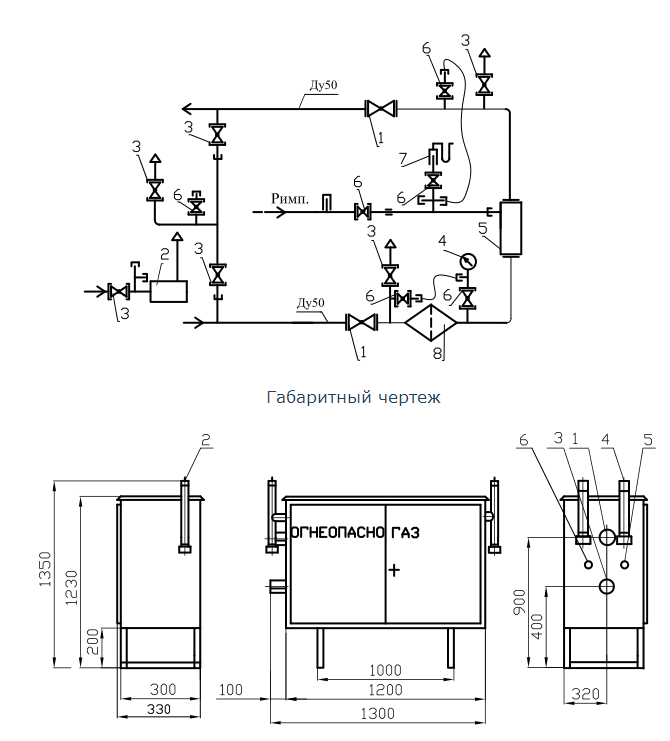

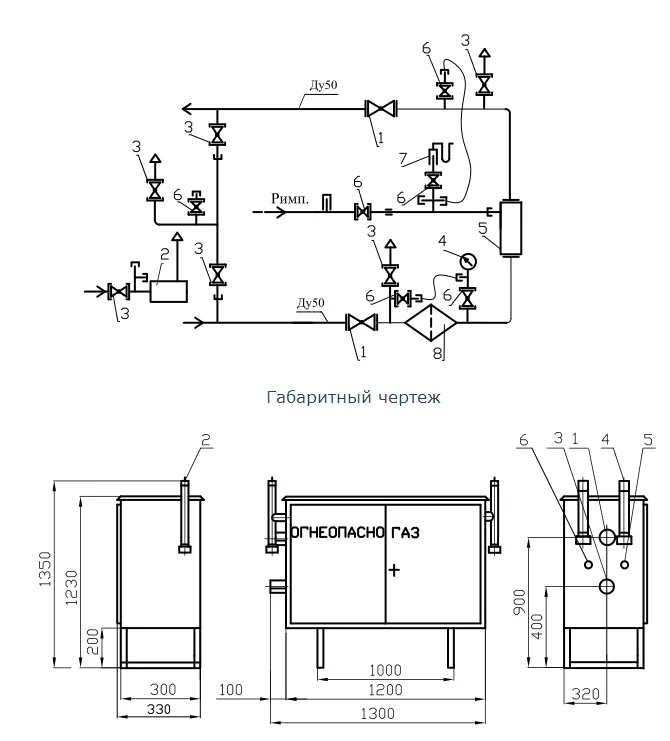

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРПШ. Схемы, представленные на сайте носят исключительно ознакомительный характер.

Просьба не использовать данные схемы в Ваших проектах.
