Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40С до +45С). ГРПШ-03М-2У1 применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Газорегуляторный пункт ГРПШ-03М-2У1 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран ГШК-50Ф, поступает в фильтр  ФГ-50 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа РДСК-50М, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран ГШК-50Ф газ поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан ПСК-25, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлены манометры,  предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

На время проведения сервисных или ремонтных работ эксплуатирующей организацией основная линия переключается на резервную в соответствии с руководством по эксплуатации на ГРПШ.

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

Наименование	ГРПШ-03М-2У1
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДСК-50М
Максимальное входное давление, МПа	1,2
Диапазон настройки выходного давления, кПа	10 — 100
Пропускная способность, м³/ч, при входном давлении, Мпа:	РДСК-50М
При Рвх: 0,05 МПа	60
При Рвх: 0,1 МПа	120
При Рвх: 0,2 МПа	250
При Рвх: 0,3 МПа	330
При Рвх: 0,4 МПа	400
При Рвх: 0,5 МПа	500
При Рвх: 0,6 МПа	600
При Рвх: 0,7 МПа	650
При Рвх: 0,8 МПа	720
При Рвх: 0,9 МПа	800
При Рвх: 1,0 МПа	860
При Рвх: 1,1 МПа	920
При Рвх: 1,2 МПа	1000
Неравномерность регулирования, %	±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа:	1,2 — 1,5
При понижении входного давления, кПа:	0,3 — 0,5
Клапан предохранительный сбросной	ПСК-25С(50)
Давление начала срабатывания сбросного клапана, кПа	7 — 400
Температура окружающего воздуха, °С	-40...+60
Система обогрева	газовое или без него
Расход для системы обогрева, м³/ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду 50 Ду 50 Ду 15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)	5 лет
Средний срок службы, лет	35
Назначенный срок службы, лет	35
Масса, кг	300

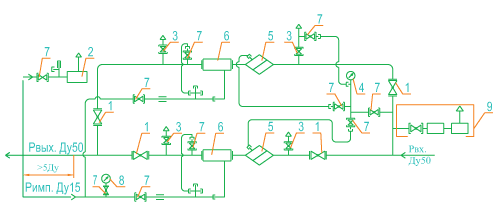

1 — кран шаровой ГШК-50 фланцевый – 4 шт.; 2 — клапан предохранительный сбросной ПСК-25С – 1 шт; 3 — кран шаровой ГШК-20 муфтовый – 4 шт; 4 — манометр входной типа КМ – 1 шт; 5 — фильтр газовый типа ФГ-50 – 2 шт; 6 — регулятор давления газа типа РДСК – 2 шт; 7 — кран шаровой ГШК-15 под приварку – 10 шт; 8 — выходной манометр типа КМ – 1 шт; 9 — узел отопления с газовым обогревателем.

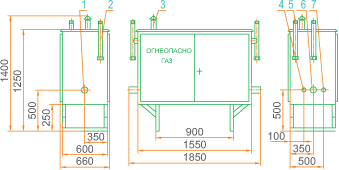

1 — Рвх; 2 — выход клапана предохранительного сбросного ПСК; 3 — продувочный патрубок; 4 — Рвых; 5 — подвод импульса к регулятору; 6 — вход клапана предохранительного сбросного ПСК >

* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.
