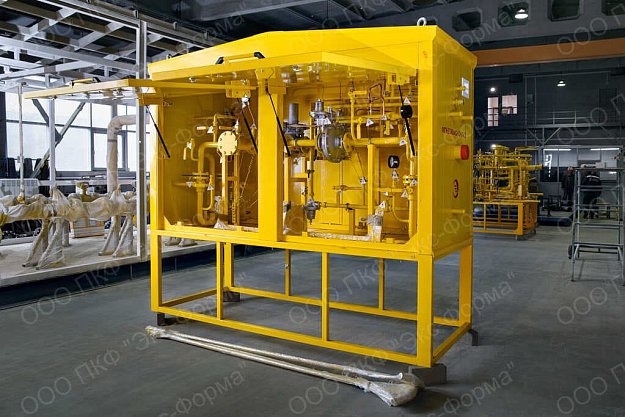

УГРШ-50-2C
Установка газорегуляторная шкафная УГРШ-50-2C с двумя ступенями редуцирования, с основной и резервной линиями редуцирования на базе регуляторов давления газа РДП-50В и РДК-50Н предназначена для редуцирования давления газа сначала с высокого на среднее давление, а затем со среднего на низкое. Может быть выполнена также с двумя выходами газа с настройками на разное давление.
- Срок службы 35 лет
- Гарантия 3 года
- Сертификат ГАЗСЕРТ
- ТУ 4859-022-12213528-05
- ТУ 4859-012-12213528-04
Установка состоит из металлического шкафа, в котором смонтировано технологическое оборудование. Для удобства обслуживания в шкафу с двух сторон имеются дверки, обеспечивающие доступ к технологическому оборудованию. В установке используется двухступенчатое редуцирование - на первой ступени на давление менее 0.6 МПа, на второй ступени на давление менее 5 кПа.
Технологическое газовое оборудование первой ступени редуцирования состоит из двух линий: основной и резервной.
Каждая линия редуцирования состоит из:
1) крана шарового на входе и выходе;
2) фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен манометр с клапаном. С помощью кранов до и после фильтра измеряется давление в нужной точке. Для слива конденсата из фильтра предусмотрен кран пробковый, расположенный под фильтром.
3) клапана предохранительного запорного ПЗК-50В, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РДП-50В сверх установленного.
4) регулятора давления газа РДП-50В, предназначенного для снижения давления газа и поддержания его в заданных пределах.
5) импульсных трубопроводов: к регулятору с краном и клапану предохранительному запорному.
6) продувочных трубопроводов (после фильтра и после регулятора) с кранами, служащих для сброса газа в атмосферу при проведении ремонтных работ.
7) предохранительного сбросного клапана ПСК, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном и сбросного трубопровода.
8) для замера давления на выходе установлен клапан под манометр.
Технологическое газовое оборудование второй ступени редуцирования состоит из двух линий: основной и резервной.
Каждая линия редуцирования состоит из:
1) крана шарового на входе и выходе.
2) регулятора давления газа комбинированного РДК-50Н, предназначенного для снижения давления газа и поддержания его в заданных пределах, а так же отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.
3) импульсного трубопровода с краном;
4) предохранительного сбросного клапана ПСК, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном и сбросного трубопровода.
5) кран с ниппелем для замера давления на выходе.
Пуск в работу установки производить в следующей последовательности:

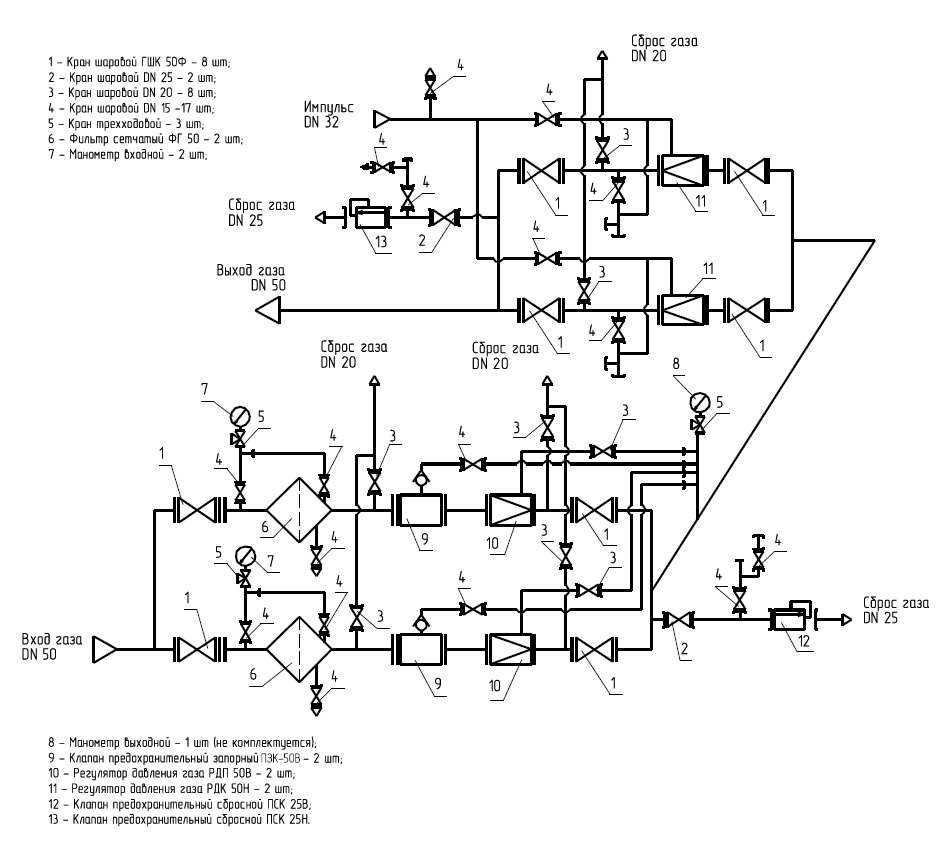

1) подать к входному патрубку установки давление, открыть входной кран 1 основной линии первой ступени редуцирования. Проверить давление по манометру 7.
а) плавно открыть: кран 2 перед клапаном предохранительным сбросным 12, кран 3 на импульсном трубопроводе регулятора, кран 1 на выходе. Взвести клапан 9. Согласно руководству по эксплуатации на регулятор давления РДП-50 произвести его запуск и настройку. За значением давления следить по манометру 8 через клапан 5.
б) в импульсный вход клапана предохранительного запорного 9 подать давление от автономного источника и произвести его настройку по верхнему и нижнему пределу. После настройки импульсный кран 4 к клапану 9 открыть.
в) при закуске резервной линии первой ступени редуцирования соблюдать ту же последовательность. Настройку предохранительного сбросного клапана 12 производить с использованием автономного источника давления.
2) для запуска второй ступени редуцирования необходимо плавно открыть входной кран 1 основной линии. Проверить давление по манометру 8 через клапан 5.
a) плавно открыть кран 2 перед клапаном предохранительным сбросным 13, кран 4 на импульсном трубопроводе регулятора 11, кран 1 на выходе. Согласно руководству по эксплуатации на регулятор РДК-50Н произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допускается резких скачков расхода и пневмоударов). За значением давления следить по показаниям мановакуумметра подключенного к крану 4 на импульсном трубопроводе к регулятору 11.
б) монтаж импульсного трубопровода осуществляется по схеме, находящейся в руководстве по эксплуатации на регулятор РДК 50Н.
в) при запуске резервной линии второй ступени редуцирования соблюдать ту же последовательность.
Настройку предохранительного сбросного клапана 13 производить с использованием автономного источника давления.
