Газорегуляторная установка УГРШ-50Н(В)-2 — это шкафной газорегуляторный пункт на базе прямоточного регулятора РДП-50 с двумя линиями редуцирования (основная и резервная). Применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. Расход газа — до 6 800 м³/ч, входное давление — до 1,2 МПа. Срок службы — 35 лет, гарантия — 3 года.
Нужна консультация по подбору УГРШ-50Н(В)-2? Инженеры ПКФ «Экс-Форма» бесплатно помогут рассчитать параметры.
Что вы узнаете из этой статьи
- Технические характеристики УГРШ-50Н(В)-2 (расход, давление, габариты).
- Конструктивные особенности и принцип работы.
- Варианты исполнения (с обогревом, с низким/высоким выходным давлением).
- Преимущества установок производства «Экс-Форма».
- Как заказать и получить консультацию.
Конструктивные особенности и принцип работы

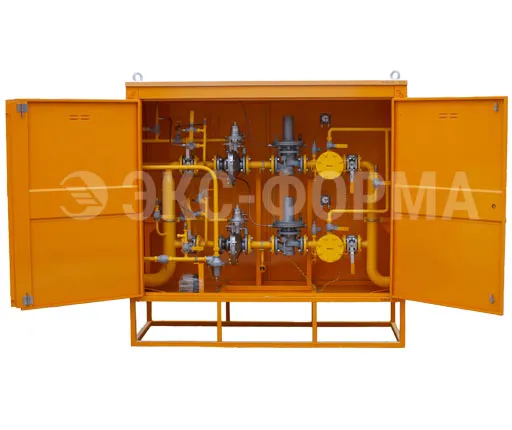

Установка УГРШ-50Н(В)-2 состоит из металлического шкафа с двумя дверками, установленного на усиленной раме. Внутри смонтировано технологическое оборудование. Под днищем расположен обогреватель (газогорелочное устройство) для работы в холодное время года.

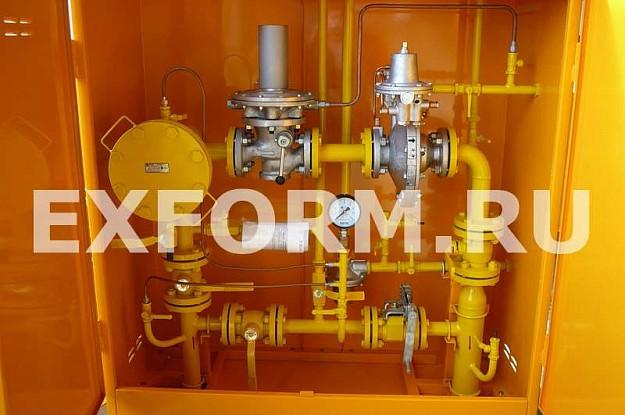

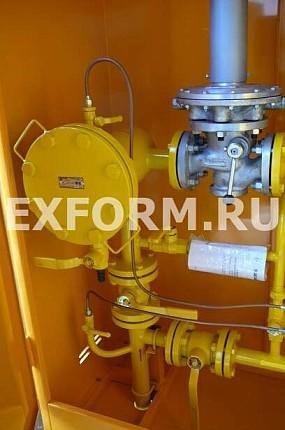

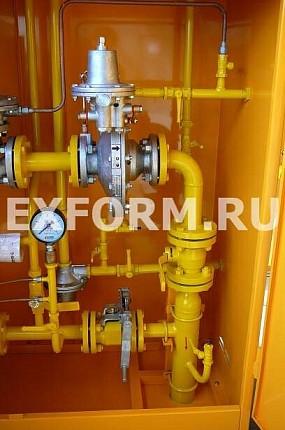

Состав оборудования: входной фланцевый кран ГШК, фильтр ФГ-50, запорный клапан, регулятор давления газа РДП-50, выходной кран, манометр с клапаном, система продувочных и импульсных трубопроводов, предохранительный сбросной клапан, обводная линия (байпас).
Принцип работы: Газ через входной кран и фильтр поступает к регулятору РДП-50, где давление снижается до заданного уровня. При повышении выходного давления срабатывает сбросной клапан (ПСК). При аварийном скачке срабатывает запорный клапан (ПЗК), полностью перекрывая подачу газа. Резервная линия включается автоматически при отказе основной.
Технические характеристики УГРШ-50Н(В)-2
| Параметр | УГРШ-50Н-О | УГРШ-50Н | УГРШ-50В-О | УГРШ-50В |
|---|---|---|---|---|
| Регулируемая среда | природный газ ГОСТ 5542 | |||
| Диапазон входных давлений, МПа | 0,05–1,2 | 0,05–1,2 | 0,1–1,2 | 0,1–1,2 |
| Диапазон выходных давлений, МПа | 0,0015–0,06 | 0,0015–0,06 | 0,06–0,6 | 0,06–0,6 |
| Пределы настройки ПЗК-50: нижний / верхний, МПа | 0,0003–0,003 / 0,002–0,075 | 0,0003–0,003 / 0,002–0,075 | 0,003–0,03 / 0,03–0,75 | 0,003–0,03 / 0,03–0,75 |
| Диапазон настройки ПСК-25, МПа | 0,0005–0,07 | 0,0005–0,07 | 0,06–0,7 | 0,06–0,7 |
| Стабильность поддержания давления, % | ±10 | |||
| Вид теплоносителя | продукты сгорания природного газа | — | продукты сгорания природного газа | — |
| Тепловая мощность горелки, кВт | 1,85 | — | 1,85 | — |
| Расход газа на горелку, м³/ч | 0,16–0,25 | — | 0,16–0,25 | — |
| Соединение: вход / выход, мм | 50 / 80 | 50 / 80 | 50 / 80 | 50 / 80 |
| Габариты (Д×Ш×В), мм | 1300 × 660 × 2110 | 1300 × 660 × 1900 | 1300 × 660 × 2110 | 1300 × 660 × 1900 |
| Масса, кг | 450 | 400 | 450 | 400 |
Пропускная способность
Пропускная способность регулятора РДП-50 зависит от входного и выходного давления. Ниже приведены таблицы для трёх конфигураций: РДП 50 Н/В, РДП 50/1 Н/В и РДП 50/2 Н/В. Все значения указаны для загрузки 80%.
РДП 50 Н/В
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 606 | 670 | 882 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,1 | — | — | — | 1245 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,6 | — | — | — | — | — | — | — | — | 2324 | 3287 | 4026 | 4649 | 5197 | 5694 |
*Полные таблицы пропускной способности для РДП 50/1 Н/В и РДП 50/2 Н/В — на странице регулятора РДП-50.
Варианты исполнения УГРШ-50Н(В)-2
Установка выпускается в четырёх исполнениях, которые отличаются выходным давлением и наличием обогрева.
| Исполнение | Выходное давление | Обогрев | Применение |
|---|---|---|---|
| УГРШ-50Н-О | низкое (1,5–60 кПа) | с обогревом | северные регионы, уличная установка |
| УГРШ-50Н | низкое (1,5–60 кПа) | без обогрева | южные регионы, установка в помещении |
| УГРШ-50В-О | высокое (60–600 кПа) | с обогревом | промышленные объекты на севере |
| УГРШ-50В | высокое (60–600 кПа) | без обогрева | промышленные объекты в помещении |
Пример записи при заказе: «Установка газорегуляторная шкафная УГРШ-50Н-О ТУ 4859-012-12213528-04».

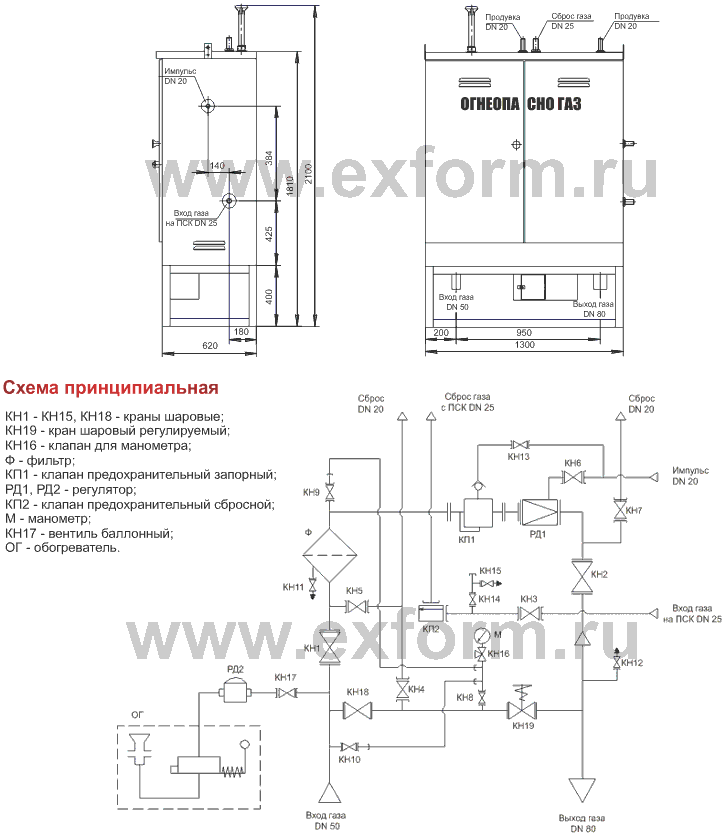

Схема установки
Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРПШ. Схемы, представленные на сайте, носят исключительно ознакомительный характер.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«УГРШ-50Н(В)-2 — это та модель, которую мы чаще всего рекомендуем для объектов с требованием бесперебойного газоснабжения. Две линии редуцирования с автоматическим переключением — это гарантия, что котельная или производство не остановятся при отказе одной линии. А в северном исполнении с обогревом установка спокойно работает при -40°С без внешнего электричества».
Преимущества УГРШ-50Н(В)-2 производства «Экс-Форма»
- Высокая пропускная способность — до 6 800 м³/ч, работа при любых расходах (от 0 до максимального).
- Стабильность выходного давления — независимо от колебаний входного давления и расхода газа.
- Надёжность — две линии редуцирования (основная и резервная), исключены ложные срабатывания ПЗК.
- Долговечность — срок службы 35 лет, гарантия 3 года, межсервисный интервал 7 лет.
- Адаптация к климату — исполнение У1 (от -40°C), возможность установки газового обогрева.
- Качество изготовления — порошковая окраска, утепление жидкой керамической теплоизоляцией.
Как выбрать исполнение
- Определите выходное давление — для жилых домов и котельных достаточно низкого (Н), для промышленных сетей — высокого (В).
- Оцените климатические условия — при установке на улице в регионе с зимней температурой ниже -30°C выбирайте исполнение с обогревом (-О).
- Учитывайте бесперебойность — данная модель уже имеет две линии редуцирования (основную и резервную).
Цена на УГРШ-50Н(В)-2 зависит от исполнения. Для расчёта стоимости:
- Свяжитесь с менеджерами по телефону 8 (800) 550-52-31 или email market@exform.ru.
- Укажите требуемое исполнение (с обогревом/без, низкое/высокое выходное давление).
- Получите коммерческое предложение.
Доставка по всей России, возможен самовывоз.
Часто задаваемые вопросы (FAQ) про УГРШ-50Н(В)-2
1. В чем отличие УГРШ-50Н-2 от УГРШ-50В-2?
УГРШ-50Н-2 — для низкого выходного давления (1,5–60 кПа), подходит для систем газоснабжения жилых домов и котельных. УГРШ-50В-2 — для высокого выходного давления (60–600 кПа), применяется в промышленных сетях.
2. Нужен ли обогрев для УГРШ-50Н(В)-2?
Если установка монтируется на улице в регионе с зимней температурой ниже -30°C, обогрев обязателен. Для южных регионов и установки внутри помещений достаточно исполнения без обогрева.
3. Какая гарантия и срок службы?
Гарантия — 3 года. Срок службы — 35 лет. Межсервисный интервал — 7 лет.
4. Можно ли установить УГРШ-50Н(В)-2 без резервной линии?
Нет, данная модель имеет две линии редуцирования (основная и резервная). Если нужна однолинейная установка, обратите внимание на УГРШ-50Н(В).
5. Есть ли узел учёта газа в УГРШ-50Н(В)-2?
В базовой комплектации нет. Узел учёта может быть добавлен по запросу (исполнение с индексом «-ЭК»).
