Пропускная способность до 6800 м³/ч. Входящее давление от 0.05 МПА до 1.2 МПа. Выходное давление от 0,0015 до 0,06 МПа.

Установка стабильно работает при сколь угодно малых расходах газа.

Установка газорегуляторная шкафная УГРШ-50-ЭК (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Установка выпускается с низким и высоким выходным давлением, с измерительными комплексами на базе турбинных СГ 16 М-100 (160, 200, 250, 400, 650) и ротационных RVG-G16 (25, 40, 65, 100, 160, 250) счетчиков.

По индивидуальному заказу возможна установка других типов счетчиков.

Мы имеем возможность спроектировать и изготовить газорегуляторные установки по вашим индивидуальным требованиям.

Наименование параметра или размера	УГРШ-50Н-ЭК	УГРШ-50В-ЭК
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 - 1,2	0,1 - 1,2
Диапазон выходных давлений, МПа	0,0015 - 0,06	0,06 -0,6
Стабильность поддержания выходного давления, %, не более	±5	±5
Пределы настройки контролируемого давления клапана ПЗК-50: - нижний предел, МПа - верхний предел, МПа	0,0003 - 0,003 0,002 - 0,075	0,003 - 0,03 0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	0,0005 - 0,07	0,06 - 0,7
Вид теплоносителя	продукты сгорания природного газа	продукты сгорания природного газа
Тепловая мощность горелки, кВт	1,85+0,185-0,09	1,85+0,185-0,09
Расход газа на горелку, м3/ч	от 0,16 до 0,25	от 0,16 до 0,25
Время включения горелки, с, не более	90	90
Время отключения горелки при отключении подачи газа, с, не более	90	90
Соединение с газопроводом - вход, мм - выход, мм	50 80	50 80
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	2530 980 2250	2530 980 2250
Масса, кг, не более	850	850

Пропускная способность ст.м³/ч газорегуляторных установок УГРШ-50Н-ЭК, УГРШ-50В-ЭК
Рвых. МПа	Рвход. МПа
	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	644	712	937	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,006		710	936	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,007		706	936	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,008		703	935	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,009		699	934	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,01		695	933	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,02		0	918	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,03			893	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,04			859	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,05			811	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,06			0	1401	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,07				1391	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,08				1375	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,09				1352	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,1				1323	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,2				0	1618	2289	2803	3270	3736	4202	4669	5135	5602	6067
0,3					0	1867	2642	3235	3736	4202	4669	5135	5602	6067
0,4						0	2088	2953	3616	4176	4669	5135	5602	6067
0,5							0	2287	3233	3960	4573	5113	5602	6067
0,6								0	2469	3493	4277	4939	5522	6049

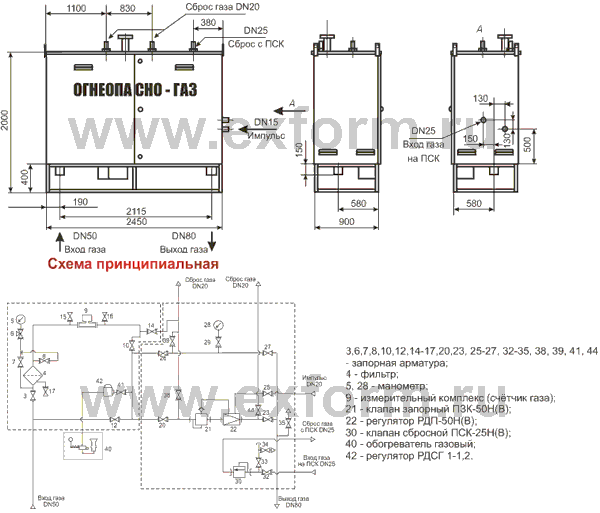

 * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.
