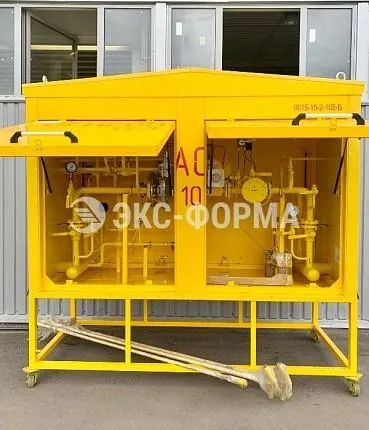

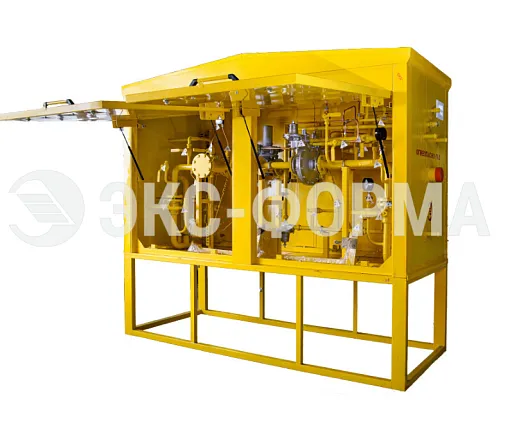

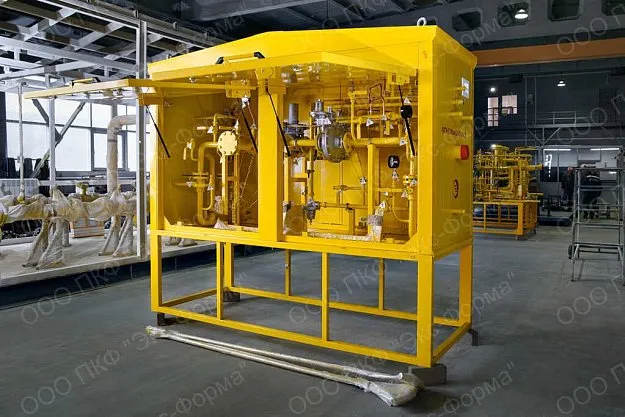

УГРШ-50Н(В)-2 — шкафная газорегуляторная установка на базе регулятора РДП-50 с двумя линиями редуцирования (основная и резервная). Выпускается в восьми модификациях: с газовым обогревом, узлом учёта газа, телеметрией и в исполнении для Мособлгаза. Отличается от ГРПШ полной заводской готовностью — поставляется собранной и испытанной.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Срок службы — 35 лет, гарантия — 3 года. Цена — по запросу, зависит от модификации. Конструкторский отдел бесплатно разработает схему под ваш объект. 8 (800) 550-52-31.
Нужна консультация по выбору модификации УГРШ-50Н(В)-2? Инженеры «Экс-Форма» подберут комплектацию под ваш объект.
Содержание
- Что такое УГРШ и чем отличается от ГРПШ
- 8 модификаций: таблица и расшифровка
- Как выбрать модификацию под свой объект
- Ключевые показатели
- Устройство и состав линий редуцирования
- Технические характеристики
- Пропускная способность РДП 50 Н/В
- Пропускная способность РДП 50/1 Н/В
- Пропускная способность РДП 50/2 Н/В
- Предохранительная арматура
- Схема и чертежи
- Сертификаты и документация
- Цена и условия заказа
- Экспертное мнение: как не ошибиться с выбором
- Часто задаваемые вопросы
Что такое УГРШ и чем отличается от ГРПШ
УГРШ — установка газорегуляторная шкафная. Ключевое отличие от ГРПШ — полная заводская готовность: установка поставляется в собранном виде, испытанной и настроенной, не требуя доукомплектации на объекте.
Основные отличия УГРШ от ГРПШ:
- Заводская готовность. УГРШ поставляется полностью собранным. ГРПШ может требовать монтажа отдельных компонентов на месте.
- Комплектность. В УГРШ всё оборудование уже смонтировано на раме внутри шкафа — достаточно подключить к газопроводу.
- Испытания. Каждая установка проходит заводские испытания на герметичность и срабатывание предохранительной арматуры до отгрузки.
По функционалу УГРШ аналогичен ГРПШ: те же регуляторы РДП-50, те же две линии редуцирования, та же предохранительная арматура. Разница — в степени заводской готовности.
8 модификаций УГРШ-50Н(В)-2: таблица и расшифровка
Базовый УГРШ-50Н(В)-2 — это установка с двумя линиями редуцирования на регуляторе РДП-50. Все остальные модификации — это базовая установка плюс одна или несколько опций.
| Модификация | Обогрев | Счётчик | Телеметрия | Проект | Для каких объектов |
|---|---|---|---|---|---|
| УГРШ-50Н(В)-2 | — | — | — | Стандарт | Котельные, цеха в отапливаемых помещениях |
| УГРШ-50Н(В)-2-ОГ | ✅ газовый | — | — | Стандарт | Уличная установка в холодных регионах |
| УГРШ-50Н(В)-2-ЭК | — | ✅ | — | Стандарт | Объекты с обязательным учётом газа |
| УГРШ-50Н(В)-2-ОГ-ЭК | ✅ газовый | ✅ | — | Стандарт | Уличная установка + учёт газа |
| УГРШ-50Н(В)-2-ОГ-ЭК-Т | ✅ газовый | ✅ | ✅ | Стандарт | Удалённые объекты с диспетчеризацией |
| УГРШ-50Н(В)-2-ЭК-ДМ | — | ✅ | — | Мособлгаз | Объекты в зоне Мособлгаза с учётом |
| УГРШ-50Н(В)-2-ДМ | — | — | — | Мособлгаз | Объекты в зоне Мособлгаза |
| УГРШ-50Н(В)-2-ДМ-Г | — | — | — | Мособлгаз (готовый) | Готовое решение для частного дома в МО |
Расшифровка суффиксов
- -ОГ — газовый обогрев с автоматикой безопасности. Необходим при уличной установке в регионах с температурой ниже -15°C.
- -ЭК — исполнение с узлом учёта газа (счётчиком). Счётчик встроен в шкаф, опломбирован заводом-изготовителем.
- -Т — телеметрия. Передача данных о давлении, расходе и температуре на диспетчерский пульт или смартфон.
- -ДМ — «домовая» серия, выполненная по типовому проекту Мособлгаза. Упрощает согласование в Московской области.
- -Г — готовое решение с предустановленными настройками под типовой частный дом.
Как выбрать модификацию под свой объект
- Где стоит установка? На улице → нужен обогрев (-ОГ). В отапливаемом помещении → без обогрева.
- Нужен ли учёт газа? Да → нужен счётчик (-ЭК). Нет → без счётчика.
- Нужен ли удалённый контроль? Да → нужна телеметрия (-Т). Нет → без телеметрии.
- В каком регионе объект? Московская область → рекомендуется серия ДМ. Другие регионы → стандартное исполнение.
Ключевые показатели
- Регулятор: РДП-50 (2 шт.) — прямоточный, мембрана EFFBE
- Линий редуцирования: 2 (основная + резервная)
- Входное давление: до 1,2 МПа
- Выходное давление: 1,5 – 60 кПа (Н: 1,5–5,0; В: 5,0–60)
- Срок службы: 35 лет
- Гарантия: 3 года
- Мембрана: EFFBE (Германия), ресурс — 500 000 циклов

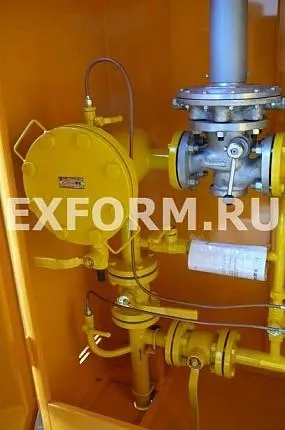

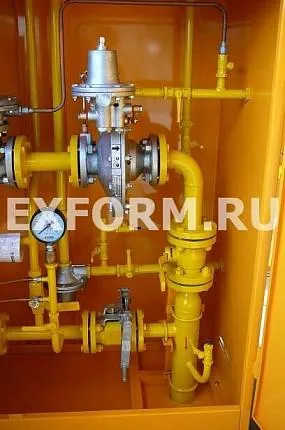

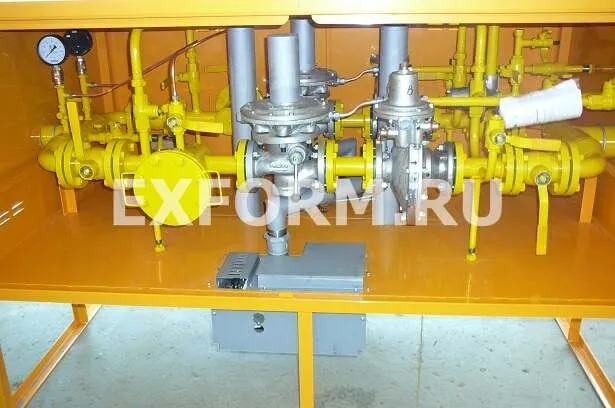

Устройство и состав линий редуцирования
УГРШ-50Н(В)-2 состоит из металлического шкафа с дверками. Внутри на раме смонтированы две линии редуцирования. Каждая линия включает:
- Кран шаровой ГШК Ду-50 на входе. Затвор с корундовым покрытием, ресурс — 16 000 циклов.
- Фильтр газовый ФГ-50 со степенью очистки 25 мкм и датчиком перепада давления.
- Регулятор давления газа РДП-50 — прямоточный, с мембраной EFFBE. Снижает давление и поддерживает его в заданных пределах.
- Предохранительно-запорный клапан (ПЗК) — отсекает подачу газа при аварийном повышении или понижении давления.
- Кран шаровой ГШК Ду-65 на выходе.
- Импульсный трубопровод с кранами Ду-15.
- Предохранительный сбросной клапан ПСК-25Н (общий для двух линий).
В модификациях -ЭК добавляется узел учёта газа со счётчиком, в -ОГ — газовый обогреватель с автоматикой, в -Т — блок телеметрии.
Технические характеристики
| Параметр | УГРШ-50Н-О | УГРШ-50Н | УГРШ-50В-О | УГРШ-50В |
|---|---|---|---|---|
| Регулируемая среда | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 | Природный газ ГОСТ 5542 |
| Диапазон входных давлений, МПа | 0,05 – 1,2 | 0,05 – 1,2 | 0,1 – 1,2 | 0,1 – 1,2 |
| Диапазон выходных давлений, МПа | 0,0015 – 0,06 | 0,0015 – 0,06 | 0,06 – 0,6 | 0,06 – 0,6 |
| Пределы настройки ПЗК-50: нижний / верхний, МПа | 0,0003–0,003 / 0,002–0,075 | 0,0003–0,003 / 0,002–0,075 | 0,003–0,03 / 0,03–0,75 | 0,003–0,03 / 0,03–0,75 |
| Диапазон настройки ПСК-25, МПа | 0,0005 – 0,07 | 0,0005 – 0,07 | 0,06 – 0,7 | 0,06 – 0,7 |
| Стабильность выходного давления, % | ±10 | ±10 | ±10 | ±10 |
| Вид теплоносителя | Продукты сгорания газа | — | Продукты сгорания газа | — |
| Мощность горелки, кВт | 1,85+0,185-0,09 | — | 1,85+0,185-0,09 | — |
| Расход газа на горелку, м³/ч | 0,16 – 0,25 | — | 0,16 – 0,25 | — |
| Время включения горелки, с | ≤ 90 | — | ≤ 90 | — |
| Время отключения горелки, с | ≤ 90 | — | ≤ 90 | — |
| Соединение: вход / выход, мм | 50 / 80 | 50 / 80 | 50 / 80 | 50 / 80 |
| Габариты (Д×Ш×В), мм | 1300×660×2110 | 1300×660×1900 | 1300×660×2110 | 1300×660×1900 |
| Масса, кг | 450 | 400 | 450 | 400 |
Пропускная способность РДП 50 Н/В (загрузка 80%)
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015-0,005 | 606 | 670 | 882 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,006 | — | 668 | 881 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,01 | — | 654 | 878 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,05 | — | — | 763 | 1322 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,1 | — | — | — | 1245 | 1761 | 2200 | 2638 | 3078 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,3 | — | — | — | — | — | 1758 | 2486 | 3045 | 3516 | 3955 | 4394 | 4833 | 5272 | 5710 |
| 0,6 | — | — | — | — | — | — | — | — | 2324 | 3287 | 4026 | 4649 | 5197 | 5694 |
Пропускная способность РДП 50/1 Н/В (загрузка 80%)
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015-0,005 | 485 | 536 | 706 | 1058 | 1409 | 1760 | 2110 | 2462 | 2813 | 3164 | 3515 | 3866 | 4218 | 4568 |
| 0,01 | — | 532 | 702 | 1058 | 1409 | 1760 | 2110 | 2462 | 2813 | 3164 | 3515 | 3866 | 4218 | 4568 |
| 0,1 | — | — | — | 996 | 1409 | 1760 | 2110 | 2462 | 2813 | 3164 | 3515 | 3866 | 4218 | 4568 |
| 0,3 | — | — | — | — | — | 1406 | 1989 | 2436 | 2813 | 3164 | 3515 | 3866 | 4218 | 4568 |
| 0,6 | — | — | — | — | — | — | — | — | 1859 | 2630 | 3221 | 3719 | 4158 | 4555 |
Пропускная способность РДП 50/2 Н/В (загрузка 80%)
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015-0,005 | 364 | 402 | 529 | 793 | 1057 | 1320 | 1583 | 1846 | 2110 | 2373 | 2637 | 2900 | 3163 | 3426 |
| 0,01 | — | 393 | 527 | 793 | 1057 | 1320 | 1583 | 1846 | 2110 | 2373 | 2637 | 2900 | 3163 | 3426 |
| 0,1 | — | — | — | 747 | 1057 | 1320 | 1583 | 1846 | 2110 | 2373 | 2637 | 2900 | 3163 | 3426 |
| 0,3 | — | — | — | — | — | 1054 | 1492 | 1827 | 2110 | 2373 | 2637 | 2900 | 3163 | 3426 |
| 0,6 | — | — | — | — | — | — | — | — | 1394 | 1972 | 2415 | 2790 | 3118 | 3416 |
Предохранительная арматура
| Параметр | Значение |
|---|---|
| Срабатывание ПЗК при повышении давления | 1,25 Рвых. |
| Срабатывание ПЗК при понижении давления | не менее 0,5 Рвых. |
| Клапан предохранительный сбросной | ПСК-25Н |
| Давление начала срабатывания ПСК | 1,15 Рвых. |
| Присоединение: вход / выход | Ду-50 / Ду-80 |
| Соединение | Сварное, по ГОСТ 16037-80 |
| Срок службы | 35 лет |
Схема и чертежи

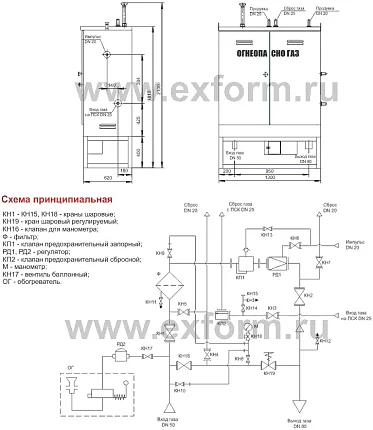

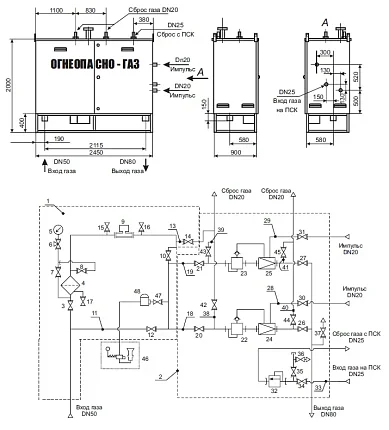

Ниже представлена газовая схема УГРШ-50Н(В)-2. Конструкторский отдел «Экс-Форма» бесплатно разработает индивидуальные схемы под ваш объект.
Рис. 1. Газовая схема УГРШ-50Н(В)-2
Сертификаты и документация
На все модификации УГРШ-50Н(В)-2 предоставляется полный пакет документов для приёмки газовой службой: паспорт изделия, паспорта на все компоненты, декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ.
Пункты ГРПШ
Смотреть →Шкафные пункты
Смотреть →Регулятор давления
Смотреть →Технические условия
Смотреть →Цена и условия заказа
Цена на УГРШ-50Н(В)-2 и его модификации предоставляется по запросу. Для получения точного расчёта:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист.
- Получите коммерческое предложение в течение 1 часа.
Доставка: по всей России транспортными компаниями. Самовывоз со склада в г. Саратове. Доставка до ТК — бесплатно.
Готовы подобрать УГРШ-50Н(В)-2?
Заполните опросный лист — инженеры рассчитают модификацию и цену за 1 час.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Экспертное мнение: как не ошибиться с выбором
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«За 15 лет работы с УГРШ я вывел три правила. Первое: не путайте Н и В. Исполнение "Н" даёт на выходе 1,5–5 кПа — для котлов и плит. "В" — 5–60 кПа для промышленных горелок. Если поставите "Н" туда, где нужно 20 кПа, горелка не запустится. Если "В" туда, где нужно 2 кПа — регулятор будет работать в неоптимальном режиме и быстро износится».
«Второе: не экономьте на обогреве. УГРШ часто ставят снаружи здания. Без обогрева при -20°C импульсные линии обмерзают за 2–3 часа. Разница в цене между версией с обогревом и без — около 15 000 рублей. Это меньше стоимости одного аварийного выезда».
«Третье: серия ДМ — это не просто буквы. Если вы в Московской области, берите ДМ. Шкафы сделаны по типовому проекту Мособлгаза: расстояния, компоновка, маркировка — всё уже согласовано. Приёмка проходит в разы быстрее».
«И последнее: если сомневаетесь — позвоните нам. Лучше потратить 15 минут на разговор с инженером, чем три месяца на переделку проекта».
Часто задаваемые вопросы
1. Чем УГРШ отличается от ГРПШ?
УГРШ — установка газорегуляторная шкафная, поставляется в полной заводской готовности. ГРПШ — газорегуляторный пункт шкафной, может требовать доукомплектации на объекте. По характеристикам они идентичны: те же РДП-50, те же две линии.
2. Можно ли дооснастить базовый УГРШ обогревом или счётчиком позже?
Технически — да. Но дороже: демонтаж обвязки, пересварка, повторные испытания, переоформление паспорта. Если есть вероятность, что в будущем потребуется обогрев или счётчик — заказывайте их сразу.
3. Что такое мембрана EFFBE и почему это важно?
Немецкая мембрана с ресурсом 500 000 циклов — в 3–5 раз выше аналогов. Основной чувствительный элемент регулятора РДП-50. Если мембрана теряет эластичность, регулятор начинает «плавать». С EFFBE эта проблема исключена.
4. Чем отличаются РДП 50, РДП 50/1 и РДП 50/2?
Это три модификации регулятора с разной пропускной способностью. РДП 50 — максимальный расход (до 5710 м³/ч). РДП 50/1 — на 20% меньше. РДП 50/2 — на 40% меньше. Конкретные цифры — в таблицах выше.
5. Нужна ли телеметрия, если объект обслуживается ежедневно?
При постоянном персонале — не обязательна. Для автоматических котельных и удалённых объектов — окупается: контроль со смартфона и уведомления об отклонениях.
6. Можно ли установить УГРШ внутри помещения?
Да. Версия без обогрева предназначена для отапливаемых помещений.
