ГРПШ-RF-25М
ГРПШ-25М на базе регулятора FE-25 используется для подачи газа конечному потребителю под низким давлением и расходом газа до 25 м3/ч. Изготавливаются двух видов - с креплением к стене или с креплением к отдельно стоящей опоре. В моделях с узлом учета внутри шкафа установлен счетчик.
- Срок службы 35 лет
- Гарантия - 12 месяцев
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГРПШ-25

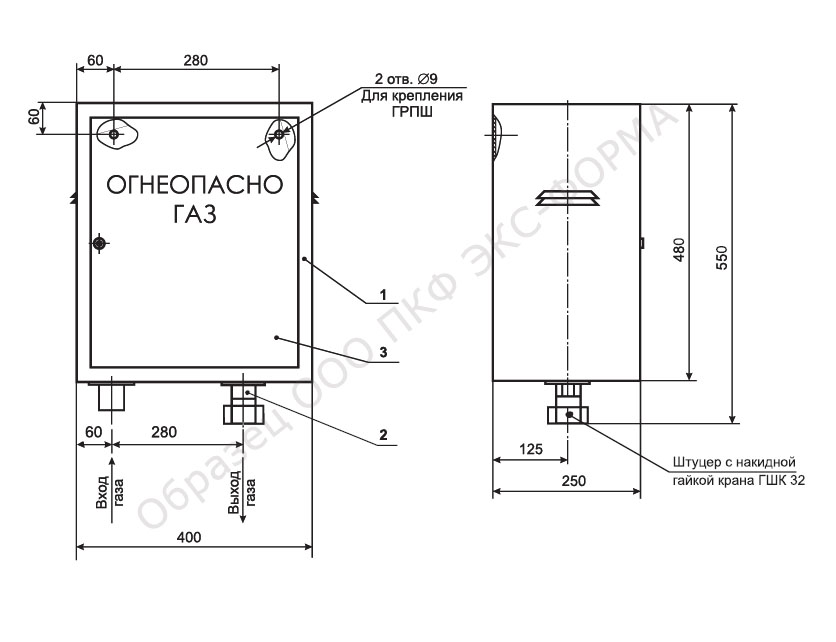

ГРПШ-25М, а также его модификация по московским требованиям ГРПШ-25М с фильтром газа, в соответствии с представленными схемами состоят из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.

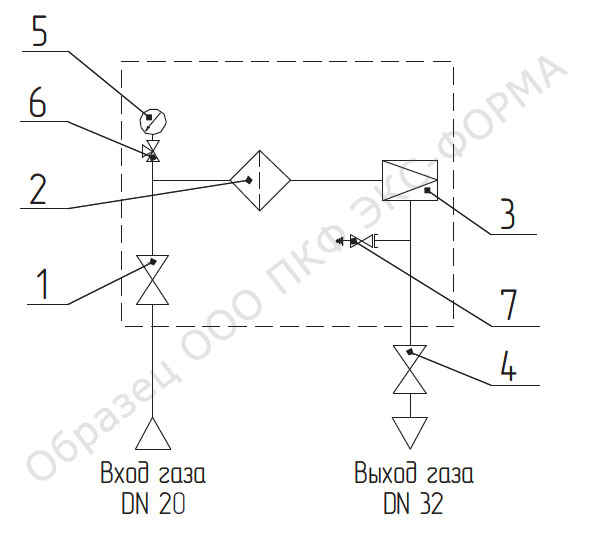

Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа (EKB-25, FE-25, RF-25), крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра.
Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.
ГРПШ-25М работает следующим образом:
Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давления установлены манометры. Регулятор имеет встроенный сбросной клапан, который срабатывает при незначительных скачках давления. В случае резкого скачка давления газа на входе автоматически сработает встроенный в регулятор запорный клапан. Повторный запуск регулятора осуществляется вручную специалистами газовой компании либо в соответствии с паспортом.
МЕРЫ БЕЗОПАСНОСТИ ПО ЭКСПЛУАТАЦИИ ГРПШ-25М
Цена ГРПШ-25М предоставляется по запросу в нашу компанию.
Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-25 уточняйте по e-mail или по телефону.
Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЙ ПРИ ЗАКАЗЕ
ГРПШ-25М, а также его модификация по московским требованиям ГРПШ-25М с фильтром газа, в соответствии с представленными схемами состоят из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.
Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа (EKB-25, FE-25, RF-25), крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра.
Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.
ГРПШ-25М работает следующим образом:
Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давления установлены манометры. Регулятор имеет встроенный сбросной клапан, который срабатывает при незначительных скачках давления. В случае резкого скачка давления газа на входе автоматически сработает встроенный в регулятор запорный клапан. Повторный запуск регулятора осуществляется вручную специалистами газовой компании либо в соответствии с паспортом.
МЕРЫ БЕЗОПАСНОСТИ ПО ЭКСПЛУАТАЦИИ ГРПШ-25М
- ГРПШ-25М модели "ЭКС-ФОРМА" шкафные соответствуют требованиям ГОСТ 12.2.003-91, ГОСТ Р53672-2009, ПБ 12-529-03, СНиП 42-01-2002 (СП 62 13330.2011).
- К обслуживанию ГРПШ-25 допускаются лица прошедшие проверку знаний в соответствии с ПБ 12-529-03, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия настоящему руководству по эксплуатации и паспортам, РЭ на комплектующее оборудование.
- При испытании и пуске в работу ГРПШ запорную арматуру открывать медленно и плавно.
- Дверка ГРПШ должна закрываться и запираться на ключ.
- На шкафе нанесена предупредительная надпись «ОГНЕОПАСНО-ГАЗ».
- ГРП шкафные в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывают.
ЦЕНА, СРОК ИЗГОТОВЛЕНИЯ И ДОСТАВКА ГРПШ-25М
Цена ГРПШ-25М предоставляется по запросу в нашу компанию.
Сроки изготовления в зависимости от складских запасов и загрузки производства составляют от 10 до 30 дней. Имеются изделия в наличии. Информацию о наличии ГРПШ-25 уточняйте по e-mail или по телефону.
Доставка осуществляется любым видом транспорта во все регионы. Возможен самовывоз ГРПШ со склада или из офиса.
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЙ ПРИ ЗАКАЗЕ
- ГРПШ-25М модели "ЭКС-ФОРМА" c регулятором EKB-25. ТУ 4859-022-12213528-05
