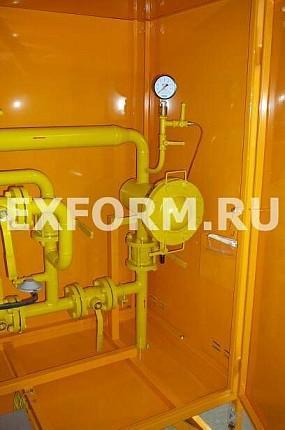

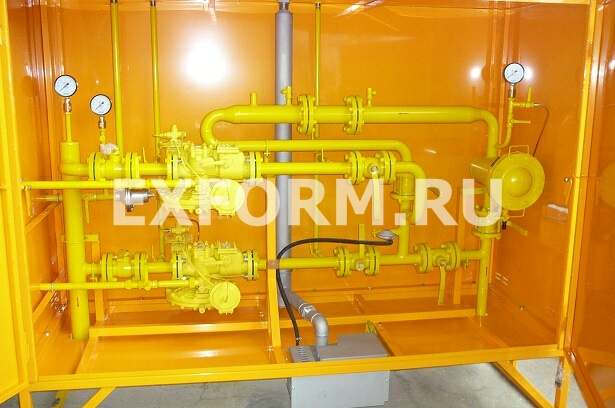

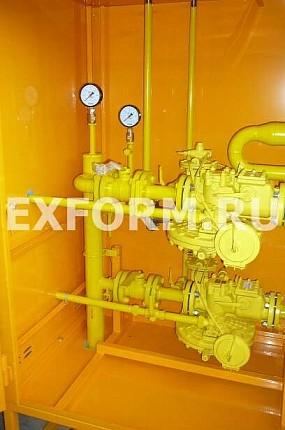

Газорегуляторные установки ГРУ-13-2Н(В)У1 и ГРУ-13-2ВУ1 состоят из металлической рамы, к которой крепятся опоры, на которых смонтированы приборы для очистки, редуцирования и подачи газа на промышленные и бытовые объекты. Установки ГРУ с регуляторами РДГ-50Н(В) должны эксплуатироваться в отапливаемых закрытых помещениях (здания котельных, производственные здания и т.д.).

Технологическое оборудование газорегуляторной установки состоит из основной и резервной линии редуцирования.

Каждая линия редуцирования состоит из:

1. крана ГШК-50Ф фланцевого в качестве запорного устройства на входе;
2. фильтра ФГ-50 для очистки газа со степенью фильтрации до 25 мкм. Для контроля загрязненности фильтра предусмотрен датчик перепада давления ДПД. Кран ГШК-ДУ15 служит для слива конденсата из фильтра;
3. регулятора давления газа РДГ-50Н или РДГ-50В, предназначенного для редуцирования давления газа и поддержания его на заданном уровне, и автоматического отключения в случае выхода давления газа за контролируемые пределы.
4. крана фланцевого шарового ГШК-80Ф на выходе;
5. импульсного трубопровода с краном ГДК ДУ-25;
6. предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК ДУ-25 и сбросного трубопровода. Для замера давления и настройки ПСК-25 предназначены краны муфтовые ДУ-15.

Для замера давления на входе и выходе установлены манометры.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20  на каждой линии редуцирования.

Примеры записи для проектов

- ГРУ-13-1Н-У1 с одной линией редуцирования с регулятором РДГ-50Н и съемным байпасом. ТУ 4859-012-12213528-04
- ГРУ-13-2ВУ1 с основной и резервной линиями редуцирования, с двумя регуляторами РДГ-50В. ТУ 4859-012-12213528-04

Технические характеристики ГРУ-13-2Н(В)-У1

Наименование	ГРУ-13-2Н-У1	ГРУ-13-2В-У1
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДГ-50Н	РДГ-50В
Максимальное входное давление, МПа	1,2
Диапазон настройки выходного давления, кПа	1 — 60	60 — 600
Пропускная способность, м³ /ч, при входном давлении, Мпа:	РДГ-50Н             РДГ-50В
При Рвх: 0,05 МПа	330	-
При Рвх: 0,1 МПа	880	880
При Рвх: 0,2 МПа	950	950
При Рвх: 0,3 МПа	1320	1320
При Рвх: 0,4 МПа	2200	2200
При Рвх: 0,5 МПа	2624	2624
При Рвх: 0,6 МПа	3040	3040
При Рвх: 0,7 МПа	3480	3480
При Рвх: 0,8 МПа	3920	3920
При Рвх: 0,9 МПа	4360	4360
При Рвх: 1,0 МПа	4800	4800
При Рвх: 1,1 МПа	5240	5240
При Рвх: 1,2 МПа	5680	5680
Неравноммерность регулирования, %	±10
Диапазон настройки давления, срабатывания отключающего устройства ПЗК-50:
При повышении входного давления, МПа:	0,002 — 0,075	0,03 — 0,75
При понижении входного давления, МПа:	0,0003 — 0,003	0,003 — 0,03
Предохранительный сбросной клапан	ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа	1.15 Рвых.
Температура окружающего воздуха, °С	+1 С…+35 С
Система обогрева	без обогрева
Расход для системы обогрева,м³ /ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду-50 Ду-80 Ду-25
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал	не реже раза в 5 лет
Средний срок службы, лет	35
Назначенный срок службы, лет	35
Масса, кг	250

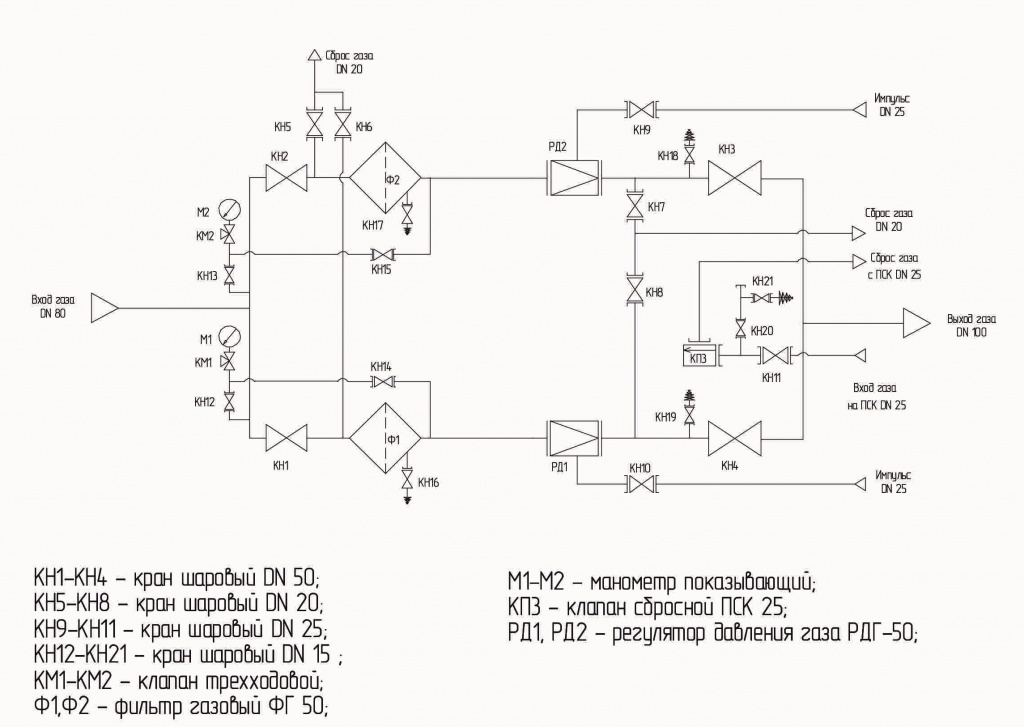

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРУ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
