ГРУ-15-2Н(В)У1
Газорегуляторные установки ГРУ-15-2НУ1 и ГРУ-15-2ВУ1 выпускаются на нашем предприятии с двумя регуляторами РДГ-80 с основной и резервной линией редуцирования газа с настройкой на низкое, среднее и высокое выходное давление. Установки предназначены для подачи газа потребителю с расходом до 14.000 м3/ч. Устанавливаются в закрытых отапливаемых помещениях.
- Срок службы 35 лет
- Гарантия 3 года
- Межсервисный интервал 7 лет
-
ИНТЕРГАЗСЕРТ
Газорегуляторные установки на раме ГРУ-15-2Н-У1 и ГРУ-15-2В-У1 применяются в системах газоснабжения сельских и городских населенных пунктов, комуннально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.
Пример записи оборудования для проектов газоснабжения:
Принцип работы ГРУ-15-2Н(В)-У1
Газорегуляторные установки ГРУ-15-2Н(В)-У1 состоят из металлической рамы, на которой с помощью опор и хомутов установлено технологическое оборудование для редуцирования газа.
Установки работают следующим образом:
На время проведения сервисных или ремонтных работ в работу пускается резервная линия. После можно оставить в работе резервную, либо переключить на основную (названия условные, линии полностью идентичны).

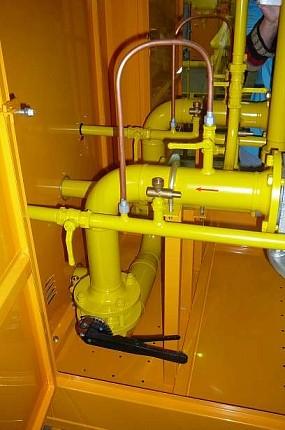

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
ГРУ-15-2НУ1 и ГРУ-15-2ВУ1 подходят для сетей газоснабжения со следующими характеристиками:
Пример записи оборудования для проектов газоснабжения:
- ГРУ-15-2Н-У1 — газорегуляторная установка на раме на базе двух регуляторов РДГ-80Н;
- ГРУ-15-2В-У1 — газорегуляторная установка на раме на базе двух регуляторов РДГ-80В.
Принцип работы ГРУ-15-2Н(В)-У1
Газорегуляторные установки ГРУ-15-2Н(В)-У1 состоят из металлической рамы, на которой с помощью опор и хомутов установлено технологическое оборудование для редуцирования газа.
Установки работают следующим образом:

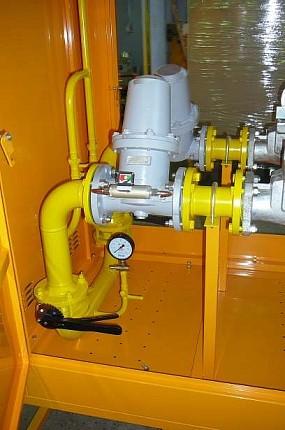

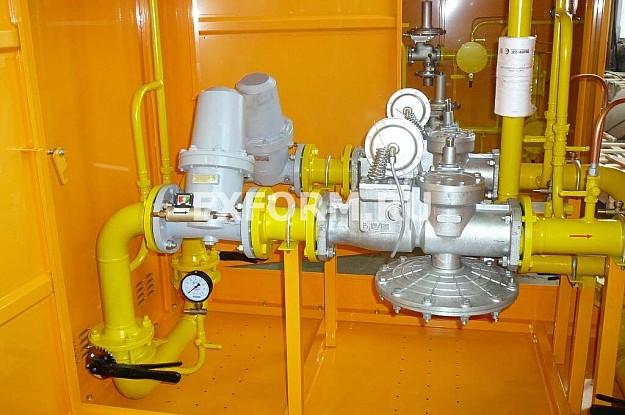

- Газ по входному трубопроводу через входной кран шаровой ДУ-80, поступает в фильтр ФГ-80 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа РДГ-80Н(В), где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран шаровой ДУ-100 газ поступает к потребителю.
- При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан ПСК-50, и происходит сброс газа в атмосферу.
- При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.
На время проведения сервисных или ремонтных работ в работу пускается резервная линия. После можно оставить в работе резервную, либо переключить на основную (названия условные, линии полностью идентичны).
На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.
ГРУ-15-2НУ1 и ГРУ-15-2ВУ1 подходят для сетей газоснабжения со следующими характеристиками:
- давление в газопроводе от 0.1 до 1.2 МПа;
- расход газа потребителем до 14.000 м3/ч;
- давление на выходе от 1.5 до 600 кПа.
