ГРУ-16-2НУ1 и ГРУ-16-2В-У1 выпускаются на нашем предприятии с двумя регуляторами давления газа РДГ-150 с настройкой на низкое, среднее или высокое выходное давление. Пропускная способность установки до 32000 м3/ч.
  • Срок службы 35 лет
  • Гарантия 3 года
  • Межсервисный интервал 7 лет
  • ИНТЕРГАЗСЕРТ

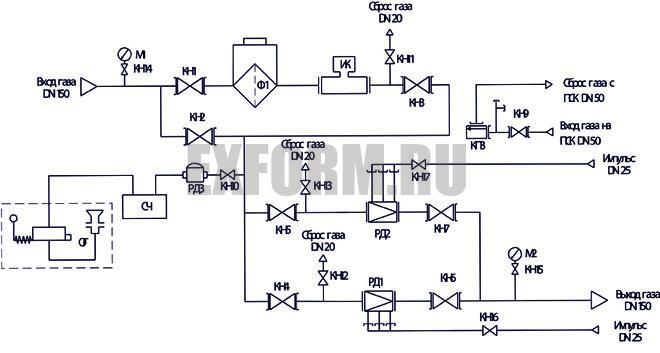

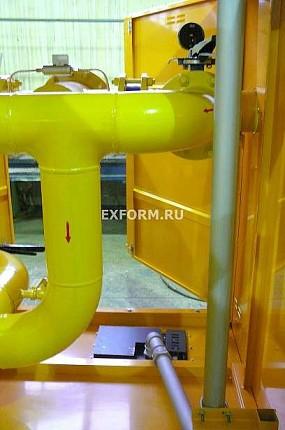

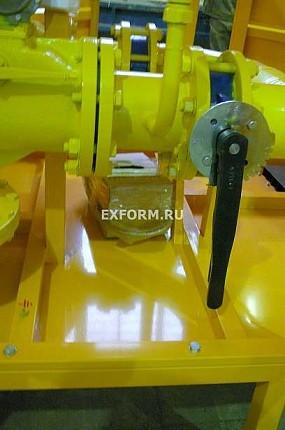

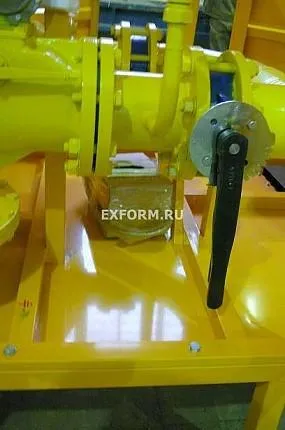

Установка ГРУ-16-2Н(В)-У1 выпускается на металлической раме, на которой смонтировано технологическое оборудование (включает в себя линию фильтрации и линии редуцирования) Линия фильтрации состоит из фильтра ФГ-150 с кранами для слива конденсата и индикатора загрязненности фильтрующего элемента.
  • Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена резервная линия с фильтром ФГ-150.
  • Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод с краном ГШК ДУ-25.
Линия редуцирования состоит из основной и резервной линии.

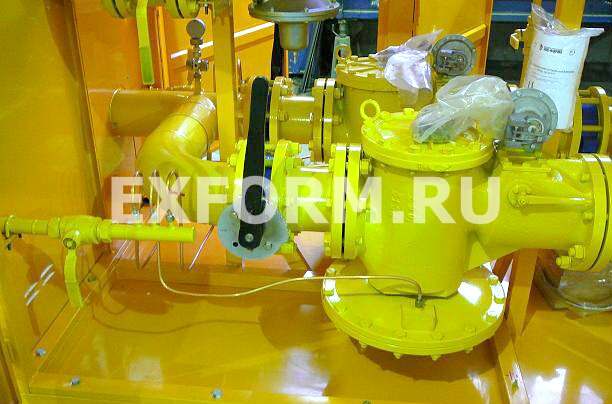

  • Каждая линия редуцирования состоит из затвора поворотного ДУ-150 на входе, регулятора давления газа РДГ-150 предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов, затвора поворотного ДУ-150 на выходе, импульсного трубопровода с краном ГШК ДУ-25.
    Для замера давления на выходе предусмотрен манометр с клапаном трехходовым.
  • Для аварийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной ПСК-50 с подводящим патрубком и краном ДУ-50 шаровым.
    Для замера давления и настройки клапана запорного предусмотрены штуцера.
  • Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами шаровыми ДУ-25.
Размещение и монтаж газорегуляторной установки должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529, СНиП 42-01(СП 62.13330.2011) в следующей последовательности:
  1. установить изделие на ровном и твердом основании в отапливаемом и проветриваемом помещении;
  2. установить продувочные и сбросные трубопроводы;
  3. произвести подключение к газопроводу.
Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529.
Подготовку к работе комплектующих приборов входящих в состав пункта производить согласно паспортам, РЭ на данные приборы.

Пуск в работу изделия производить в следующей последовательности:
  1. подать к входному патрубку давление;
  2. проверить давление по манометру М1, открыв клапан КН14. Плавно заполнить трубопровод газом, поднимая давление до рабочего значения, открыв затвор поворотный КН1.
  3. открыть затворы поворотные КН3, КН4, КН6, краны КН16, КН9. Согласно руководству по эксплуатации на регулятор РДГ 150В произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допуская резких скачков расхода и пневмоударов). За значением давления следить по показаниям манометра М2, подключенному к клапану КН15;
  4. при работе на резервной линии соблюдать такую же последовательность действий. Основная линия редуцирования отключается путем перекрытия затворов поворотных КН4, КН6 и крана КН16;
  5. при работе на резервной линии фильтрации закрыть затворы поворотные основной линии, открыть затвор поворотный резервной линии, сбросить давление с линии с помощью крана шарового.

Для расчета конфигурации оборудования требуется обратиться к менеджеру. Менеджер оформит заявку в отдел главного конструктора.
