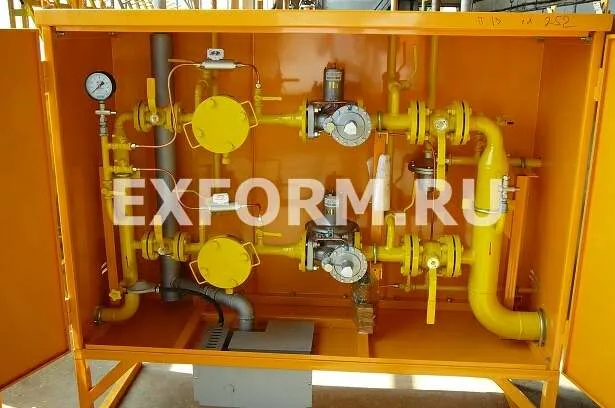

Технологическое газовое оборудование состоит из двух линий редуцирования: основной и резервной. Оборудование крепится к раме хомутами и опорами

Каждая линия редуцирования ГРУ-04-2У1 состоит из:

1. крана шарового ДУ-50 фланцевого в качестве запорного устройства на входе;

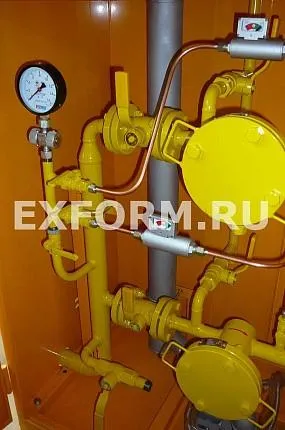

2. фильтра ФГ-50  со степенью фильтрации до 25 мкм. Для визуального наблюдения за давлением газа на входе в ГРУ установлен показывающий манометр. Для контроля загрязненности фильтра предусмотрен датчик перепада давления ПДП с указанием степени загрязненности. Для слива конденсата из фильтра предусмотрена пробка.

3. двух регуляторов давления газа РДНК-400 с встроенным запорным и сбросным устройством;

4. крана шарового  фланцевого ДУ-50  на выходе;

5. импульсного трубопровода с кранами шаровыми ДУ-15;

6. предохранительного сбросного клапана ПСК-25Н, служащего для сброса газа в атмосферу при колебаниях входного давления с  подводящим трубопроводом с краном шаровым ДУ-25 и сбросного трубопровода.

Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы.

Пуск в работу ГРПШ-04-2У1 необходимо производить в следующей последовательности:

1. подать к входному патрубку давление;

2. проверить давление по манометру на входе, открыв кран муфтовый ду-25 и клапан для манометра. Плавно заполнить трубопровод газом, поднимая давление до рабочего значения, открыв кран фланцевый ДУ-50 основной линии редуцирования.

3. открыть краны на ПСК, на импульс и на выход газа. Согласно руководству по эксплуатации  на регулятор РДНК-400, произвести  его настройку до рабочего давления по показателям выходного манометра. Увеличение расхода газа необходимо поднимать плавно, без резких скачков  и пневмоударов.

4. при пуске в работу резервную линию, соблюдать такую же последовательность действий. Основная линия редуцирования отключается путем перекрытия кранов после регулятора, крана на входе. После отключения основной линии необходимо выполнить ее "продувку" открыв кран продувочного газопровода.

5. для настройки сбросного клапана ПСК-25Н необходимо использовать автономный источник давления.

Техническое обслуживание ГРУ-04-2У1

В процессе эксплуатации пункта необходимо выполнять:

• осмотр технического состояния в сроки, устанавливаемые инструкциями эксплуатирующей организации;

• проверку параметров срабатывания предохранительных запорных и сбросных клапанов, в срок, указанный в паспортах на эти изделия,  а также обязательно после каждого ремонта оборудования;

• проводить техническое обслуживание не реже одного раза в полгода;

• проводить текущий ремонт не реже одного раза  в 5 лет. Купить комплект запчастей для ремонта ГРУ-04-2У1 можно в нашей компании.

• давление газа до и после регулятора,
• перепад давления на фильтре,
• отсутствие утечек газа (с помощью мыльной эмульсии),

• надежность взвода и срабатывания клапана-отсекателя.

При техническом обслуживании пункта необходимо выполнять:

• проверку плотности закрытия шаровых кранов и предохранительных клапанов;

• проверку плотности всех соединений, в случае обнаружения утечек - устранить их.

• осмотр и очистку фильтра. При невозможности очистки фильтра необходимо купить новые кассеты, которые поставляет ООО ПКФ "ЭКС-ФОРМА";

• смазку трущихся частей и перенабивку сальников;

• определение плотности и чувствительности мембран;

• продувку импульсных трубок;

• проверку параметров настройки запорных и сбросных клапанов.

При текущем ремонте производятся:

• ремонт регулятора давления, предохранительных клапанов в соответствии с указаниями в паспортах на изделия;

• ремонт и замена всех изношенных деталей;

• проверка надежности крепления технологической обвязки к раме;

• разборка или замена запорной арматуры, не обеспечивающей герметичности закрытия;

• прочие работы, предусмотренные инструкцией обслуживающей организации.
