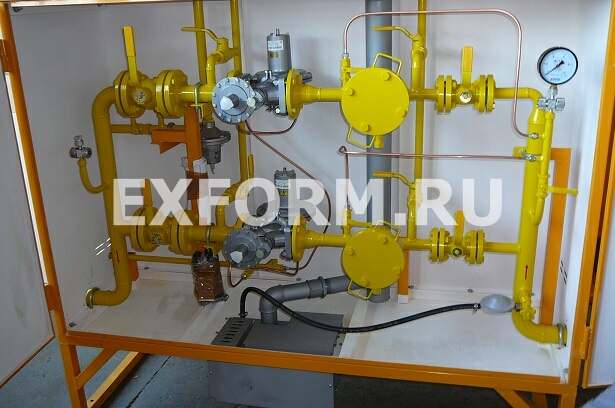

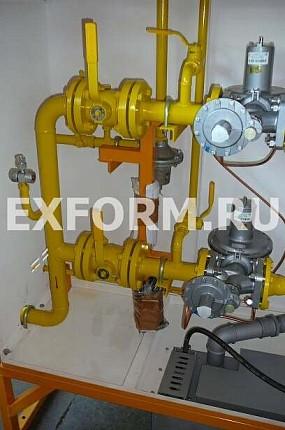

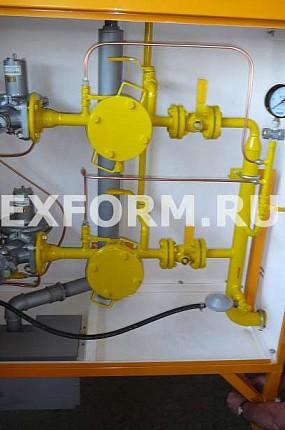

Газорегуляторная установка ГРУ-05-2У1 состоит из металлической рамы, на которой смонтировано оборудование для очистки и редуцирования газа.

Технологическое газовое оборудование состоит из двух линий редуцирования: основной и резервной. Оборудование крепится к раме хомутами и опорами

Каждая линия редуцирования состоит из:

1. крана шарового фланцевого Ду-50 на входе;
2. фильтра ФГ-50 предназначенного для очистки газа со степенью фильтрации до 25 мкм. На фильтрах установлены датчики перепада давления. Для слива конденсата из фильтра предусмотрен кран.
3. регулятора давления газа РДНК-400М, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
4. крана шарового ДУ-50 на выходе;
5. импульсного трубопровода;
6. предохранительного сбросного клапана ПСК-25 служащего для аварийного сброса газа в атмосферу.

Для безопасного проведения ремонтных работ предусмотрены продувочные трубопроводы.

Монтаж и пуск в эксплуатацию ГРУ-05-2У1

Размещение и монтаж пункта должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529, СНиП 42-01(СП 62.13330.2011) в следующей последовательности:

1. установить изделия на ровном и жестком основании;
2. установить продувочные и сбросные трубопроводы;
3. произвести подключение к газопроводу.

Диаметр газопровода за пунктом определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

• После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529.
• Подготовку к работе комплектующих приборов входящих в состав пункта производить согласно паспортам, РЭ на данные приборы.

Пуск в работу производится в следующей последовательности:

1. подать к входному патрубку давление;
2. проверить давление по манометру на входе. Плавно заполнить трубопровод газом, поднимая давление до рабочего значения, открыв кран основной линии редуцирования.
3. открыть другие краны рабочей линии редуцирования. Согласно руководству по эксплуатации на регулятор РДНК-400М произвести его запуск и настройку, обеспечив постепенное увеличение расхода газа до рабочего (не допуская резких скачков расхода).
4. при работе на резервной линии соблюдать такую же последовательность действий. Основная линия редуцирования отключается путем перекрытия кранов КН1, КН13, КН2.
5. настройку предохранительного сбросного клапана ПСК-25 производить с использованием автономного источника давления.

Цена, условия доставки ГРУ-05-2У1

Цена на изделие ГРУ-05-2У1 предоставляется по официальному запросу в нашу компанию и рассчитывается на основе газовой и габаритной схемы изделия, которую наш конструкторский отдел бесплатно разработает исходя из требований заказчика. Купить ГРУ-05-2У1 можно по 100% предоплате. Доставка осуществляется во все регионы любыми видами транспорта.

Технические характеристики ГРУ-05-2У1

Наименование	ГРУ-05-2У1
Регулируемая среда	Природный газ по ГОСТ 5542
Регулятор давления газа	РДНК-400М
Максимальное входное давление, МПа	0,6
Диапазон настройки выходного давления, кПа	2,0 — 0,5
Пропускная способность, м³ /ч, при входном давлении, Мпа:	РДНК-400М
При Рвх: 0,05 МПа	55
При Рвх: 0,1 МПа	100
При Рвх: 0,2 МПа	180
При Рвх: 0,3 МПа	300
При Рвх: 0,4 МПа	400
При Рвх: 0,5 МПа	500
При Рвх: 0,6 МПа	600
Неравномерность регулирования, %	±10
Диапазон срабатывания запорного клапана, кПа:
При повышении входного давления, кПа:	не менее 0.5 Рвых.
При понижении входного давления, кПа:	1.25 Р вых. +-10%
Клапан предохранительный сбросной	ПСК-25Н
Давление начала срабатывания сбросного клапана, кПа	1.15 Р вых.
Температура окружающего воздуха, °С	+1…+45
Система обогрева	отсутствует
Расход для системы обогрева,         м³ /ч	0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм	Ду 50 Ду 65 Ду 15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)	5
Средний срок службы, лет	35
Назначенный срок службы, лет	35
Масса, кг	130

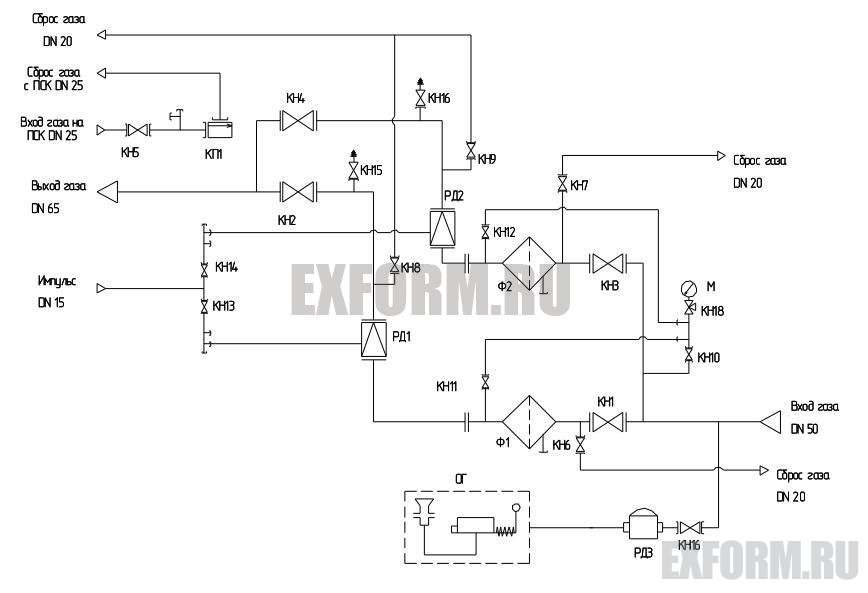

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРУ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
