ГРУ-100Н(В)-2
Газорегуляторная установка ГРУ-100Н(В)-2 выпускается с основной и резервной линиями редуцирования газа и предназначена для газоснабжения объектов с максимальным расходом газа до 25.000 м³/ч с низким или высоким выходным давлением.
- Срок службы 35 лет
- Гарантия 3 года
- Межсервисный интервал 7 лет

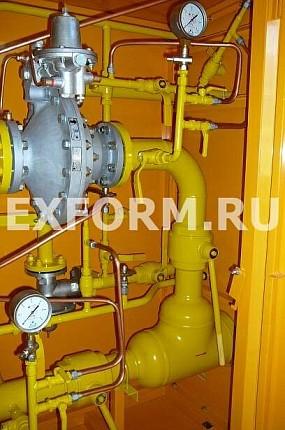

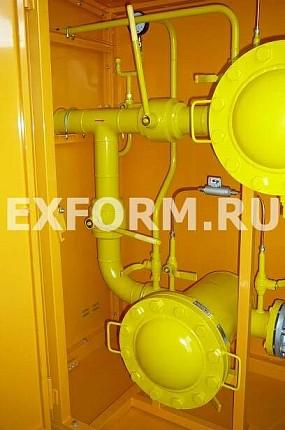

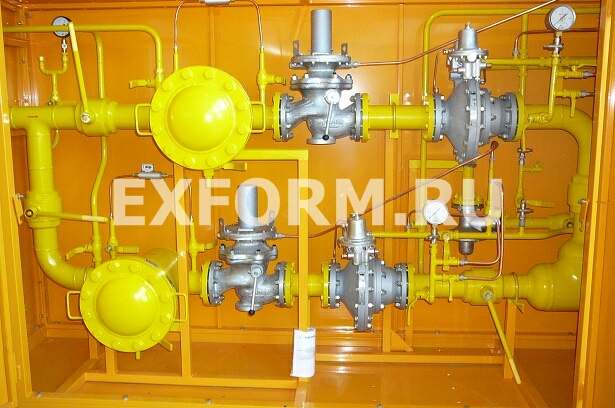

Установка ГРУ-100Н(В)-2 состоит из металлической рамы, на которой смонтировано технологическое оборудование. Установки ГРУ предназначены для работы внутри отапливаемых и вентилируемых помещений с температурой воздуха от +5 до + 45 С.

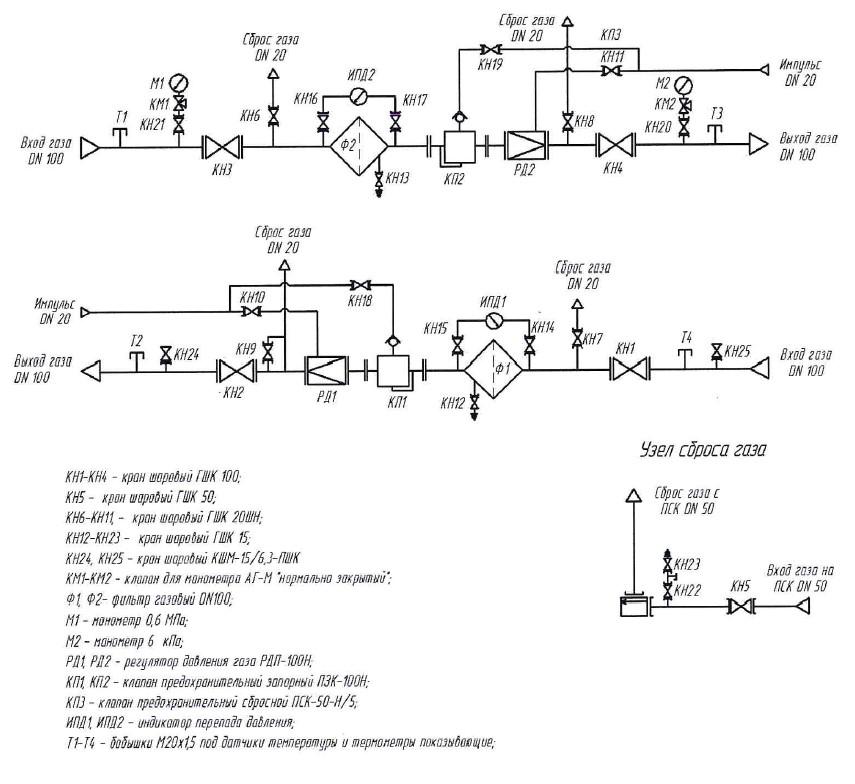

Линия редуцирования состоит из:
1) крана ГШК ДУ-100 под приварку на входе;
2) фильтра ФГ-100, с индикатором загрязненности. Установленный на фильтре кран ГШУ ДУ-15 муфтовый служит для слива конденсата. Для замера перепада давления на фильтре предусмотрены краны шаровые ДУ-15;
3) клапана предохранительного запорного ПЗК-100Н(В), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РДП-100Н(В), предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана ГШК ДУ-100 под приварку на выходе;
6) импульсного трубопровода с кранами шаровыми муфтовыми ДУ-25;
7) сбросного клапана ПСК-50.
Линия редуцирования состоит из:
1) крана ГШК ДУ-100 под приварку на входе;
2) фильтра ФГ-100, с индикатором загрязненности. Установленный на фильтре кран ГШУ ДУ-15 муфтовый служит для слива конденсата. Для замера перепада давления на фильтре предусмотрены краны шаровые ДУ-15;
3) клапана предохранительного запорного ПЗК-100Н(В), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;
4) регулятора давления газа РДП-100Н(В), предназначенного для снижения давления газа и поддержания его в заданных пределах;
5) крана ГШК ДУ-100 под приварку на выходе;
6) импульсного трубопровода с кранами шаровыми муфтовыми ДУ-25;
7) сбросного клапана ПСК-50.
