Газорегуляторная установка ГРУ-200Н(В)-2 — это смонтированная на раме установка с основной и резервной линиями редуцирования газа, предназначенная для газоснабжения объектов с максимальным расходом до 100 000 м³/ч. В отличие от шкафных (ГРПШ) и блочных (ПГБ) пунктов, ГРУ устанавливается внутри отапливаемых помещений с вентиляцией при температуре от +5 до +45°С. Цена — от 150 000 руб. в зависимости от комплектации.
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 3 года
- Межсервисный интервал: 7 лет
- Регулятор: РДП-200
- Линий редуцирования: 2 (основная + резервная)
- Максимальный расход: до 100 000 м³/ч
- Сертификат: ИНТЕРГАЗСЕРТ
8 (800) 550-52-31 или market@exform.ru
Содержание
- Чем ГРУ отличается от ГРПШ и ПГБ
- Устройство и состав установки
- Технические характеристики
- Пропускная способность
- Схема и габаритный чертёж
- Сертификаты и документация
- Цена, сроки, доставка
- Часто задаваемые вопросы
Чем ГРУ отличается от ГРПШ и ПГБ
Газорегуляторные установки различаются по типу размещения и степени защиты от внешней среды. Выбор между ГРУ, ГРПШ и ПГБ зависит от того, где и в каких условиях будет эксплуатироваться оборудование.
| Параметр | ГРУ | ГРПШ | ПГБ |
|---|---|---|---|
| Исполнение | Открытая рама | Металлический шкаф | Утеплённый блок-контейнер |
| Размещение | Внутри отапливаемого помещения | На улице | На улице |
| Температура эксплуатации | +5…+45°С | −40…+45°С | −60…+45°С |
| Обогрев | Не требуется | Опционально | Газовый или электрический |
| Цена | Самая низкая | Средняя | Самая высокая |
Устройство и состав установки
ГРУ-200Н(В)-2 смонтирована на металлической раме и включает две линии редуцирования — основную и резервную. При выходе основной линии из строя или плановом обслуживании подача газа автоматически переключается на резервную — отключения потребителей не происходит.
Установка выпускается в двух исполнениях:
- ГРУ-200Н-2 — с низким выходным давлением (1,5–60 кПа);
- ГРУ-200В-2 — с высоким выходным давлением (60–600 кПа).
В состав каждой линии входят: регулятор давления РДП-200, предохранительный запорный клапан, фильтр газа, предохранительный сбросной клапан и комплект запорной арматуры. Опционально установка может быть укомплектована узлом учёта расхода газа (исполнение «ЭК»).
Технические характеристики
| Параметр | ГРУ-200Н-2-ЭК | ГРУ-200В-2 |
|---|---|---|
| Тип регулятора давления газа | РДП-200Н | РДП-200В |
| Регулируемая среда | Природный газ ГОСТ 5542-87 | |
| Температура окружающего воздуха, °С | +5…+45 | |
| Давление газа на входе, МПа | до 1,2 | |
| Диапазон настройки выходного давления, кПа | 1,5–60 | 60–600 |
| Срабатывание ПЗК при понижении Рвых | 0,3–30 кПа | 30–300 кПа |
| Срабатывание ПЗК при повышении Рвых | 2–75 кПа | 300–750 кПа |
| Давление срабатывания сбросного клапана | 0,5–70 кПа | 60–700 кПа |
| Тепловая мощность обогревателя (при 2,0 кПа), кВт | 0,5 | |
| Тепловая мощность обогревателя (при 3,6 кПа), кВт | 0,7 | |
| Соединение | Фланцевое | |
| Условный проход на входе, Ду | 200 | |
| Условный проход на выходе, Ду | 400 | |
| Условный проход импульса, Ду | 50 | |
| Масса, кг, не более | 14 000 | |
Пропускная способность
| Входное давление, МПа | ГРУ-200Н-2-ЭК | ГРУ-200В-2 |
|---|---|---|
| 0,05 | 11 620 | — |
| 0,1 | 15 480 | 15 480 |
| 0,2 | 23 220 | 23 220 |
| 0,3 | 30 960 | 30 960 |
| 0,4 | 38 700 | 38 700 |
| 0,5 | 46 440 | 46 440 |
| 0,6 | 54 180 | 54 180 |
| 0,7 | 61 920 | 61 920 |
| 0,8 | 69 660 | 69 660 |
| 0,9 | 77 400 | 77 400 |
| 1,0 | 85 140 | 85 140 |
| 1,1 | 92 880 | 92 880 |
| 1,2 | 100 000 | 100 000 |

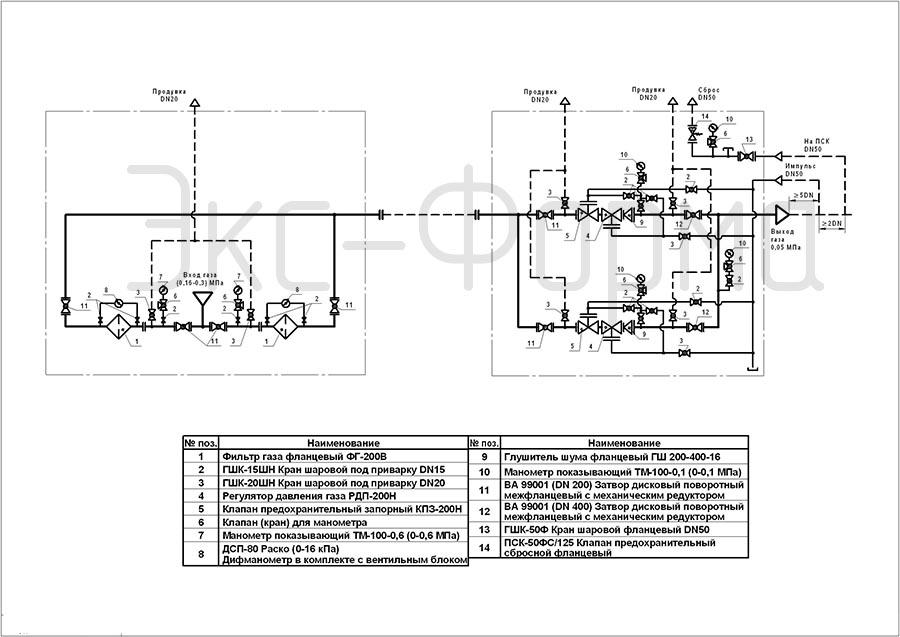

Схема и габаритный чертёж

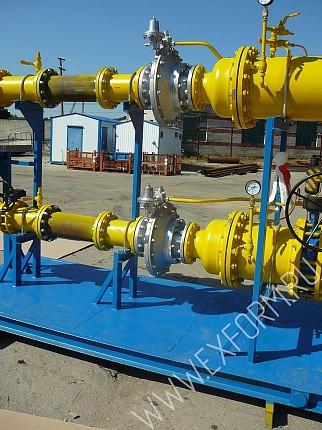

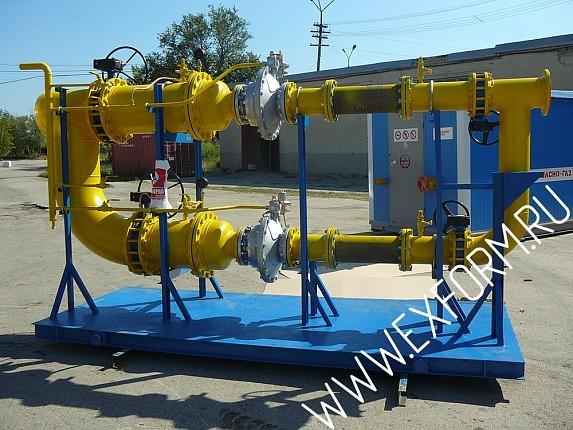

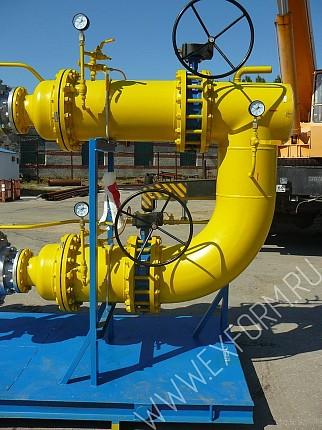

Рис. 1. Общий вид ГРУ-200Н(В)-2

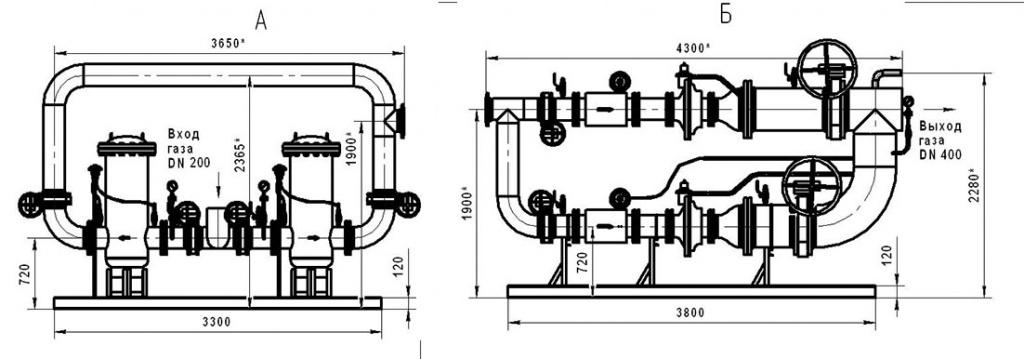

Рис. 2. Габаритный чертёж ГРУ-200Н(В)-2
Сертификаты и документация
На все газорегуляторные установки предоставляется полный пакет документов. Ниже — действующие сертификаты на оборудование «Экс-Форма»:
Пункты ГРПШ — №00075/0139
Смотреть PDF →Пункты ГРПШ — №00128/0156
Смотреть PDF →Газорегуляторные установки
Смотреть →Смотреть все сертификаты на оборудование
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«ГРУ-200 — это установка для котельных и ГРП, где уже есть отапливаемое помещение. Не надо переплачивать за шкаф или контейнер, если у вас есть кирпичное здание с отоплением. Но есть нюанс: смотрите на вентиляцию. Если помещение не проветривается, при срабатывании ПСК газ может накопиться. Мы всегда предупреждаем: ГРУ — только в помещениях с естественной или принудительной вентиляцией».
«Был объект в промзоне: заказали ГРУ-200В-2 с расходом 85 000 м³/ч для новой котельной. Помещение было готово, отопление подведено. Смонтировали за два дня, запустили — всё работает. Через месяц звонят: "у вас регулятор не держит". Приехали — а в помещении +48°С, вентиляцию не включили. При такой температуре мембрана плывёт. Включили вентиляцию — проблема ушла за час. Мораль: ГРУ любит тепло, но не жару. Держите +15…+30, и она отработает 35 лет».
Цена, сроки изготовления, условия доставки
Ориентировочная стоимость ГРУ-200Н(В)-2 — от 150 000 руб. в зависимости от комплектации, наличия узла учёта и дополнительных опций. Для точного расчёта цены:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове. Гарантия — 3 года, межсервисный интервал — 7 лет.
Цена, сроки изготовления, условия доставки
Ориентировочная стоимость ГРУ-200Н(В)-2 — от 150 000 руб. в зависимости от комплектации, наличия узла учёта и дополнительных опций. Для точного расчёта цены:
- Заполните опросный лист на ГРУ (DOCX) — укажите требуемые параметры.
- Или позвоните: 8 (800) 550-52-31 / напишите: market@exform.ru.
- Получите коммерческое предложение в течение 1 часа.
Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове. Гарантия — 3 года, межсервисный интервал — 7 лет.
Часто задаваемые вопросы (FAQ)
1. Можно ли установить ГРУ-200 на улице?
Нет. ГРУ предназначена для установки внутри отапливаемых помещений с температурой +5…+45°С. Для уличной установки используйте ГРПШ (шкафной) или ПГБ (блочный).
2. Зачем нужна резервная линия редуцирования?
Резервная линия автоматически включается при отказе основной или при плановом обслуживании. Для объектов, где остановка газоснабжения недопустима (котельные, производственные цеха), это обязательное требование.
3. Чем ГРУ-200Н-2 отличается от ГРУ-200В-2?
Только диапазоном выходного давления: «Н» — низкое (1,5–60 кПа), «В» — высокое (60–600 кПа). Выбор зависит от требований вашего газоиспользующего оборудования.
4. Нужна ли принудительная вентиляция в помещении с ГРУ?
Да, обязательно. При срабатывании предохранительного сбросного клапана (ПСК) газ сбрасывается в атмосферу, и без вентиляции возможно его накопление. Помещение должно быть оснащено естественной или принудительной вентиляцией.
