Установки газорегуляторные ГРУ-50Н-2 и ГРУ-50В-2 (далее установка) предназначены для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Условия эксплуатации установки должны соответствовать климатическому исполнению УХЛ4 ГОСТ 15150.

Установка выпускается в двух исполнениях:

• ГРУ-50Н-2 на базе РДП-50Н - с низким выходным давлением;
• ГРУ-50В-2 на базе РДП-50В - с высоким выходным давлением.

Установка выпускается с различными вариантами входа-выхода газа в зависимости от требований заказчика. Возможно угловое исполнение установки. Климатические условия эксплуатации должны соответствовать УХЛ4 ГОСТ 15150 (от +1С до +35С). Пример записи обозначения для включения в проект:

• «Установка газорегуляторная ГРУ-50Н-2 ТУ 4859-012-12213528-04»
• «Установка газорегуляторная ГРУ-50В-2 ТУ 4859-012-12213528-04»

Технические характеристики ГРУ-50Н(В)-2

Наименование параметра или размера	ГРУ-50Н-2	ГРУ-50В-2
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 - 1,2	0,1 - 1,2
Диапазон выходных давлений, МПа	0,0015 - 0,06	0,06 -0,6
Пределы настройки контролируемого давления клапана ПЗК-50: - нижний предел, МПа - верхний предел, МПа	0,0003 - 0,003 0,002 - 0,075	0,003 - 0,03 0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	0,0005 - 0,07	0,06 - 0,7
Стабильность поддержания выходного давления, %, не более	±5	±5
Тип соединения с газопроводом - вход, мм - выход, мм	Фланцевый ГОСТ 12820 50 80	Фланцевый ГОСТ 12820 50 80
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	2000 620 800	2000 620 800
Масса, кг, не более	250	250

Пропускная способность ст.м³/ч газорегуляторных установок ГРУ-50Н-2, ГРУ-50В-2
Рвых. МПа	Рвход. МПа
	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	644	712	937	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,006		710	936	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,007		706	936	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,008		703	935	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,009		699	934	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,01		695	933	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,02		0	918	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,03			893	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,04			859	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,05			811	1404	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,06			0	1401	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,07				1391	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,08				1375	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,09				1352	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,1				1323	1871	2338	2803	3270	3736	4202	4669	5135	5602	6067
0,2				0	1618	2289	2803	3270	3736	4202	4669	5135	5602	6067
0,3					0	1867	2642	3235	3736	4202	4669	5135	5602	6067
0,4						0	2088	2953	3616	4176	4669	5135	5602	6067
0,5							0	2287	3233	3960	4573	5113	5602	6067
0,6								0	2469	3493	4277	4939	5522	6049

*Пропускная способность дана с учетом запаса в 15% от максимального

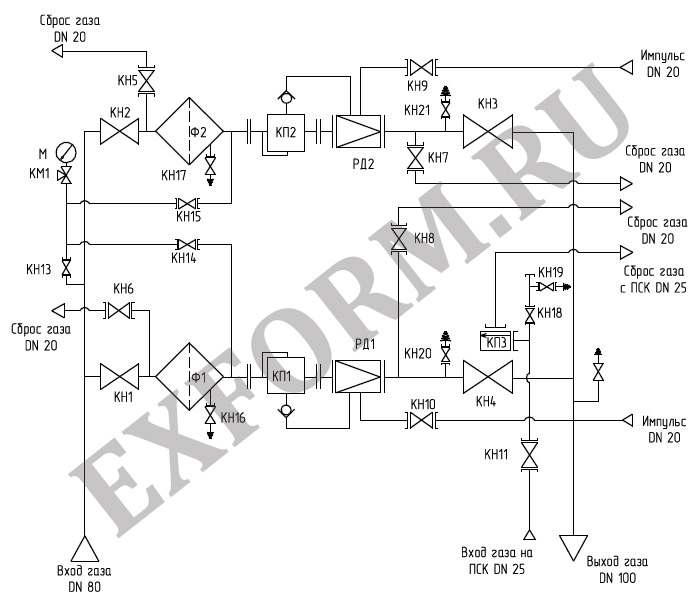

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРУ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
