ПГБ-05-2У1 (ГРПБ-05-2У1) производства завода ЭКС-ФОРМА с основной и резервной линиями редуцирования с двумя регуляторами давления газа РДНК-400М — пункт газорегуляторный блочный предназначен для редуцирования высокого или среднего давления на заданное, автоматического поддержания выходного давления на нужном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений, а также для коммерческого учета расхода газа и очистки газа от механических примесей.

ПГБ-05-2У1 (ГРПБ-05-2У1) используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения.

В состав пункта ПГБ 05 2У1 (ГРПБ 05 2У1) входят:
- 2 регулятора давления газа РДНК-400М
- 2 фильтра газовых ФГ-50
- шаровые краны ГШК фланцевые и муфтовые
- сбросные клапаны ПСК
- манометры
- обогреватели помещения
- система автоматического пожаротушения
- система освещения

Варианты исполнения: с узлом(счетчиком) или без узла учета расхода газа; С АГУ-5ПШ, АОГВ, с конвекторным или электрическим отоплением; С дополнительной секцией под телеметрию;

Возможность оснащения ПГБ автоматизированными системами дистанционного управления технологическим процессом распределения газа и коммерческого учета потребления газа (АСУ ТП РГ).

ПРИНЦИП ДЕЙСТВИЯ ПГБ-05-2У1

Подача газа к регулятору давления осуществляется по входному трубопроводу через входной кран. Перед поступлением на регулятор давления газ проходит через фильтр, где очищается от механических возможных примесей, а после фильтрации — на газовый счетчик, регистрирующий объемный расход газа. Далее, после редуцирования давления, газ подается потребителю через выходной кран.

Если выходное давление превышает заданные значения, происходит открывание выходного клапана, выпускающего газ в атмосферу. В случае, когда выходное давление не стабилизируется в заданных пределах, срабатывает предохранительно-запорный клапан, перекрывающий подачу газа.

Перепад давления на фильтрующей кассете измеряется посредством монтированного на фильтре манометра. Допустимо падение давления на кассете фильтра не ниже 5 кПа.

При ремонте газорегуляторного пункта ПГБ-05-2У1 газ к потребителю поступает по резервной линии редуцирования, при этом выходное давление контролируется посредством манометра. Для учета расхода газа потребителем используется газовый счетчик (ротационный или турбинный) с электронным корректором.

Перед пуском ПГБ-05-2У1 в работу необходимо предварительно произвести испытания трубопроводов на прочность и герметичность. Для этого предусмотрены продувочные трубопроводы, которые расположены на входном газопроводе после входного крана, после регулятора давления газа, а также на резервной линии редуцирования.

В газорегуляторном пункте ПГБ-05-2У1 имеется возможность настроить предохранительного сбросного клапан и регулятор при нулевом расходе газа (в «тупике»).

Наименование параметра	Значение ПГБ-05-2У1 (ГРПБ-05-2У1)
Тип регулятора давления газа	РДНК-400М
Регулируемая среда	Природный газ ГОСТ 5542-87
Температура окружающего воздуха, оС	-40 С…+45 С
Диапазон настройки давления газа на выходе, Рвых, кПа	2..5
Неравномерность регулирования, %	+/-10
Максимальное входное давление, Рвх, МПа	0,6
Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа	1,9...5,5
Диапазон настройки давления срабатывания отключ. устройства, кПа
при пониж. Рвых	(0,2…0,5)*Рвых
при повыш. Рвых	(1,2…1,8)*Рвых
Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:
0,05МПа	55
0,1МПа	100
0,2МПа	180
0,3МПа	300
0,4МПа	400
0,5МПа	500
0,6 МПа	600
0,7МПа	-
0,8МПа	-
0,9МПа	-
1МПа	-
1,1МПа	-
1,2 МПа	-
Присоединительные размеры:
входного патрубка, мм	Ду50
выходного патрубка, мм	Ду65
импульса, мм	Ду15
Соединение входного и выходного патрубков, импульса	сварное по ГОСТ 16037-80
Срок службы, лет	50
Масса, кг (не более)
с АГУ	1300
с АОГВ	1800

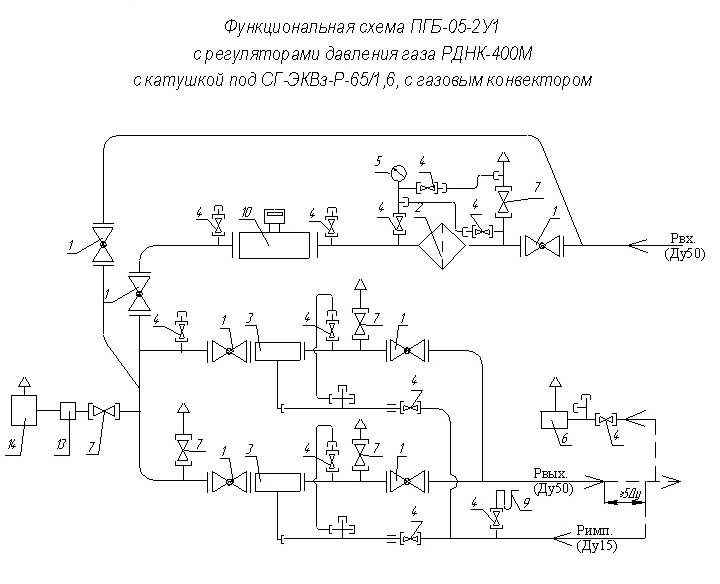

Схема пневматическая функциональная:

1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12 — запорная арматура; 13 — выходной манометр

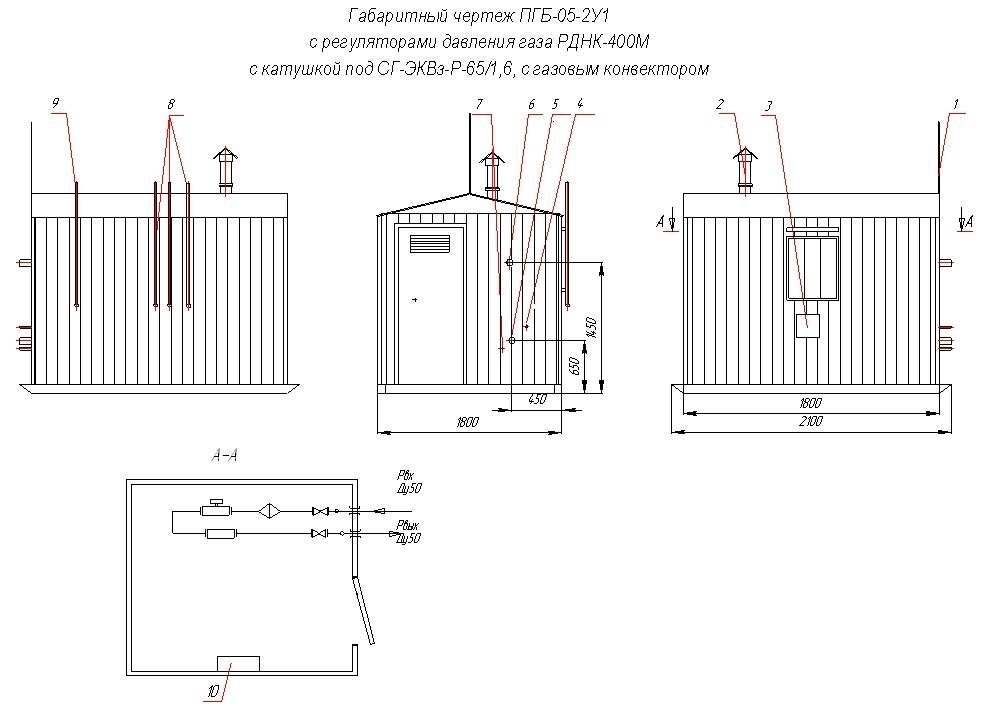

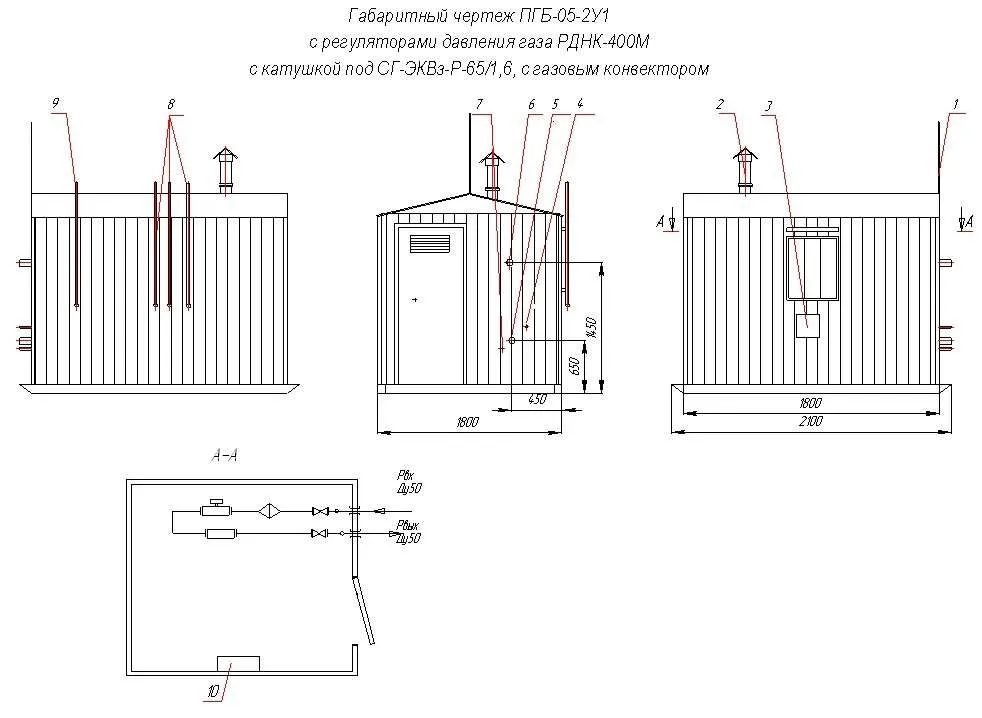

Габаритный чертеж пункта газорегуляторного блочного ПГБ-05-2У1:


1 — Рвх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 — дефлектор; 5 — легкосбрасываемая конструкция; 6 — молниеотвод; 7 — продувочные патрубки; 8 — вход клапана предохранительного сбросного; 9 — Рвых; 10 — подвод импульса к регулятору
