ПГБ-100Н(В)-2
Пункт газорегуляторный блочный ПГБ-100Н(В)-2 предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа.
-
Срок службы 50 лет
-
Гарантия 3 года
Завод «Экс-Форма» изготавливает ПГБ-100Н-2 и ПГБ-100В-2 на базе двух регуляторов давления газа РДП-100, предназначенные для очистки газа, понижения давления газа, стабильного поддержания заданного выходного давления и подачи газа на потребителю с расходами до 24272 м³/ч. Возможно изготовление ПГБ любой сложности по индивидуальным требованиям заказчика.
Пункты газорегуляторные блочные ПГБ-100Н(В)-2 с двумя линиями редуцирования газа предназначены для:

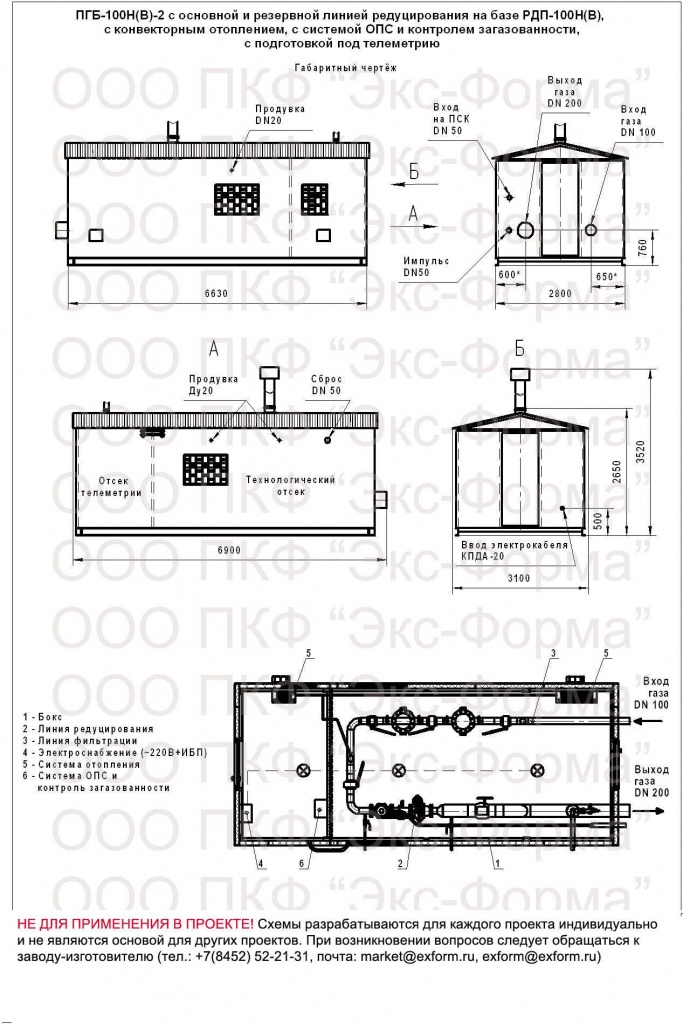

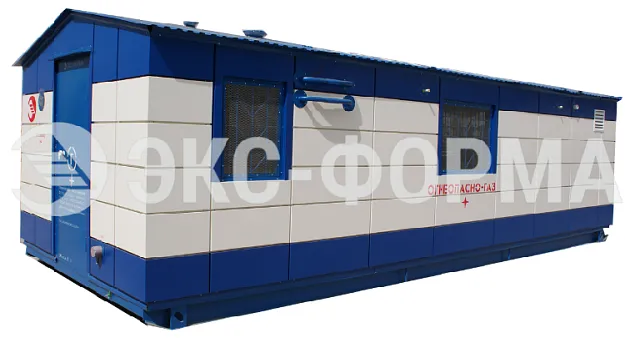

Конструктивно ПГБ на базе регуляторов давления газа РДП-100 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.

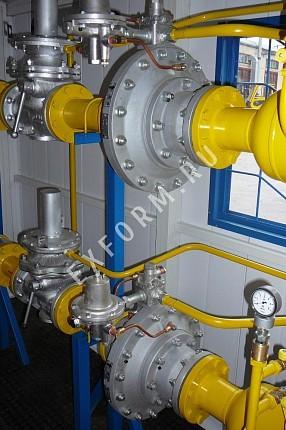

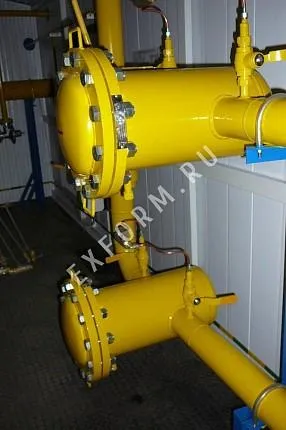

Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ-150, клапаны предохранительные запорные ПКН-100, регуляторы давления газа РДП, клапаны сбросные ПСК-50, а также узел учета расхода газа, систему отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие. Установка дополнительного оборудования может влиять на конечную цену изделия.
Пункты газорегуляторные блочные ПГБ-100Н(В)-2 с двумя линиями редуцирования газа предназначены для:
- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;
- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;
- очистки газа от механических примесей;
- учета расхода газа (если требуется по тех. заданию).
ПРЕИМУЩЕСТВА ПУНКТОВ ГАЗОРЕГУЛЯТОРНЫХ БЛОЧНЫХ
|
ПРОИЗВОДСТВО |
ЭКСПЛУАТАЦИЯ |
|---|---|
|
Трехслойное утепление корпуса Корпус ГРПБ имеет трехслойное утепление из негорючих материалов. Дополнительно производится изоляция мостов холода. |
Работа с любыми расходами газа ГРПБ модели Экс-Форма стабильно работают от любых сколь угодно малых до максимальных расходов газа. |
|
Сейсмостойкость 9 баллов Технология изготовления каркаса ГРПБ позволяет безопасно эксплуатировать изделия в регионах с высокой сейсмической активностью (до 9 баллов включительно). |
Стабильность выходного давления Все модели ГРПБ отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода газа или входного давления. |
|
Эффективная система пожаротушения Противопожарная система ГРПБ не только устраняет возгорание внутри блок-бокса, но и предотвращает распространение пламени за его пределы. |
Варианты «Северного» исполнения Для северных районов технологическая обвязка обрабатывается жидкой керамической теплоизоляцией. |
|
Автономные системы телеметрии Устанавливаемая в ГРПБ телеметрия способна работать в автономном режиме без источника электроэнергии до 5 лет. |
Высокая безопасность эксплуатации Автоматика безопасности перекрывает подачу газа в случае резких скачков давления газа, загазованности или пожара. |
|
Изготовление многоблочных ГРПБ Выпускаются многоблочные ГРПБ с диаметром труб до 700 мм и расходом газа до 400 000 м3 /ч. |
Минимальные эксплуатационные затраты Срок службы ГРПБ не менее 50 лет, гарантия 3 года, интервал межсервисного обслуживания – 7 лет. |
Конструктивно ПГБ на базе регуляторов давления газа РДП-100 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.
Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ-150, клапаны предохранительные запорные ПКН-100, регуляторы давления газа РДП, клапаны сбросные ПСК-50, а также узел учета расхода газа, систему отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие. Установка дополнительного оборудования может влиять на конечную цену изделия.
