ПГБ-200Н(В)-2
Пункт газорегуляторный блочный ПГБ-200Н(В)-2 предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа.
-
Срок службы 50 лет
-
Гарантия 3 года
Завод «Экс-Форма» изготавливает ПГБ-200Н-2 и ПГБ-200В-2 в утепленном блок-боксе с отоплением на базе двух регуляторов давления газа РДП-200 для работы в системах газоснабжения с рабочим давлением до 1.2 МПа и максимальными расходами газа до
100.000 м³/ч. Поставляется во все регионы в полной заводской готовности. Имеется опыт изготовления многоблочных ПГБ на расход газа до 200.000 м³/ч.
ПГБ-200Н-2 и ПГБ-200В-2 сконструированы на предприятии «Экс-Форма» на базе двух регуляторов РДП-200.
Выпускаются в двух модификациях по выходному давлению - на низкое с РДП-200Н и на высокое с РДП-200В.
По типу отопления делятся на отопление с использованием АОГВ и конвекторным отоплением.
Пункты газорегуляторные блочные ПГБ-200Н-2 и ПГБ-200В-2 с двумя линиями редуцирования газа предназначены для:

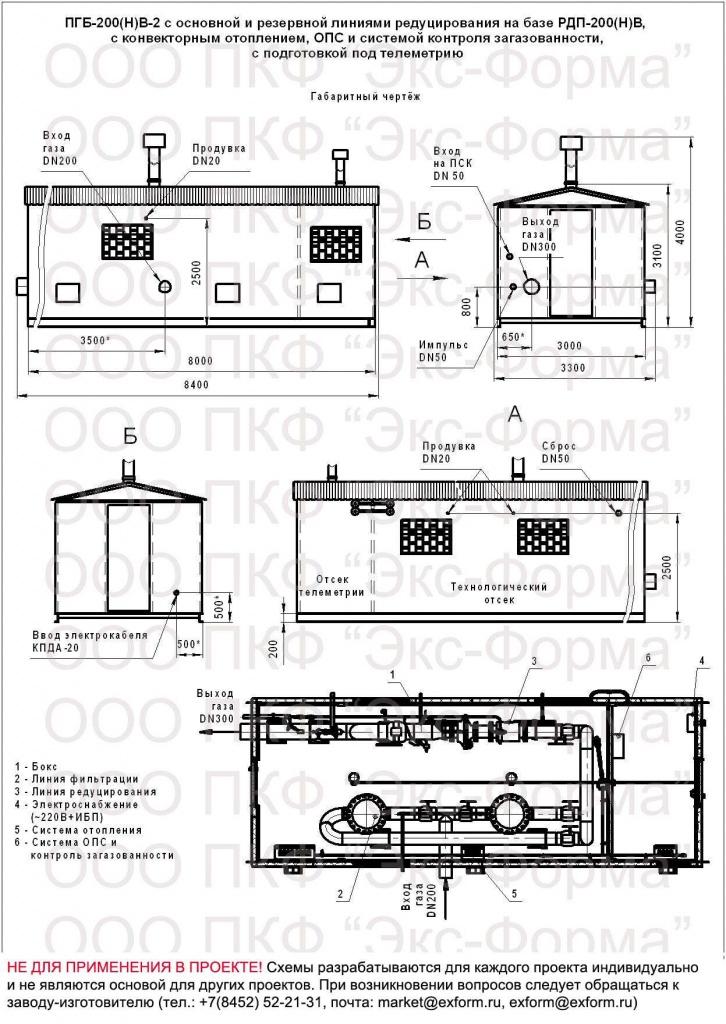

Конструктивно ПГБ на базе регуляторов давления газа РДП-200 выполнен в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.
Стандартная комплектация ПГБ-200 включает в себя:
100.000 м³/ч. Поставляется во все регионы в полной заводской готовности. Имеется опыт изготовления многоблочных ПГБ на расход газа до 200.000 м³/ч.
ПГБ-200Н-2 и ПГБ-200В-2 сконструированы на предприятии «Экс-Форма» на базе двух регуляторов РДП-200.
Выпускаются в двух модификациях по выходному давлению - на низкое с РДП-200Н и на высокое с РДП-200В.
По типу отопления делятся на отопление с использованием АОГВ и конвекторным отоплением.
Пункты газорегуляторные блочные ПГБ-200Н-2 и ПГБ-200В-2 с двумя линиями редуцирования газа предназначены для:
- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;
- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;
- очистки газа от механических примесей;
- учета расхода газа (если требуется по тех. заданию).
ПРЕИМУЩЕСТВА ПУНКТОВ ГАЗОРЕГУЛЯТОРНЫХ БЛОЧНЫХ
|
ПРОИЗВОДСТВО |
ЭКСПЛУАТАЦИЯ |
|---|---|
|
Трехслойное утепление корпуса Корпус ГРПБ имеет трехслойное утепление из негорючих материалов. Дополнительно производится изоляция мостов холода. |
Работа с любыми расходами газа ГРПБ модели Экс-Форма стабильно работают от любых сколь угодно малых до максимальных расходов газа. |
|
Сейсмостойкость 9 баллов Технология изготовления каркаса ГРПБ позволяет безопасно эксплуатировать изделия в регионах с высокой сейсмической активностью (до 9 баллов включительно). |
Стабильность выходного давления Все модели ГРПБ отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода газа или входного давления. |
|
Эффективная система пожаротушения Противопожарная система ГРПБ не только устраняет возгорание внутри блок-бокса, но и предотвращает распространение пламени за его пределы. |
Варианты «Северного» исполнения Для северных районов технологическая обвязка обрабатывается жидкой керамической теплоизоляцией. |
|
Автономные системы телеметрии Устанавливаемая в ГРПБ телеметрия способна работать в автономном режиме без источника электроэнергии до 5 лет. |
Высокая безопасность эксплуатации Автоматика безопасности перекрывает подачу газа в случае резких скачков давления газа, загазованности или пожара. |
|
Изготовление многоблочных ГРПБ Выпускаются многоблочные ГРПБ с диаметром труб до 700 мм и расходом газа до 400 000 м3 /ч. |
Минимальные эксплуатационные затраты Срок службы ГРПБ не менее 50 лет, гарантия 3 года, интервал межсервисного обслуживания – 7 лет. |
Конструктивно ПГБ на базе регуляторов давления газа РДП-200 выполнен в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.
Стандартная комплектация ПГБ-200 включает в себя:

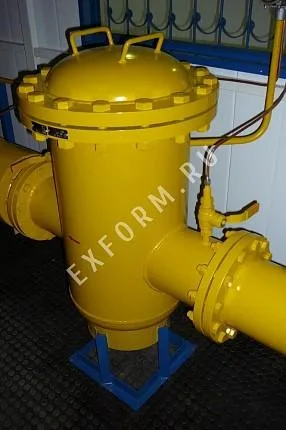

- Два фильтра газовых ФГ-200 под приварку или фланцевых;

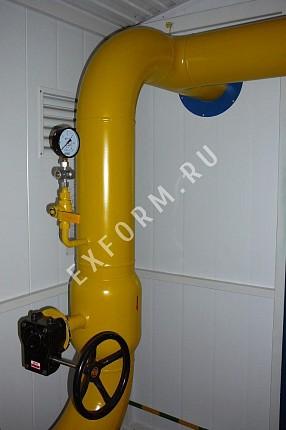

- Краны шаровые DN-200 с механическим редуктором в качестве запорных устройств на входе и DN-300 на выходе;
- Сбросной клапан ПСК-50Ф;
- Два регулятора давления газа РДП-200Н или РДП-200В;
- Два запорных клапана ПЗК-200Н или ПЗК-200В;
- Клапан электромагнитный муфтовый контроля загазованности;
- Три конвектора газовых ELEKTHERMAX;
- Регулятор давления газа RF-10;
- Счетчик газа BK-G1,6;
- Запорную арматуру марки ГШК различных диаметров
