ПГБ(К)-50Н-2
Пункт газорегуляторный блочный ПГБ(К)-50Н-2 предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа.
-
Срок службы 50 лет
-
Гарантия 3 года

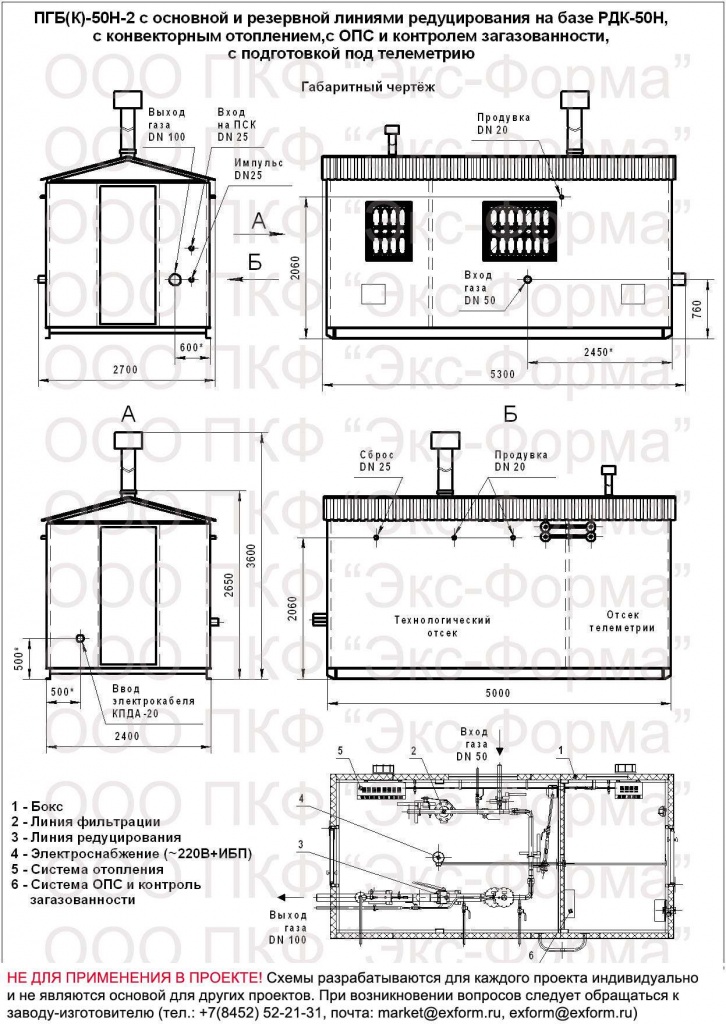

Газорегуляторный пункт блочный ПГБ(К)-50Н-2 сконструирован на базе двух регуляторов РДК-50Н, состоит из основной и резервной линии редуцирования, а также комплекса вспомогательного оборудования. Выпускается с АОГВ или конвекторным обогревом. Пропускная способность 3000 м3/ч, срок службы 50 лет, гарантия 1 год, цена по запросу.
Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150 (от -40 С до +45 С).
Установка комплектуется регуляторами РДК-50/20Н с седлом 20мм или РДК-50/30Н с седлом 30 мм.
ПГБ состоит из утепленного блок-бокса, внутри которого смонтировано технологическое оборудование. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной. Дополнительно в ПГБ установлены контроль загазованности, система пожаротушения, сигнализация.
Каждая линия редуцирования состоит из:
1) крана ГШК фланцевого ДУ-50 на входе;
2) фильтра ФГ-50 с датчиком перепада давления и краном для слива конденсата;
3) регулятора давления газа РДК-50Н, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
4) крана шарового под приварку ГШК ДУ-100 на выходе;
5) импульсного трубопровода;
6) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу.
Блочный газорегуляторный пункт ПГБ(К)-50Н-2 на базе двух регуляторов давления газа РДК-50Н (далее ПГБ) предназначен для подачи газа потребителю под низким давлением и расходом не более 2400 м3/ч. Выпускается по ТУ 4859-020-12213528-06.
ПРЕИМУЩЕСТВА ПУНКТОВ ГАЗОРЕГУЛЯТОРНЫХ БЛОЧНЫХ
|
ПРОИЗВОДСТВО |
ЭКСПЛУАТАЦИЯ |
|---|---|
|
Трехслойное утепление корпуса Корпус ГРПБ имеет трехслойное утепление из негорючих материалов. Дополнительно производится изоляция мостов холода. |
Работа с любыми расходами газа ГРПБ модели Экс-Форма стабильно работают от любых сколь угодно малых до максимальных расходов газа. |
|
Сейсмостойкость 9 баллов Технология изготовления каркаса ГРПБ позволяет безопасно эксплуатировать изделия в регионах с высокой сейсмической активностью (до 9 баллов включительно). |
Стабильность выходного давления Все модели ГРПБ отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода газа или входного давления. |
|
Эффективная система пожаротушения Противопожарная система ГРПБ не только устраняет возгорание внутри блок-бокса, но и предотвращает распространение пламени за его пределы. |
Варианты «Северного» исполнения Для северных районов технологическая обвязка обрабатывается жидкой керамической теплоизоляцией. |
|
Автономные системы телеметрии Устанавливаемая в ГРПБ телеметрия способна работать в автономном режиме без источника электроэнергии до 5 лет. |
Высокая безопасность эксплуатации Автоматика безопасности перекрывает подачу газа в случае резких скачков давления газа, загазованности или пожара. |
|
Изготовление многоблочных ГРПБ Выпускаются многоблочные ГРПБ с диаметром труб до 700 мм и расходом газа до 400 000 м3 /ч. |
Минимальные эксплуатационные затраты Срок службы ГРПБ не менее 50 лет, гарантия 3 года, интервал межсервисного обслуживания – 7 лет. |
Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150 (от -40 С до +45 С).
Установка комплектуется регуляторами РДК-50/20Н с седлом 20мм или РДК-50/30Н с седлом 30 мм.
ПГБ состоит из утепленного блок-бокса, внутри которого смонтировано технологическое оборудование. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной. Дополнительно в ПГБ установлены контроль загазованности, система пожаротушения, сигнализация.
Каждая линия редуцирования состоит из:
1) крана ГШК фланцевого ДУ-50 на входе;
2) фильтра ФГ-50 с датчиком перепада давления и краном для слива конденсата;
3) регулятора давления газа РДК-50Н, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;
4) крана шарового под приварку ГШК ДУ-100 на выходе;
5) импульсного трубопровода;
6) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу.
