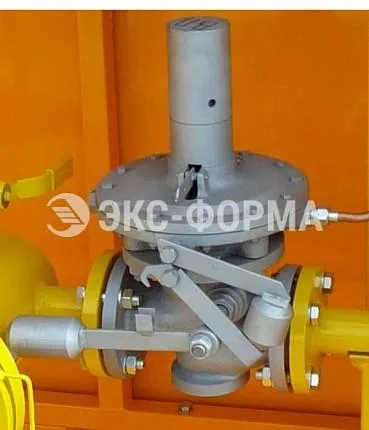

Клапан предохранительный запорный ПКН(В)-200 — это самая мощная механическая модель в линейке ПКН. Предназначена для газопроводов ДУ-200 с высокой пропускной способностью. Срабатывает автоматически при выходе давления за верхний или нижний предел и не требует внешнего питания.
Классическая конструкция с рычагом и грузом, встроенный перепускной клапан и раздельная пружинная настройка делают эту модель надёжным выбором для крупных котельных и промышленных ГРП. Класс герметичности «А» по ГОСТ 9544.
Ключевые преимущества ПКН(В)-200
- Автоматическое срабатывание. Перекрывает газ при выходе давления за верхний или нижний предел. Не требует источника питания.
- Встроенный перепускной клапан. Выравнивает давление в полостях корпуса перед открытием, исключая гидроудар.
- Раздельная пружинная настройка. Пороги на повышение и понижение настраиваются независимо.
- Механизм с рычагом и грузом. Простая, отказоустойчивая конструкция. Произвольное открытие исключено.
- Класс герметичности «А» по ГОСТ 9544. Максимальный уровень герметичности.
Технические характеристики ПКН(В)-200
| Параметр | Значение |
|---|---|
| Рабочая среда | природный газ ГОСТ 5542 |
| Условный проход DN, мм | 200 |
| Класс герметичности | «А» по ГОСТ 9544 |
| Максимальное входное давление, МПа | 1,2 |
| Строительная длина, мм | 600±3 |
| Соединение с газопроводом | фланцевое ГОСТ 12817 |
| Габариты (Д×Ш×В), мм | 655 × 405 × 745 |
| Масса, кг, не более | 141 |
| Тип | механический (без электромагнита) |
| Срок службы | не менее 35 лет |
| Гарантия | 3 года |
Пределы настройки контролируемого давления
| Параметр | Клапан ПКН-200 (низкое) | Клапан ПКВ-200 (высокое) |
|---|---|---|
| Максимальное входное давление, МПа | 1,2 | |
| При понижении давления, МПа | 0,0003 – 0,003 | 0,003 – 0,03 |
| При повышении давления, МПа | 0,002 – 0,075 | 0,03 – 0,75 |
| Точность срабатывания, не более | ±5% | ±2% |
Ориентировочная стоимость ПКН(В)-200: от 50 000 руб.

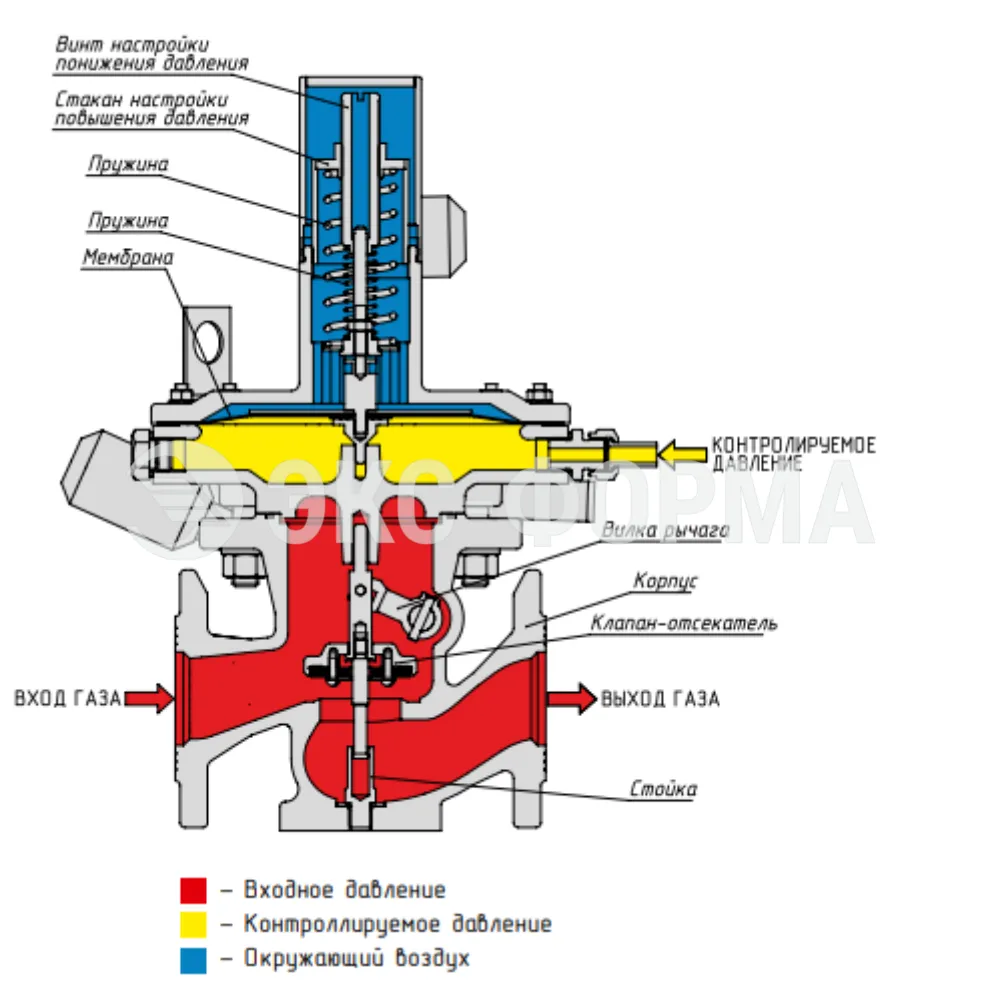

Устройство клапана предохранительного запорного ПКН(В)-200

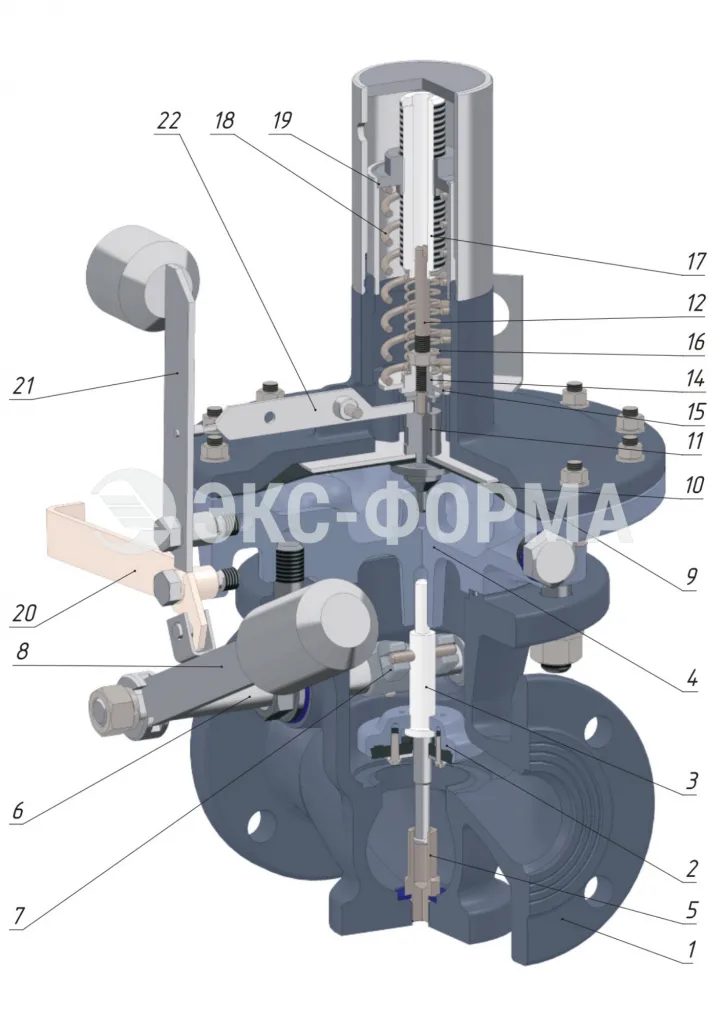

Клапан имеет фланцевый Корпус 1 вентильного типа. Внутри корпуса находится седло, которое перекрывается клапаном с Резиновым уплотнителем 2. Клапан висит на Штоке 3, верхний конец которого перемещается в отверстие Головки 4, а нижний конец — по направляющей Стойке 5.
Шток клапана посредством штифта сцепляется с насаженной на Ось 6 Вилкой 7. На конце оси закреплён Рычаг с грузом 8. Выходящая из корпуса ось уплотняется резиновыми кольцами.
В основной клапан встроен малый перепускной клапан для выравнивания давления до и после клапана перед его открытием. При открывании сначала приходит в движение шток, перепускной клапан открывается, давление в полостях корпуса выравнивается, что даёт возможность открыть основной клапан.
На верхнем фланце корпуса прикреплена Головка 4 с подмембранной полостью. Между головкой и Крышкой 9 крепится Мембрана 10 со Штоком 11. Внутри крышки — механизм регулировки: Малая пружина 16 (нижний предел) и Пружина 18 (верхний предел). Настройка — вращением Регулировочного винта 17 и Регулировочного стакана 19.
Принцип работы клапана предохранительного запорного ПКН(В)-200
Открытое положение (штатная работа): Штифт рычага 8 сцеплен с Крючком анкера 20. Нижний конец Молотка 21 упирается в выступ анкера. Штифт молотка 21 упирается в выступающий конец Коромысла 22, а левый конец коромысла входит в кольцевую канавку Штока 11. Коромысло в горизонтальном положении. Клапан открыт.
Срабатывание при повышении давления (ПКВ): Когда давление под мембраной превысит предел, установленный Пружиной 18, мембрана со штоком поднимается. Коромысло выходит из зацепления. Молоток падает и ударяет по концу анкерного рычага. Рычаг 8 выходит из зацепления с анкером и падает — клапан герметично перекрыт.
Срабатывание при понижении давления (ПКН): Когда давление под мембраной упадёт ниже предела, установленного Малой пружиной 16, мембрана со штоком опускается. Коромысло выходит из зацепления, молоток падает, рычаг 8 выходит из зацепления — клапан герметично перекрыт.
Как заказать
Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru.
Получите коммерческое предложение за 1 час.
Часто задаваемые вопросы (FAQ)
1. Чем ПКН-200 отличается от ПКВ-200?
ПКН срабатывает при понижении давления, ПКВ — при повышении. Конструктивно это одно устройство.
2. Чем отличается от электромагнитной версии?
Механический ПКН(В)-200 срабатывает только от изменения давления. ПКН(В)Э-200 можно перекрыть дистанционно, подав 220В.
