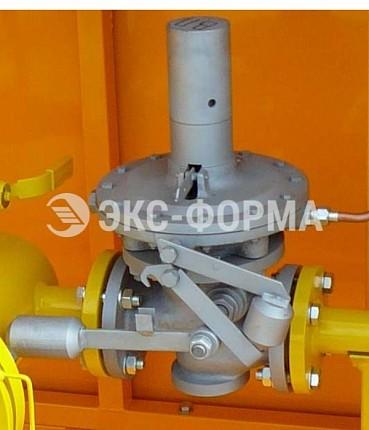

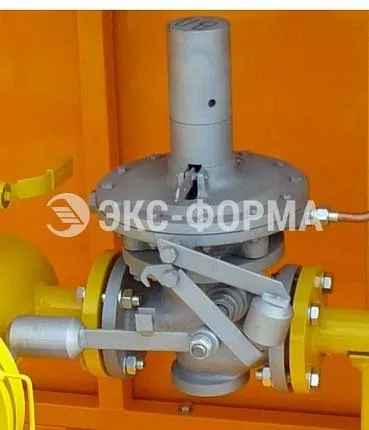

Клапан предохранительный запорный ПКН(В)-50 — это базовая модель предохранительной арматуры для газопроводов ДУ-50. Срабатывает автоматически при выходе контролируемого давления за установленные верхний или нижний пределы. Надёжное, проверенное десятилетиями решение для защиты газоиспользующего оборудования.
В отличие от более современных серий КПЗ и ПЗК, здесь применён классический механизм с рычагом и грузом. Встроенный перепускной клапан позволяет открыть основной клапан без гидроудара, а раздельная пружинная настройка обеспечивает точное выставление порогов срабатывания.
Ключевые преимущества ПКН(В)-50
- Автоматическое срабатывание при аварии. Клапан перекрывает газ при выходе давления за верхний или нижний предел. Не требует внешнего источника питания.
- Встроенный перепускной клапан. Перед открытием основного клапана выравнивает давление в полостях корпуса. Это исключает гидроудар и повреждение седла.
- Раздельная пружинная настройка. Пороги на повышение и понижение давления настраиваются независимо, своими пружинами. Тонкая и точная настройка под объект.
- Механизм с рычагом и грузом. Простая, отказоустойчивая конструкция. После срабатывания клапан взводится вручную — произвольное открытие исключено.
- Класс герметичности «А» по ГОСТ 9544. Максимальный уровень герметичности. Исключены утечки газа в закрытом положении.
8 (800) 550-52-31 или market@exform.ru
Технические характеристики ПКН(В)-50
| Параметр | Значение |
|---|---|
| Рабочая среда | природный газ ГОСТ 5542 |
| Условный проход DN, мм | 50 |
| Класс герметичности | «А» по ГОСТ 9544 |
| Максимальное входное давление, МПа | 1,2 |
| Строительная длина, мм | 230±1,5 |
| Соединение с газопроводом | фланцевое ГОСТ 12817 |
| Габариты (Д×Ш×В), мм | 390 × 310 × 480 |
| Масса, кг, не более | 31,5 |
| Тип | механический (без электромагнита) |
| Срок службы | не менее 35 лет |
| Гарантия | 3 года |
Пределы настройки контролируемого давления
| Параметр | Клапан ПКН-50 (низкое) | Клапан ПКВ-50 (высокое) |
|---|---|---|
| Максимальное входное давление, МПа | 1,2 | |
| При понижении давления, МПа | 0,0003 – 0,003 | 0,003 – 0,03 |
| При повышении давления, МПа | 0,002 – 0,075 | 0,03 – 0,75 |
| Точность срабатывания, не более | ±5% | ±2% |
Точная цена зависит от исполнения.
Устройство клапана предохранительного запорного ПКН(В)-50

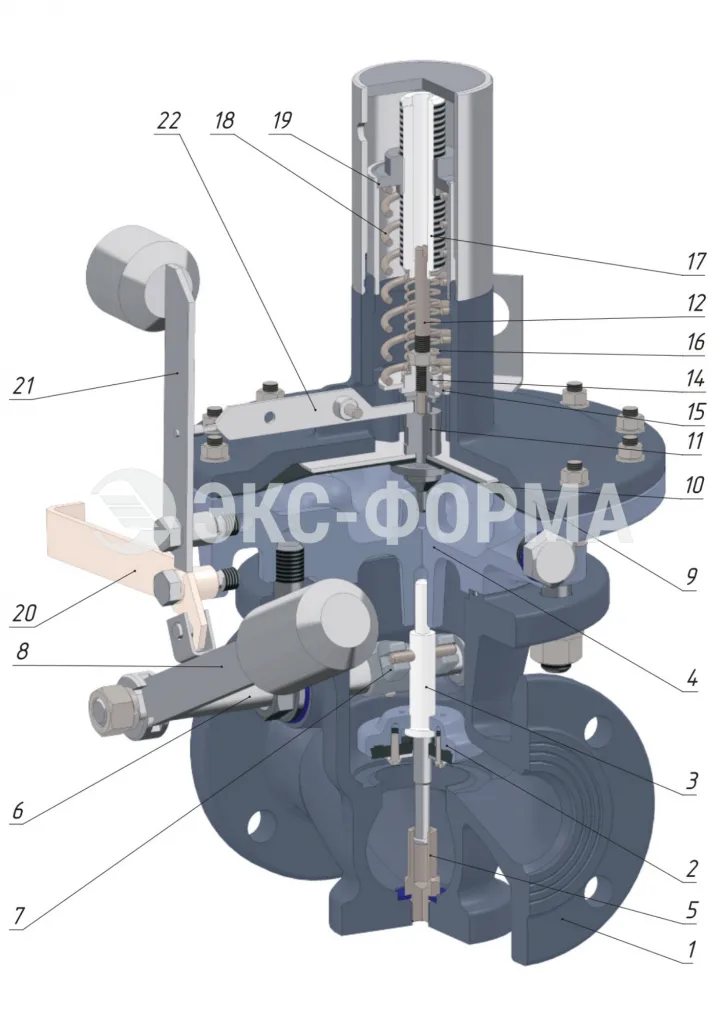

Клапан имеет фланцевый Корпус 1 вентильного типа. Внутри корпуса находится седло, которое перекрывается клапаном с Резиновым уплотнителем 2. Клапан висит на Штоке 3, верхний конец которого перемещается в отверстие Головки 4, а нижний конец — по направляющей Стойке 5.
Шток клапана посредством штифта сцепляется с насаженной на Ось 6 Вилкой 7. На конце оси закреплён Рычаг с грузом 8. Выходящая из корпуса ось уплотняется резиновыми кольцами.
В основной клапан встроен малый перепускной клапан для выравнивания давления до и после клапана перед его открытием. При открывании сначала приходит в движение шток, перепускной клапан открывается, давление в полостях корпуса выравнивается, что даёт возможность открыть основной клапан. При закрывании основной клапан садится на седло, затем под действием рычага шток прижимается к уплотнителю, и перепускной клапан закрывается.
На верхнем фланце корпуса прикреплена Головка 4, верхняя часть которой образует подмембранную полость контролируемого давления. Между головкой и Крышкой 9 крепится Мембрана 10 со Штоком 11.
Внутри крышки — механизм регулировки. В отверстие верхнего торца штока мембраны упирается Шпилька 12 с Упором 14. На упор надета Шайба 15, которая опирается на выступы Крышки 9. На упор опирается Малая пружина 16, определяющая настройку нижнего предела, усилие настраивается вращением Регулировочного винта 17. На шайбу нижним торцом опирается Пружина 18, определяющая настройку верхнего предела, усилие настраивается вращением Регулировочного стакана 19. Импульс контролируемого давления подаётся под мембрану через ниппель.

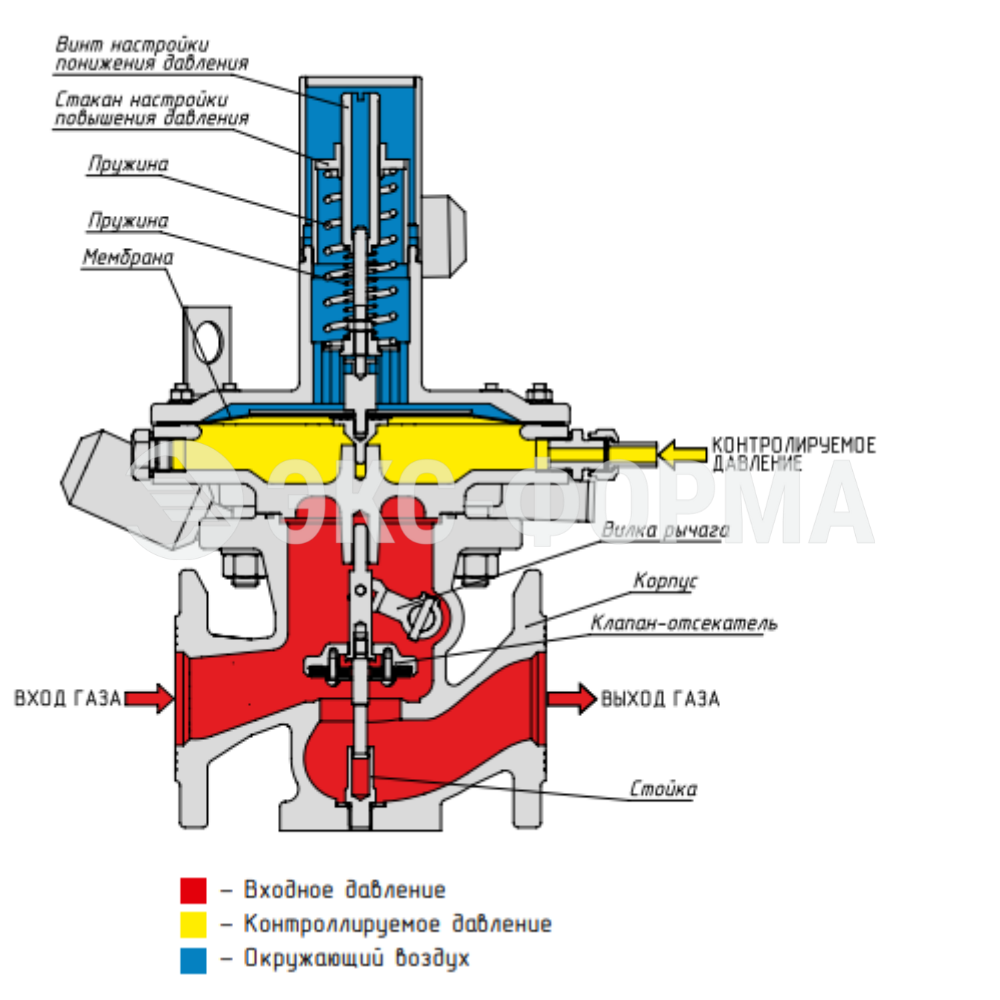

Принцип работы клапана предохранительного запорного ПКН(В)-50
Открытое положение (штатная работа): Штифт рычага 8 сцеплен с Крючком анкера 20. Нижний конец Молотка 21 упирается в выступ анкера. Штифт молотка 21 упирается в выступающий конец Коромысла 22, а левый конец коромысла входит в кольцевую канавку Штока 11. Коромысло находится в горизонтальном положении. Клапан открыт.
Срабатывание при повышении давления (ПКВ): Когда давление под мембраной превысит предел, установленный Пружиной 18, мембрана со штоком поднимается. Коромысло выходит из зацепления со штифтом молотка. Молоток падает и ударяет по концу анкерного рычага. Рычаг 8 выходит из зацепления с анкером и падает — клапан герметично перекрыт.
Срабатывание при понижении давления (ПКН): Когда давление под мембраной упадёт ниже предела, установленного Малой пружиной 16, мембрана со штоком опускается. Коромысло выходит из зацепления, молоток падает, рычаг 8 выходит из зацепления — клапан герметично перекрыт.
