НКУ (низковольтные комплектные устройства) — комплексное решение для управления, распределения и защиты электроснабжения промышленных объектов. Это не просто шкаф с оборудованием, а единая система, которая объединяет распределение питания, управление инженерным оборудованием, защиту от аварий и интеграцию с АСУ ТП.
Завод «Экс-Форма» производит НКУ для газотранспортной, нефтегазовой, промышленной и энергетической отраслей. Более 50 исполнений шкафов под конкретные задачи объекта. Звоните: 8 (800) 550-52-31.
Нужна консультация по НКУ? Инженеры «Экс-Форма» подберут состав шкафов под ваш объект.
Содержание
- Что такое НКУ
- Функции НКУ
- Состав НКУ: модификации шкафов
- Как НКУ взаимодействует с АСУ ТП
- Для кого предназначены НКУ
- Преимущества НКУ «Экс-Форма»
- Экспертное мнение
- Часто задаваемые вопросы

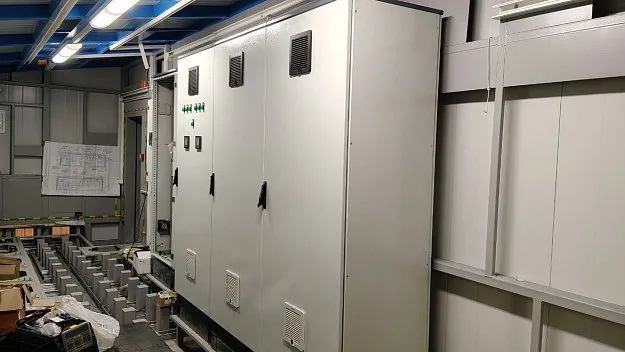

Что такое НКУ
НКУ «Экс-Форма» — это не просто шкаф с оборудованием. Это комплексное решение для промышленных объектов, которое объединяет:
- Распределение и резервирование питания — подача электроэнергии на оборудование, гарантированное и бесперебойное электропитание потребителей;
- Управление инженерным оборудованием — включение исполнительных устройств, контроль их состояния, передача данных;
- Защиту от аварийных режимов — защита от короткого замыкания и перегрузок;
- Сбор данных и интеграцию с SCADA — обмен информацией с устройствами верхнего уровня автоматизации.
НКУ предназначены для автоматического и автоматизированного управления электротехническим оборудованием, защиты приборов и устройств, а также обеспечения бесперебойной работы систем пожарной и охранной сигнализации, телекоммуникационных систем, вентиляции, освещения, насосных станций, электрообогрева и других инженерных систем.
Функции НКУ
В зависимости от исполнения шкафов НКУ обеспечивает выполнение следующих функций:
Распределение и защита питания
- Распределение электроэнергии между различными потребителями;
- Гарантированное и бесперебойное электропитание потребителей;
- Защита от короткого замыкания и перегрузок с помощью автоматических выключателей;
- Первичное распределение и резервирование электроэнергии для питания всех систем собственных нужд объекта;
- Бесперебойное питание устройств;
- Учёт электрической энергии.
Сбор и обработка данных
- Получение информации о состоянии технологического оборудования, положений и состояния исполнительных механизмов;
- Сигнализация отклонений уставок (предупредительных и аварийных) технологических параметров от заданных нормальных значений;
- Приём данных от датчиков с унифицированным аналоговым выходным сигналом;
- Приём данных от датчиков типа «термопара», «терморезистор»;
- Приём данных от дискретных датчиков с выходным сигналом в релейном или логическом виде;
- Периодический контроль целостности цепей измерения с выдачей сигнала о неисправности соответствующего оборудования;
- Регистрация и архивирование в базах данных технологической информации, предупредительных и аварийных сообщений.
Управление и передача данных
- Формирование управляющих воздействий на исполнительные механизмы, технологическое оборудование и системы оповещения;
- Сбор информации из внешних устройств по последовательным информационным интерфейсам;
- Выполнение алгоритмов автоматического управления по установленной программе;
- Обмен информацией с устройствами верхнего уровня автоматизации и другими устройствами по информационным интерфейсам;
- Передача предупредительной и аварийной информации в дом оператора;
- Отображение технологического процесса и дистанционное управление оборудованием с автоматизированного рабочего места.
Специальные функции
- Обработка, запись, передача видеоинформации;
- Контроль и регулирование работы электродвигателей, их защита от внешних негативных воздействий;
- Управление силовым оборудованием, контроль его состояния и работы электроустановок, передача данных цифровыми, аналоговыми или дискретными сигналами;
- Обеспечение безопасности объектов, выявление несанкционированного доступа.
Состав НКУ: модификации шкафов
В состав НКУ «Экс-Форма» входят более 27 модификаций шкафов, щитов и ящиков. Количество и состав шкафов определяется конкретной задачей автоматизируемого объекта. Допускается поставка шкафов в виде самостоятельных изделий.
| № | Наименование | Обозначение |
|---|---|---|
| 1 | Щит (шкаф) связи | ЩС (ШС) |
| 2 | Щит (шкаф) телекоммуникационный | ЩТ (ШТ) |
| 3 | Щит (шкаф/ящик) управления вентиляцией | ЩУВ (ШУВ/ЯУВ) |
| 4 | Щит (шкаф/ящик) управления электродвигателями | ЩУЭД (ШУЭД/ЯУЭД) |
| 5 | Щит (шкаф/ящик) управления рабочим освещением | ЩУРО (ШУРО/ЯУРО) |
| 6 | Щит (шкаф/ящик) управления аварийным освещением | ЩУАО (ШУАО/ЯУАО) |
| 7 | Щит (шкаф/ящик) управления насосами | ЩУН (ШУН/ЯУН) |
| 8 | Щит (шкаф) охранной сигнализации | ЩОС (ШОС) |
| 9 | Щит (шкаф) вторичных приборов | ЩВП (ШВП) |
| 10 | Щит (шкаф) контроля загазованности | ЩКЗ (ШКЗ) |
| 11 | Щит (шкаф) передачи данных | ЩПД (ШПД) |
| 12 | Щит (шкаф) пожарной сигнализации | ЩПС (ШПС) |
| 13 | Щит (шкаф) клеммный | ЩК (ШК) |
| 14 | Щит (шкаф/ящик) учётный | ЩУ (ШУ/ЯУ) |
| 15 | Щит (шкаф) вводной | ЩВ (ШВ) |
| 16 | Щит (шкаф/ящик) питания собственных нужд | ЩПСН (ШПСН/ЯПСН) |
| 17 | Щит (шкаф) автоматики | ЩА (ША) |
| 18 | Щит (шкаф/ящик) распределительный | ЩР (ШР/ЯР) |
| 19 | Щит (шкаф) источника бесперебойного питания | ЩИБП (ШИБП) |
| 20 | Щит (шкаф) источника автономного питания | ЩИАП (ШИАП) |
| 21 | Щит (шкаф) питания электрооборудования систем противопожарной защиты | ЩПЭСПЗ (ШПЭСПЗ) |
| 22 | Щит (шкаф) управления | ЩУ (ШУ) |
| 23 | Щит (шкаф/ящик) управления электрообогревом | ЩУЭО (ШУЭО/ЯУЭО) |
| 24 | Щит (шкаф) вводно-учётный | ЩВУ (ШВУ) |
| 25 | Щит (шкаф) вводно-распределительный учётный | ЩВРУ (ШВРУ) |
| 26 | Вводно-распределительное устройство | ВРУ |
| 27 | Щит (шкаф) вводно-распределительный | ЩВР (ШВР) |
Как НКУ взаимодействует с АСУ ТП
АСУ ТП принимает решения и формирует управляющие команды, а НКУ физически исполняет их, подавая питание на исполнительное оборудование. Вместе они образуют единую систему автоматизации объекта.
| АСУ ТП | НКУ |
|---|---|
| Анализ процессов и логика управления | Приём и обработка сигналов |
| Формирование команд | Исполнение команд |
| Принятие решений | Подача питания на оборудование |
Для кого предназначены НКУ
НКУ «Экс-Форма» работают на объектах, где критически важна непрерывная работа оборудования и централизованное управление инженерными системами.
| Сегмент | Объекты | Задачи |
|---|---|---|
| Газотранспортная отрасль | АГРС, УПГ, ГРПБ, компрессорные и насосные станции | Надёжное распределение электроэнергии, диспетчеризация, связь, безопасность |
| Нефтегазовые предприятия | Промыслы, перерабатывающие заводы | Управление двигателями, насосами, вентиляцией, освещением, электрообогревом |
| Промышленные предприятия | Производственные цеха, автоматизация | Бесперебойная работа, резервирование питания, удалённый мониторинг, SCADA |
| Объекты энергетики | Подстанции, распределительные сети | Учёт электроэнергии, системы охраны, передача данных |
Преимущества НКУ «Экс-Форма»
| Преимущество | Что даёт |
|---|---|
| 50+ исполнений НКУ | Адаптация под требования конкретного объекта |
| 4 ключевых сегмента | Газотранспорт, нефтегаз, промышленность, энергетика |
| 100% индивидуальный подход | Каждое решение разрабатывается под объект |
| Инженерная гибкость | Различные решения под каждый объект |
| Российская база | Доступные комплектующие: ОВЕН, ЕКГ, ДКС |
| Ремонтопригодность | Замена компонентов без замены шкафа |
| Сервис по всей России и СНГ | Доставка, монтаж, ПНР и сервисная поддержка |
| Полный цикл работ | От проекта до ввода в эксплуатацию |
Нужен НКУ под ваш объект?
Инженеры «Экс-Форма» подберут состав шкафов и подготовят КП за 1 час.
8 (800) 550-52-31или напишите: market@exform.ru
Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2026):
«НКУ — это та часть объекта, которую заказчик замечает только когда что-то отказывает. Если всё работает — шкаф стоит и делает своё дело. Но именно от качества сборки НКУ зависит, встанет ли объект при аварии в сети или продолжит работу на резерве».
«Мы на заводе собираем НКУ из российских комплектующих — ОВЕН, ЕКГ, ДКС. Это даёт два плюса: сроки поставки не зависят от импорта, а замена компонента занимает часы, а не недели. Заказчику не нужно менять шкаф целиком — достаточно заменить модуль. Для объектов в удалённых регионах это критично».
Часто задаваемые вопросы
1. Что такое НКУ простыми словами?
НКУ — низковольтные комплектные устройства. Это шкафы, щиты и ящики, которые распределяют электроэнергию, защищают оборудование от аварий и управляют инженерными системами объекта.
2. Чем НКУ отличается от обычного электрощита?
Обычный электрощит только распределяет питание. НКУ — это комплексная система: распределение, защита, управление, сбор данных и интеграция с АСУ ТП.
3. Какие шкафы входят в состав НКУ?
Более 27 модификаций: шкафы связи, телекоммуникационные, управления вентиляцией, электродвигателями, освещением, насосами, пожарной и охранной сигнализации, ВРУ, ШВРУ и другие.
4. Можно ли заказать отдельный шкаф, а не весь комплекс?
Да. Допускается поставка шкафов в виде самостоятельных изделий. Состав и количество определяется задачей объекта.
5. Какие комплектующие используются в НКУ «Экс-Форма»?
Российские: ОВЕН, ЕКГ, ДКС. Это обеспечивает доступность запчастей и простую модернизацию.
