Ключевые проверки ГРПШ перед приёмкой: чек-лист ОТК завода «Экс-Форма»

Приёмка ГРПШ — это не формальность, а многоступенчатый контроль, от которого зависит безопасность объекта. Мы в «Экс-Форма» проверяем каждый пункт перед отгрузкой: от расстояний между сварными швами до читаемости шкалы манометра.

В этой статье — полный чек-лист ключевых проверок, который используют наши инженеры ОТК. Его можно применять и при приёмке оборудования на объекте. Звоните: 8 (800) 550-52-31.

Нужна консультация по приёмке ГРПШ? Инженеры «Экс-Форма» помогут с подготовкой к сдаче объекта.

8 (800) 550-52-31 или market@exform.ru

Проверки сварных соединений

Сварные швы — критичный элемент ГРПШ. От их качества зависит герметичность и безопасность. Наши инженеры проверяют следующие параметры:

Требования к сварным соединениям
Параметр	Требование
Расстояние от штуцеров, бобышек, муфт, труб до сварного соединения	≥ 50 мм (допускается диаметрально противоположное расположение)
Расстояние от начала гиба трубы до края стыкового или углового сварного шва	≥ 50 мм
Расстояние от стоек/опор до сварных швов	≥ 50 мм
Расстояние между сварными соединениями	≥ 50 мм
Угловые сварные соединения	Без конструктивного непровара, соединение У19 по ГОСТ 16037

Важно: отсутствие приварки штуцеров, бобышек, муфт и других деталей в местах расположения сварных швов — обязательное требование.

Запрещённые соединения

Ряд соединений категорически запрещён при изготовлении ГРПШ. Эти правила продиктованы требованиями безопасности и надёжности:

Соединение трубы с отводом разных диаметров — запрещено;
Соединение ниппеля регулятора/клапана с трубопроводом разных диаметров — запрещено;
Наличие сварных соединений в пересекаемых конструкциях — запрещено.

Проверки перед нанесением ЛКП

Перед покраской поверхность проверяется на дефекты, которые могут снизить срок службы покрытия:

Отсутствие трещин;
Отсутствие деформаций;
Отсутствие механических повреждений;
Отсутствие острых кромок, забоин, задиров;
Наличие кармана для документации (с закрытой крышкой — для Оренбурга);
Наличие пластины для установки шильда.

Состояние ЛКП после нанесения

После покраски проверяется качество покрытия. Не допускаются:

Трещины;
Расслоения;
Вздутия;
Очаги коррозии;
Ворс, скотч, грязь, напылы;
Несоответствие RAL.

Дополнительно проверяется:

Состояние керамического покрытия (при наличии);
Отсутствие закрашенных крепёжных деталей;
Наличие антикоррозионного покрытия на крепеже и заглушках;
Наличие ЛКП на межфланцевых соединениях;
Целостность вентиляционных решёток, надёжность крепления;
Свободный проход вентиляционных решёток.

Маркировка и знаки

На корпусе ГРПШ должна быть нанесена вся необходимая маркировка:

Обязательная маркировка ГРПШ
Элемент	Требование
«Огнеопасно-ГАЗ»	Несмываемая контрастная надпись красного цвета на всех наружных боковых поверхностях
Логотип предприятия	Нанесён на корпус
Знаки строповки	Наличие, маркировка (строповка красится в чёрный цвет)
Знак центра тяжести	Наличие
Знак заземления	Наличие

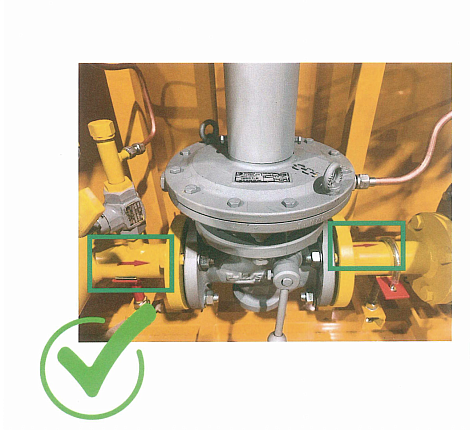

Маркировка направления потока газа	Стрелки должны совпадать с движением потока
Маркировка строповочных элементов	На приборах при наличии рым-болтов и проушин

Габаритные размеры и расстояния

При изготовлении и приёмке ГРПШ контролируются следующие расстояния:

Контролируемые расстояния в ГРПШ
Параметр	Значение
Между параллельными рядами линий редуцирования (ГРУ), в свету	≥ 400 мм
От низа клапана-отсекателя РДК до настила или перемычки	≥ 120 мм
От фланца до опоры, стены, перегородки или кровли	≥ 50 мм
От отопительных приборов до строительных конструкций	≥ 100 мм
Размер дверных проёмов (в свету)	2000 × 800 мм
Место забора воздуха для вентиляции	≥ 2 м от уровня земли
Высота помещений блок-контейнера в местах прохода персонала	≥ 2000 мм

Также проверяются: параллельность и горизонтальность всех линий обвязки; наличие стоек; надёжность крепления шины заземления; наличие рым-болтов на каркасе.

Контрольно-измерительные приборы

Манометры и другие КИП проверяются на:

Читаемость шкалы;
Целостность стекла;
Отсутствие запотевания;
Состояние корпуса;
Правильность монтажа регуляторов и клапанов по направлению движения потока газа.

Запорная арматура

При приёмке запорной арматуры контролируются:

Требования к запорной арматуре
Параметр	Требование
Расположение кранов	Свободное открытие/закрытие
Доступность ручек	Без соприкосновения с деталями трубопровода, шкафа, приборов
Расстояние между ручками запорной арматуры	≥ 100 мм
Расстояние между выступающими частями кранов	≥ 50 мм
Расположение болтов и гаек на фланцах	С одной стороны фланцевого соединения
Длина концов болтов и шпилек за гайками	1–3 витка резьбы с полным профилем
Возможность обслуживания фильтров	Кассета вынимается без препятствий; фильтры DN100+ — с поворотным механизмом крышки (кроме углового)
Использование устройств в качестве опор	Запрещено (допускаются съёмные опоры для ФГ и кранов)

Документация

Перед отгрузкой проверяется наличие сертификатов ГАЗСЕРТ на всё установленное оборудование:

Регуляторы давления;
Запорная арматура;
Предохранительная и защитная арматура;
Фильтры газа;
Счётчики.

Нужна помощь при приёмке ГРПШ?

Инженеры «Экс-Форма» помогут с подготовкой документов и сдачей объекта.

8 (800) 550-52-31

или напишите: market@exform.ru

Экспертное мнение

Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2026):

«Этот чек-лист — результат 35 лет работы. Каждый пункт появился не случайно: где-то видели дефект на заводе, где-то — замечание инспектора при приёмке. Теперь мы проверяем всё системно, до отгрузки».

«Совет заказчикам: используйте этот чек-лист и при приёмке на объекте. Особенно раздел про сварку и расстояния. Если при монтаже нарушено расстояние от шва до штуцера — это не косметика, это риск. Инспектор Ростехнадзора это увидит и заставит переделывать».

Часто задаваемые вопросы

1. Какое минимальное расстояние от штуцера до сварного шва?

Не менее 50 мм. Допускается диаметрально противоположное расположение штуцеров и бобышек.

2. Можно ли соединять трубу с отводом разных диаметров?

Нет. Соединение трубы с отводом разных диаметров запрещено. Также запрещено соединение ниппеля регулятора с трубопроводом разных диаметров.

3. Какие требования к маркировке ГРПШ?

На всех наружных боковых поверхностях — несмываемая контрастная надпись «Огнеопасно-ГАЗ» красного цвета. Также логотип, знаки строповки, центр тяжести, заземление.

4. Какой размер дверных проёмов ГРПШ?

2000 × 800 мм в свету.

5. Какие сертификаты должны быть на комплектующие?

Сертификаты ГАЗСЕРТ на регуляторы, запорную, предохранительную и защитную арматуру, фильтры, счётчики.
