Пересечение естественных и искусственных преград — один из самых ответственных этапов строительства газопровода. Реки, овраги, автомобильные и железные дороги, подземные коммуникации — каждое пересечение требует отдельного проектного решения, согласования с владельцами преграды и строгого соблюдения норм СП 62.13330.2011. Ошибка на пересечении — это не просто предписание, а риск аварии с серьёзными последствиями.
В этой инструкции инженеры завода «Экс-Форма» систематизировали требования ко всем видам пересечений: переход через водные преграды, прокладка под дорогами закрытым способом в футлярах, пересечение с коммуникациями и нормы укладки сигнальной ленты.
Проектируете переход газопровода через преграду? Инженеры «Экс-Форма» помогут с подбором оборудования и схемными решениями.
Содержание
- Виды преград и способы их пересечения
- Пересечение автомобильных и железных дорог
- Футляр: конструкция, материалы, заделка концов
- Пересечение водных преград
- Пересечение оврагов, балок и ручьёв
- Пересечение с подземными коммуникациями
- Сигнальная лента и обозначение трассы
- Согласование пересечений
- Экспертный кейс: ошибка на пересечении с дорогой
- Часто задаваемые вопросы
Виды преград и способы их пересечения
СП 62.13330.2011 разделяет все преграды на две категории — естественные и искусственные. Для каждой категории предусмотрены свои способы пересечения.
| Тип преграды | Примеры | Способ пересечения |
|---|---|---|
| Естественные | Реки, ручьи, овраги, балки, озёра, болота | Надземный переход на опорах; подземный переход ниже дна (горизонтально-направленное бурение, микротоннелирование); подводный переход (дюкер) с заглублением в дно |
| Искусственные — дороги | Автомобильные дороги I–III категорий, железные дороги, трамвайные пути | Закрытый способ: продавливание футляра, горизонтально-направленное бурение. Открытый способ — только по согласованию с владельцем дороги при невозможности закрытого |
| Искусственные — коммуникации | Кабели связи, водопровод, канализация, другие газопроводы | Пересечение с соблюдением нормативных расстояний в свету; заключение коммуникации в защитный футляр при недостаточном расстоянии |
Пересечение автомобильных и железных дорог
Пересечение газопроводом автомобильных и железных дорог — наиболее ответственный вид перехода. Главное требование: закрытый способ прокладки в защитном футляре.
Метод продавливания
Метод продавливания позволяет проложить футляр под дорогой без вскрытия дорожного полотна и остановки движения. Технология включает:
- Устройство котлованов. С двух сторон от дороги отрываются рабочий котлован (6,0 × 2,0 м) и приёмный котлован (2,0 × 2,0 м). Стенки укрепляются досками и подпорной стенкой из бруса.
- Продавливание футляра. Гидравлическая установка поэтапно продавливает футляр сквозь грунт от рабочего котлована к приёмному.
- Удаление грунта. Грунт из внутренней полости футляра удаляется по мере продвижения.
- Протаскивание газопровода. После установки футляра в него протаскивается рабочий газопровод.
Альтернативный метод: горизонтально-направленное бурение (ГНБ). Применяется для переходов большой протяжённости (от 30 м) и в стеснённых условиях, где невозможна установка продавливающей рамы.
Пример из проекта
Газопровод высокого давления пересекает местную дорогу на территории населённого пункта. Пересечение выполнено закрытым способом в футлярах из полиэтиленовых труб ПЭ80 SDR11 Ø225×20,5 мм: L=10,5 м от ПК2+67,5 до ПК2+78,0 и L=10,0 м от ПК3+60,8 до ПК3+70,8. Концы футляров заделаны эластичным материалом, контрольные трубки выведены под ковер.
Футляр: конструкция, материалы, заделка концов
Футляр — обязательный элемент при пересечении дорог. Он принимает на себя нагрузку от грунта и транспорта, защищает газопровод от механических повреждений и обеспечивает отвод газа наружу при утечке.
| Материал | Маркировка | Применение |
|---|---|---|
| Полиэтилен ПЭ80 SDR11 | Ø225×20,5 мм и выше | Газопроводы высокого давления до 1,2 МПа, автодороги |
| Полиэтилен ПЭ100 SDR11 | Ø250–Ø400 мм | Газопроводы высокого давления, большие диаметры |
| Сталь | Ø219–Ø530 мм | Железные дороги, высокие нагрузки |
Заделка концов футляра
После протаскивания газопровода в футляр концы футляра герметизируются:
- Пеньковый канат с пропиткой низкомолекулярным полиизобутиленом — эластичное уплотнение, проверенное десятилетиями.
- Монтажная пена типа «Макрофлекс» — современная альтернатива, быстро наносится и расширяется.
Контрольная трубка
Из верхней точки футляра выводится контрольная трубка диаметром не менее 32 мм под ковер. Через неё контролируется наличие газа в межтрубном пространстве — это главный индикатор утечки на переходе.
Пересечение водных преград
Пересечение рек, озёр и водохранилищ — самый сложный вид перехода. Требуется учёт глубины, скорости течения, типа грунта дна и паводковых уровней.
Способы перехода через водные преграды
- Подводный переход (дюкер). Газопровод заглубляется в дно реки ниже прогнозируемой линии размыва. Минимальное заглубление — 1 м от дна до верха трубы. Применяется на судоходных реках.

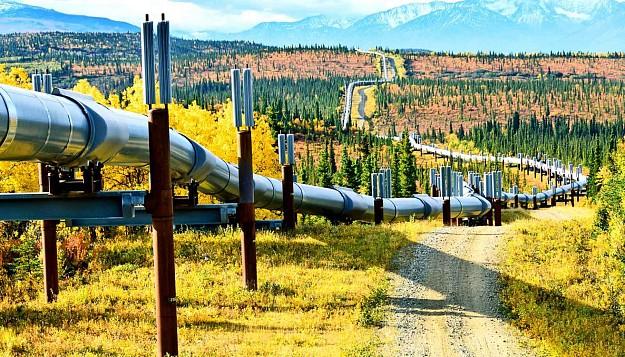

- Надземный переход на опорах. Газопровод проходит над водой на специальных опорах. Применяется на несудоходных реках, оврагах и в горной местности. Высота над максимальным уровнем воды — не менее 0,5 м.
- Горизонтально-направленное бурение (ГНБ). Современный метод прокладки ниже дна без вскрытия русла. Применяется на реках шириной до 500 м.
Дополнительные требования
- На судоходных реках — установка береговых знаков «Якорь не бросать».
- На несудоходных — обозначение перехода на берегах сигнальными столбиками.
- Балластировка газопровода (утяжеление) для предотвращения всплытия.
Пересечение оврагов, балок и ручьёв
Овраги и балки относятся к естественным преградам. Способ пересечения зависит от глубины оврага, типа грунта и наличия водотока.
- Надземный переход на опорах. Оптимален для глубоких оврагов (более 5 м). Исключает земляные работы на склонах.
- Подземная прокладка. Применяется для неглубоких балок и ручьёв. Газопровод заглубляется ниже дна ручья на 1 м.
- ГНБ. Для оврагов с нестабильными склонами, где открытая прокладка невозможна.
Пересечение с подземными коммуникациями
При прокладке газопровода по территории населённого пункта он неизбежно пересекает существующие подземные коммуникации: кабели связи, водопровод, канализацию, другие газопроводы.
Нормы расстояний в свету
| Вид коммуникации | Расстояние в свету по вертикали | При недостаточном расстоянии |
|---|---|---|
| Кабели связи | не менее 0,5 м | При уменьшении до 0,25 м — заключить кабель в футляр из асбестоцементной трубы по 2,0 м в каждую сторону от пересечения |
| Водопровод, канализация | не менее 0,2 м | Газопровод выше водопровода; при невозможности — защитный футляр на водопровод |
| Другой газопровод | не менее 0,2 м | При пересечении газопроводов разного давления — вышележащий в футляре |
| Теплотрасса | не менее 0,2 м | Газопровод ниже теплотрассы с теплоизоляцией |
Порядок работ на пересечениях с коммуникациями
- Получить письменное разрешение организации, эксплуатирующей данную коммуникацию.
- Уточнить местоположение коммуникации шурфованием до начала земляных работ.
- Земляные работы на расстоянии 2 м до и после пересечения выполнять вручную, без ударных механизмов.
- Работы производить под непосредственным надзором представителя эксплуатирующей организации.
Сигнальная лента и обозначение трассы
Для предупреждения повреждения газопровода при земляных работах вдоль всей трассы укладывается сигнальная лента.
Требования к сигнальной ленте
- Цвет: жёлтый.
- Ширина: не менее 0,2 м.
- Надпись: «Осторожно! Газ» — несмываемая, контрастная.
- Расстояние от верха газопровода: 0,2 м.
Особые требования на пересечениях
На участках пересечений со всеми подземными инженерными коммуникациями сигнальная лента укладывается:
- Дважды — на расстоянии 0,2 м между лентами;
- На 2 м в обе стороны от пересекаемого сооружения.
Это требование является обязательным и проверяется при приёмке. Одинарная лента на пересечении — замечание от инспектора.
Согласование пересечений
Каждое пересечение газопровода с преградой требует согласования с владельцем этой преграды. Без согласования работы выполняться не могут.
| Вид преграды | Согласующий орган |
|---|---|
| Автомобильная дорога федерального значения | Росавтодор |
| Автомобильная дорога местного значения | Администрация муниципального образования |
| Железная дорога | РЖД (или владелец ж/д путей) |
| Судоходная река | Росморречфлот (администрация бассейна) |
| Несудоходная река | Росводресурсы (территориальный орган) |
| Кабели связи, водопровод, газопровод | Организация-владелец коммуникации |
Экспертный кейс: ошибка на пересечении с дорогой
Объект: подземный газопровод высокого давления (0,6 МПа) протяжённостью 620 м в Ростовской области. Трасса пересекает местную дорогу на территории посёлка. Проектом предусмотрен закрытый переход методом продавливания в футляре ПЭ80 SDR11 Ø225×20,5 длиной 10 м.
Проблема: март 2024 года. Подрядчик выполнил продавливание, протащил газопровод, заделал концы футляра и вызвал технадзор на освидетельствование скрытых работ. Инспектор обнаружил: контрольная трубка не выведена под ковер, а просто обрезана на уровне земли. Конец трубки забит грунтом.
Диагностика: подрядчик посчитал контрольную трубку «формальностью» и не придал значения её выводу. Однако по СП 62.13330.2011 контрольная трубка — обязательный элемент футляра, без которого пересечение не может быть принято.
Решение: вскрытие места выхода трубки (потребовалось согласование с администрацией посёлка и временное ограничение движения). Установка ковера, наращивание трубки до высоты 1,5 м над землёй. Повторное освидетельствование — через 10 дней.
Последствия: задержка сдачи объекта на 2 недели. Дополнительные затраты: вскрытие + материал + повторный выезд технадзора = 150 000 руб. Подрядчик получил предписание от Ростехнадзора.
Мнение эксперта
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма»:
«Случай в Ростовской области — пример того, как "мелочь" превращается в 150 тысяч убытков. Контрольная трубка — не формальность, а единственный способ узнать об утечке газа на переходе под дорогой. Если трубка забита или не выведена — утечка пойдёт в грунт, и вы узнаете о ней только по запаху газа или по взрыву».
«Я всегда проверяю три вещи на пересечениях: выведена ли контрольная трубка под ковер, уложена ли двойная сигнальная лента, и есть ли письменное разрешение владельца коммуникации. Если эти три пункта выполнены — 90% замечаний снимается сразу».
Часто задаваемые вопросы (FAQ)
1. Когда футляр для газопровода обязателен?
При пересечении автомобильных дорог I–III категорий, железных дорог, трамвайных путей и при недостаточном расстоянии до подземных коммуникаций. Требование установлено СП 62.13330.2011.
2. Какой материал футляра выбрать — ПЭ80 или сталь?
Для автодорог и газопроводов до 1,2 МПа — ПЭ80 SDR11. Не требует катодной защиты, срок службы 50+ лет. Сталь — только для железных дорог и особых нагрузок.
3. Можно ли пересечь дорогу открытым способом?
Только по согласованию с владельцем дороги и только при невозможности закрытого способа. Открытый способ требует перекрытия движения и восстановления дорожного полотна.
4. Зачем нужна двойная сигнальная лента на пересечениях?
Одинарная лента может быть повреждена при раскопках. Двойная на расстоянии 0,2 м друг от друга повышает вероятность обнаружения газопровода до его повреждения. На пересечениях с коммуникациями — обязательное требование.
5. Что делать, если расстояние до кабеля меньше 0,5 м?
Заключить кабель в защитный футляр из асбестоцементной трубы по 2 м в каждую сторону от пересечения. Это требование СП 62.13330.2011 при расстоянии менее 0,5 м (до 0,25 м).
