Требования к размещению газорегуляторных пунктов (ГРП) регламентируются СП 62.13330, СП 42-101 и другими нормативными документами. От правильного выбора места и соблюдения расстояний зависят безопасность людей, надёжность системы и отсутствие штрафов. В этом руководстве инженеры ПКФ «Экс-Форма» собрали все ключевые требования: варианты размещения, расстояния до зданий, дорог и ЛЭП, требования к зданиям, отоплению, вентиляции, освещению и молниезащите.
Нужен проект газоснабжения с правильным размещением ГРП? Инженеры ПКФ «Экс-Форма» спроектируют под ключ.
Что вы узнаете из статьи
- Какие существуют варианты размещения ГРП (отдельно стоящие, пристроенные, встроенные, на покрытиях, на открытых площадках).
- Нормы расстояний от ГРП до зданий, дорог, железнодорожных путей и ЛЭП (таблица).
- Требования к зданиям ГРП: огнестойкость, двери, отопление, вентиляция, освещение.
- Требования к молниезащите и заземлению ГРП.
- Особенности размещения блочных ГРПБ.
Варианты размещения газорегуляторных пунктов
Согласно современным требованиям безопасности, ГРП могут размещаться следующими способами:
| Способ размещения | Описание | Ограничения |
|---|---|---|
| Отдельно стоящие | Здание ГРП стоит отдельно на собственном фундаменте. | Требует соблюдения расстояний. Основной вариант для ГРП и ГРПБ. |
| Пристроенные | Пристраиваются к газифицируемым производственным зданиям, общественным зданиям с производственными помещениями или котельным. | Здания должны быть не ниже II степени огнестойкости класса СО. |
| Встроенные | Размещаются внутри одноэтажных газифицируемых производственных зданий или котельных. | Запрещены в подвалах, цокольных этажах и жилых домах. |
| На покрытиях зданий | На крышах производственных зданий I и II степени огнестойкости с негорючим утеплителем. | Редкий вариант, требует усиления конструкций. |
| На открытых площадках (под навесом) | На территории промышленных предприятий. | Оборудование должно быть в климатическом исполнении. |
Нормы расстояний от ГРП до зданий и сооружений
Расстояния принимаются от наружных стен зданий ГРП (или от ограждения, если оборудование на открытой площадке).
| Давление газа в ГРП, МПа | До зданий и сооружений, м | До ж/д путей (до ближнего рельса), м | До автодорог (до обочины), м | До ЛЭП |
|---|---|---|---|---|
| До 0,6 (среднее и высокое II) | 10 | 10 | 5 | Не менее 1,5 высоты опоры |
| До 0,3 (отдельно стоящий ШРП) | не нормируется | не нормируется | не нормируется | не нормируется |
Важные уточнения:
- Требования таблицы распространяются также на узлы учёта расхода газа, расположенные в отдельно стоящих зданиях или шкафах на отдельно стоящих опорах.
- Для ШРП с давлением на вводе до 0,3 МПа (шкафных ГРПШ) расстояния до зданий и сооружений не нормируются.
Требования к зданиям отдельно стоящих ГРП и ГРПБ
Огнестойкость и конструкция
- Здания ГРП и ГРПБ должны быть одноэтажными, бесподвальными, с совмещённой кровлей.
- Степень огнестойкости — не ниже I степени, класс СО.
- Разрешается размещение ГРПБ в зданиях контейнерного типа (металлический каркас с несгораемым утеплителем).
- Двери ГРП и ГРПБ — противопожарные, открывающиеся наружу.
Отопление ГРП
Зимой внутри помещения ГРП необходимо поддерживать положительную температуру (не менее +5°C).
- Отопление может быть водяным или паровым (от центрального источника тепла или от индивидуальной отопительной установки).
- Максимальная температура теплоносителя — не более 130°C.
- При устройстве местного газового отопления отопительная установка размещается в изолированном помещении с отдельным выходом, отделённом от технологического помещения глухими противопожарными стенами (предел огнестойкости не менее 2,5 ч).
- Труба подводки газа к котлу и трубы системы отопления при проходе через стену помещения регуляторов должны иметь сальниковые уплотнения.
Вентиляция ГРП
Все помещения ГРП должны оборудоваться постоянно действующей вентиляцией, обеспечивающей не менее 3-кратного воздухообмена в 1 час.
Освещение ГРП
- Все помещения ГРП должны иметь естественное и искусственное освещение.
- Электроосвещение — внутреннее во взрывозащищённом исполнении или наружное типа «кососвет» в нормальном исполнении.
- Электрические распределительные устройства и другое электрооборудование в нормальном исполнении следует располагать вне помещений ГРП (в специальном шкафу или смежном неопасном помещении).
- Металлические части электроустановок, не находящиеся под напряжением, должны быть заземлены.
Проектируете ГРП или ГРПБ? Проверим ваш проект на соответствие нормам.
Требования к молниезащите и заземлению ГРП
- Для защиты от молний ГРП должны быть оборудованы стержневым молниеотводом (устанавливается на стене здания).
- Заземляющее устройство выполняется из полосовой стали и состоит из внутреннего и наружного контуров, соединённых сваркой.
- Внутренний контур заземления прокладывают по стенам здания на высоте 0,5 м от пола.
- Внешний контур — в земле на глубине 0,5 м от поверхности земли и на расстоянии 1 м от фундамента.

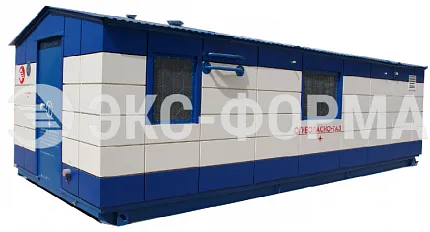

Особенности размещения ГРПБ (блочных)
- Блочные ГРПБ размещаются только отдельно стоящими.
- Расстояния до зданий и сооружений — согласно таблице выше (10 м при давлении до 0,6 МПа).
- Здания ГРПБ могут быть контейнерного типа (металлический каркас с несгораемым утеплителем).
- Для многоблочных ГРПБ (несколько блок-боксов) требования по расстояниям применяются к каждому отдельному блоку.
Что запрещено при размещении ГРП
- Запрещено размещать ГРП в подвалах и цокольных этажах зданий (любого назначения).
- Запрещено размещать ГРП в пристройках к школам, больницам, детским учреждениям, жилым домам, зрелищным и административным зданиям.
- Запрещено размещать блочные ГРПБ не отдельно стоящими (пристройки и встройки запрещены).
Часто задаваемые вопросы (FAQ) про размещение ГРП
1. Какое минимальное расстояние от ГРП до жилого дома?
При давлении газа в ГРП до 0,6 МПа минимальное расстояние — 10 метров. При давлении до 0,3 МПа для ШРП расстояние не нормируется, но рекомендуется не менее 5 метров.
2. Можно ли разместить ГРП на крыше жилого дома?
Нет, нельзя. Размещение ГРП на покрытиях зданий допускается только для производственных зданий I и II степени огнестойкости. На жилых, общественных и административных зданиях — запрещено.
3. Нужно ли отопление ГРП зимой?
Да. Внутри помещения ГРП необходимо поддерживать температуру не ниже +5°C. Без отопления регуляторы и ПЗК могут замёрзнуть (конденсат, гидраты).
4. Какая вентиляция должна быть в ГРП?
Постоянно действующая, обеспечивающая 3-кратный воздухообмен в час.
5. Какие требования к двери ГРП?
Дверь должна быть противопожарной, открываться наружу.
6. Где можно узнать точные расстояния для моего объекта?
Нормы регламентированы СП 62.13330.2011. Для точного расчёта лучше обратиться к проектной организации.
