Регуляторы давления газа РДГ со встроенным предохранительно-запорным клапаном предназначены для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

     Регуляторы давления газа устанавливаются в рамные, шкафные и блочные газорегуляторные пункты для работы в  системах газоснабжения промышленных и коммунально-бытовых объектов.

   Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

   Регуляторы выпускаются с низким РДГ-Н и высоким РДГ-В выходным давлением.

   Стандартно регулятор изготавливается с выходом газа справа-налево с регулятором управления, расположенным слева по ходу газа.

ВЫПУСКАЕМЫЕ МОДЕЛИ РЕГУЛЯТОРОВ РДГ

Мы предлагаем купить следующие модели регуляторов давления газа РДГ:

- РДГ-50Н(М)
- РДГ-50В(М)
- РДГ-80Н(М)
- РДГ-80В(М)
- РДГ-150Н(М)
- РДГ-150В(М)

   Монтаж регулятора давления газа производится на горизонтальном газопроводе в вертикальном положении. Также на базе данных регуляторов давления газа нами выпускаются собственные газорегуляторные установки шкафного, блочного или рамного типа.

Регуляторы давления газа РДГ. Основные технические характеристики:

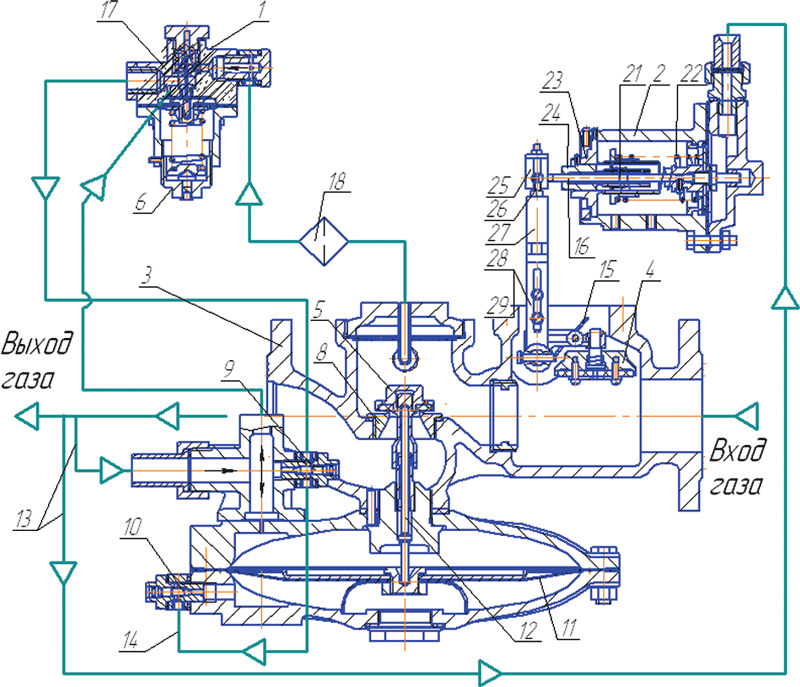

СХЕМА РЕГУЛЯТОРА РДГ

1 – регулятор управления; 2 – механизм контроля; 3 – корпус исполнительного устройства; 4 – клапан отсечной; 5 – клапан; 6 – стакан регулировочный; 8 – седло; 9, 10 – дроссели регулируемые; 11 – мембрана исполнительного устройства; 12 – стержень; 14 – трубка импульсная; 13 – импульс от выходного газопровода; 15 – пружина отсечного клапана; 16 – шток механизма контроля; 18 – фильтр; 21, 22 – пружины; 23, 24 – втулки; 25 – кронштейн; 26 – упор; 27, 29 – рычаг; 28 – планка.
