Регулятор снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

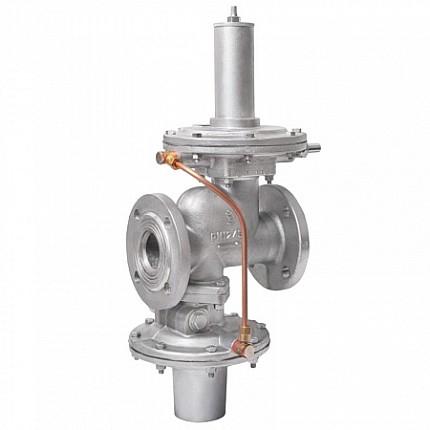

Регуляторы давления газа РДК-С применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.
В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.

Для регулятора РДК-50С не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа.

ПРЕИМУЩЕСТВА РЕГУЛЯТОРОВ РДК

ПРОИЗВОДСТВО	ЭКСПЛУАТАЦИЯ
Корпус из алюминиевого сплава Детали корпуса изготавливаются в собственном литейном цеху из литьевых марок алюминия.	Работа с любыми расходами газа Регулятор работает от сколь угодно малых до максимальных расходов газа.
Блочная конструкция регулятора Позволяет производить регламентные работы и ремонт прибора без снятия его с "нитки" и оперативно заменять подлежащие обслуживанию элементы на новые.	Надежность и безопасность Встроенный запорный клапан надёжно перекроет подачу газа при скачках давления, выходящих за диапазон настройки. Ложные срабатывания клапана исключены полностью.
Фитинги и дроссели Camozzi Использование итальянских фитингов и дросселей Camozzi значительно упрощает обслуживание и эксплуатацию регулятора.	Высокая пропускная способность РДК-50Н обладает набольшей пропускной способностью среди регуляторов комбинированного типа - до 2855 м³/ч.
Высококачественная смазка В подвижном механизме регулятора применяется смазка, которая обеспечивает работу регулятора как при высоких, так и при низких температурах.	Герметичность затворов Герметичность затвора исполнительного механизма по классу «А» ГОСТ 9544. Протечки газа при закрытом затворе отсутствуют. Протечки газа при закрытом затворе отсутствуют.
Контроль качества Перед отправкой заказчику каждый регулятор проверяется на работоспособность в условиях, имитирующих реальные режимы эксплуатации.	Идеально для использования в тупиковых сетях Надежное закрытие клапана и низкий прирост давления газа при нулевом расходе - не более 10% от выходного давления.

Габаритные размеры, мм	Строительная длина - 230±1,5 Длина - 335 Ширина - 240 Высота - 590
Давление настройки клапана-отсекателя	При повышении входного давления 0,0125-0,0375 При понижении выходного давления 0,0075-0,0225
Диапазон входных давлений, МПа (кгс/см²)	0,05-1,2
Диапазон выходных давлений, МПа (кгс/см²)	0,01-0,03
Коэффициент пропускной способности, Kv, м³/ч	4
Масса, кг, не более	16
Номинальный диаметр, DN	50
Пропускная способность при максимальном входном давлении, ст.м³/ч	951
Регулируемая среда	Природный газ по ГОСТ 5542
Соединение с газопроводом	Фланцевое исп. В по ГОСТ 33259
Стабильность поддержания выходного давления, %	±10
Тип регулятора	Комбинированный
Точность срабатывания клапана-отсекателя	5%

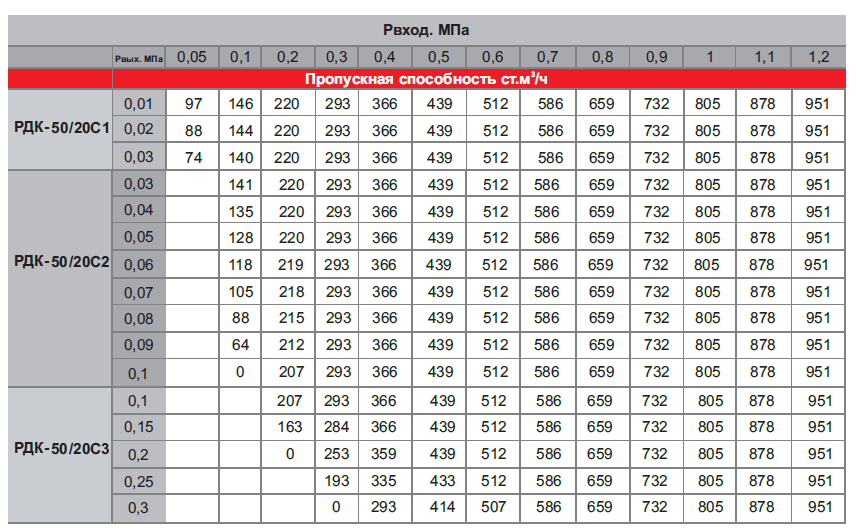

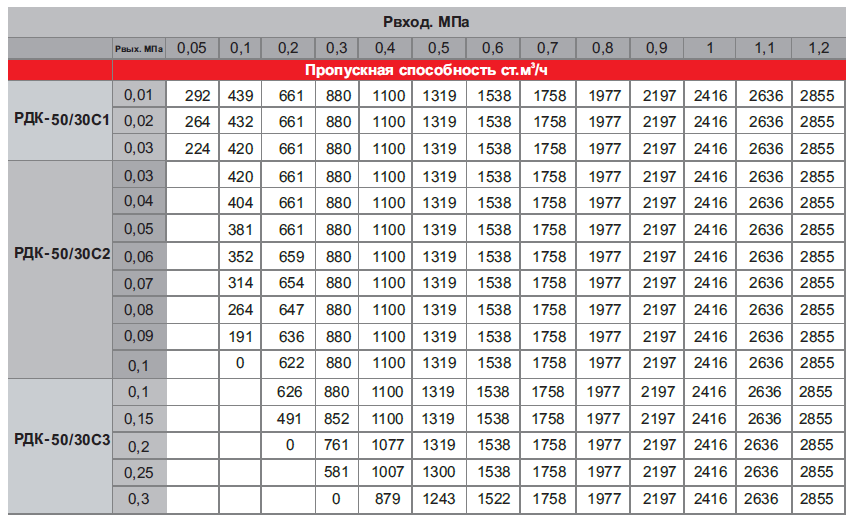

ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛЯТОРОВ РДК-50С

*Расчёт пропускной способности регуляторов при: Плотности газа = 0,73кг/м³; Температуре газа = 20С

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ РЕГУЛЯТОРА РДК-50С

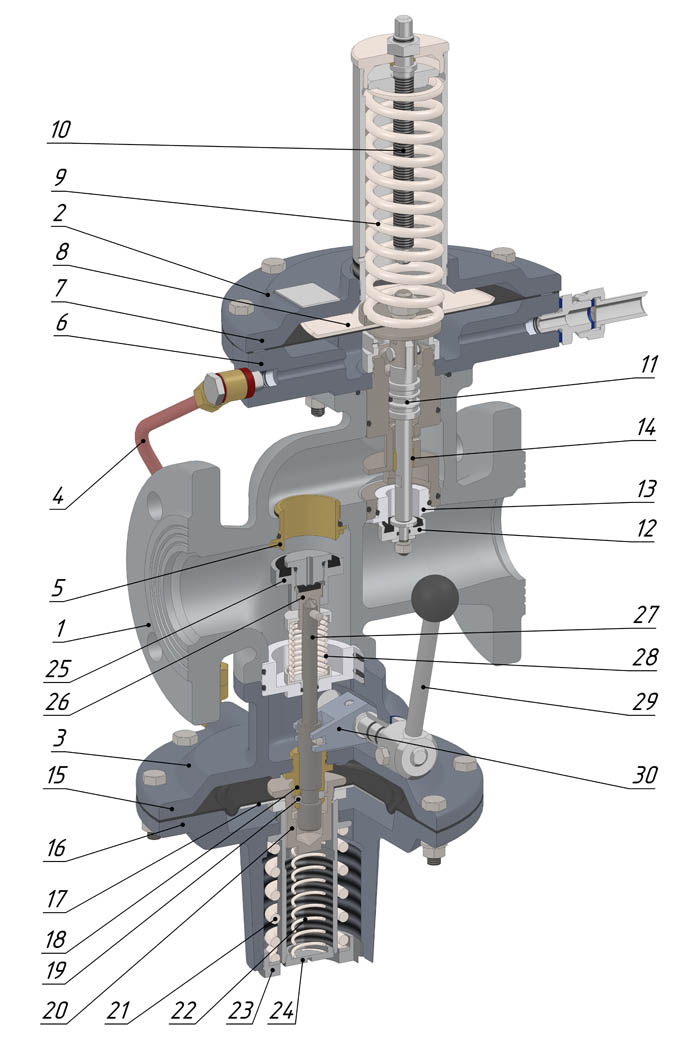

УСТРОЙСТВО  РЕГУЛЯТОРА РДК-50С

Регулятор состоит из корпуса поз.1, исполнительного механизма поз.2, и клапана-отсекателя поз.3. Мембранные камеры исполнительного механизма и клапана-отсекателя соединены трубкой поз.4. В корпусе смонтировано седло клапана-отсекателя поз.5. Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков без снятия Регулятора с линий редуцирования.

Исполнительный механизм поз.2 включает в себя мембранную камеру, состоящую из головки поз.6 и крышки поз.7, между которыми зажата подвижная система мембранного типа поз.8. На тарелку подвижной системы опирается пружина поз.9, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта поз.10. Под мембраной находится шток-поршень поз.11, передающий возвратно-поступательное движение клапану поз.12, а также выполняющий функцию разгрузки клапана.

Шток перемещается в обойме, в нижнюю часть которой вкручено рабочее седло поз.13. Внутри обоймы смонтированы направляющая втулка поз.14. Исполнительный механизм шпильками соединяется с корпусом регулятора. К нижней части корпуса крепится клапан-отсекатель. Между головкой поз.15 и крышкой поз.16 клапана-отсекателя закреплена подвижная система мембранного типа поз.17. В головке установлен сепаратор поз.18 с шариками поз.19, а в центральной части подвижной системы – каретка поз.20. Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины поз.21 и поз.22, расположенные в крышке поз.16. Усилие пружин меняется с помощью регулировочных винтов поз.23 и поз.24 соответственно.

Основной и перепускной клапаны поз.25 и поз.26 смонтированы на штоке поз.27, приводимом в движение с помощью пружины поз.28.

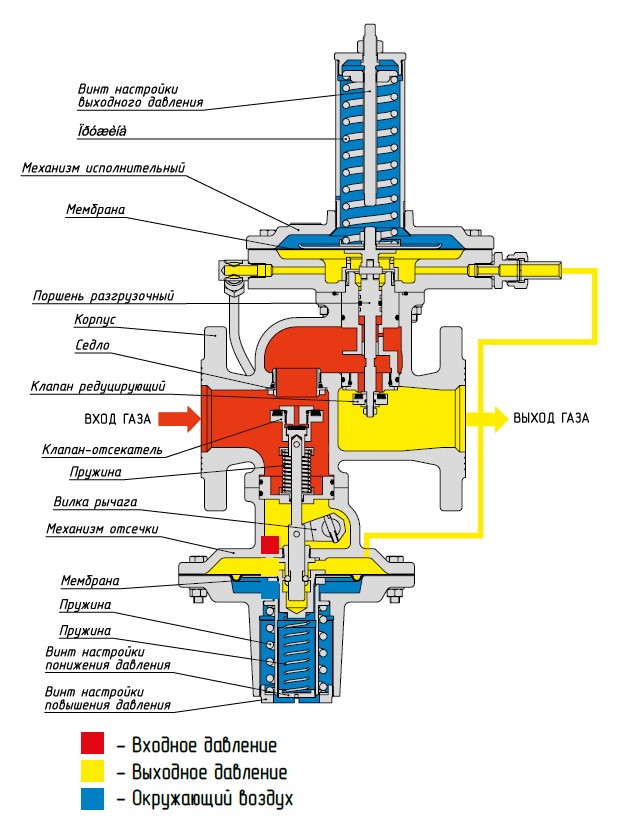

СХЕМА ДВИЖЕНИЯ ГАЗА В РЕГУЛЯТОРЕ

ПРИНЦИП РАБОТЫ

При открытом седле клапана-отсекателя, входное давление по внутреннему каналу корпуса подается на клапан исполнительного механизма, при этом усилие воздействия входного давления на клапан уравновешивается поршневой системой разгрузки клапана.

При прохождении через седло поз.13, давление газа редуцируется. Импульс выходного давления подается в подмембранную полость мембранной камеры исполнительного механизма.

При любом установившемся режиме работы Регулятора его подвижные элементы находятся в равновесии. Усилие пружины поз.9 и масса подвижных элементов уравновешиваются в каждом положении импульсным давлением. В случае прекращения расхода газа давление газа за Регулятором возрастает. Избыточное давление перемещает рабочую мембрану вверх до полного закрытия клапана.

Взвод клапана-отсекателя осуществляется поворотом рукоятки поз.29, на одной оси с которой крепится вилка поз.30. Шток поз.27 с клапаном поз.25 перемещаются вниз, открывая седло. При заданном выходном давлении мембрана клапана-отсекателя занимает нейтральное положение.

Бурт каретки поз.20 удерживает шарики от радиального перемещения. Бурт штока поз.27 упирается в шарики, блокируя осевое движение штока.

При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение соответственно вниз или вверх мембраны вместе с кареткой. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины поз.28 клапан поз.25 поджимается к седлу, перекрывая поток газа.

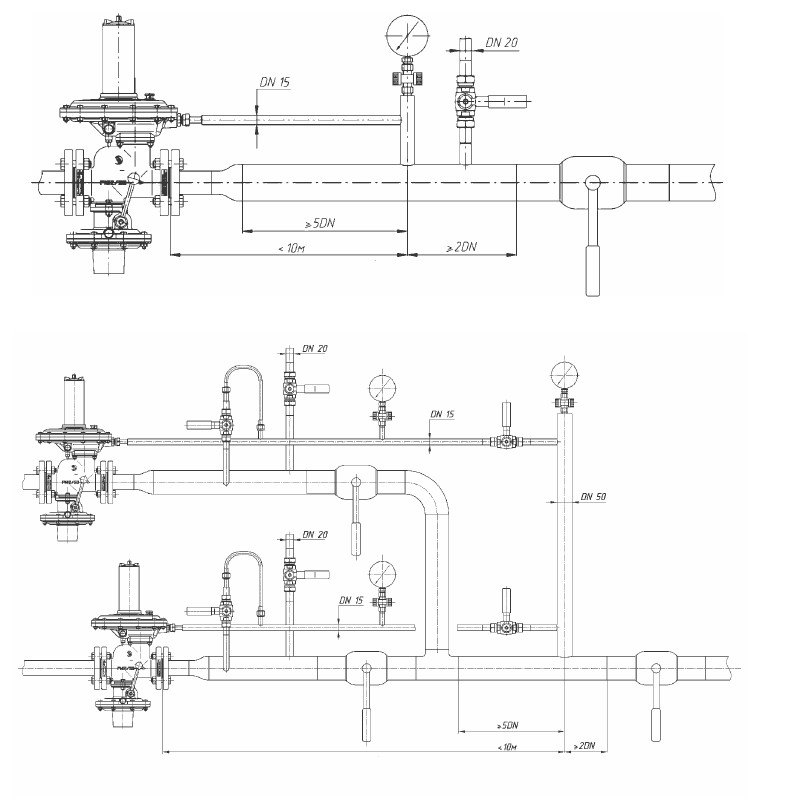

СХЕМА ЗАБОРА ИМПУЛЬСА
