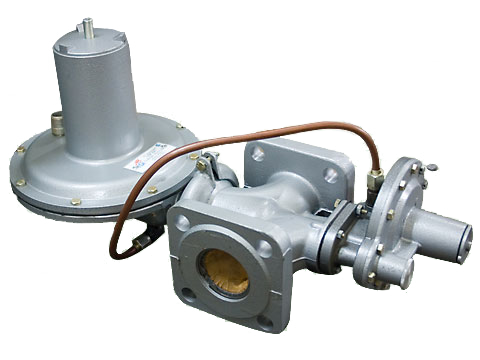

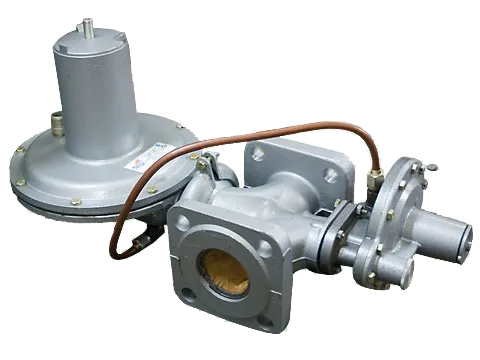

РДНК-У
Регулятор давления газа РДНК-У предназначен для редуцирования среднего и высокого давления на низкое и поддержания заданного давления «после себя».
Регулятор давления газа РДНК предназначен для систем газоснабжения бытовых, сельскохозяйственных и промышленных объектов. При аварийном повышении или понижении выходного давления за пределы допустимых установленных значений регулятор давления РДНК производит автоматическое отключение подачи газа.
На базе регуляторов давления газа РДНК нами выпускаются газорегуляторные пункты и установки шкафного типа УГРШ и ГРПШ.
Регулятор давления газа РДНК предназначен для систем газоснабжения бытовых, сельскохозяйственных и промышленных объектов. При аварийном повышении или понижении выходного давления за пределы допустимых установленных значений регулятор давления РДНК производит автоматическое отключение подачи газа.
На базе регуляторов давления газа РДНК нами выпускаются газорегуляторные пункты и установки шкафного типа УГРШ и ГРПШ.
Основное назначение регуляторов давления газа РДНК, к которым относятся такие модели как, РДНК-32, РДНК-50, РДНК-50П, РДНК-50у, РДНК-400, заключается в том, чтобы высокий или средний уровень давления был понижен до низкого. Другим, но не менее важным назначением, является автоматическое поддержание специально заданного низкого уровня давления газа на выходе, которое не будет подвергаться изменениям даже при колебании расхода газа и его давления на входе. Также он предназначается для сброса газа в атмосферные слои, а в момент аварийного незапланированного повышения или, наоборот, понижения давления на выходе, превышающего все допустимые значения.
Данные модели регуляторов по виду климатического исполнения следуют всем требованиям ГОСТа 15150-69.
Такие регуляторы давления газа регулируют природный газ. Они могут быть установлены на любом участке газопровода: и горизонтальном, и вертикальном.
При установке регулятора давления газа типа РДНК на вертикальном участке газопровода нужно для некоторых моделей ослабить гайку (например, РДНК-32), а для некоторых, таких как РДНК-50, а еще РДНК-400, выкрутить болты крепления, которые располагаются в промежутке между самим корпусом и мембраной. После этого крестовина должна быть повернута по часовой стрелке на 90 градусов. После этого действия проследите, чтобы корпус, в который встроена мембранная камера, все еще оставался вверх стаканом и в горизонтальном положении.
Заводские установки таких регуляторов давления газа как РДНК предполагают автоматически настроенный выходной предел давления на нижнем уровне.
На базе регуляторов давления газа РДК нами собираются шкафные и блочные газорегуляторные пункты.
С двумя регуляторами давления газа РДНК-400 собирается модель ГРПШ-04-2У1 в шкафном исполнении.
На базе двух регуляторов РДНК-1000 собирается ГРПШ-07-2У1 с двумя линиями редуцирования газа.
С регуляторами РДНК-32 собирается ГРПШ-32 с одной или двумя линиями редуцирования газа.
Все модели ГРПШ с РДНК могут комплектоваться газовым обогревом или узлом учета расхода газа.
При выборе типа и модели регулятора давления газа важной характеристикой будет определение его рабочих диапазонов.
Для регуляторов РДНК и его моделей характерны следующие рабочие диапазоны:
• модель РДНК–32/3:
давление на входе колеблется от 0,01Мпа до 1,2 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 1,3 м³/ч до 64 м³/ч;
• для модели РДНК-32/6:
давление на входе колеблется от 0,01Мпа до 0,06 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 4 м³/ч до 105 м³/ч;
• для модели РДНК-32/10:
давление на входе колеблется от 0,01Мпа до 0,3 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 11 м³/ч до 100 м³/ч;
• для модели РДНК-400:
давление на входе колеблется от 0,01Мпа до 0,6 Мпа,
давление на выходе – от 2,0 кПа до 5,0 кПа,
расход газа – от 120 м³/ч до 600 м³/ч;
• для модели РДНК-50:
давление на входе колеблется от 0,01Мпа до 1,2 Мпа,
давление на выходе – от 2,0 кПа до 5,0 кПа,
расход газа – от 120 м³/ч до 900 м³/ч.
Данные модели регуляторов по виду климатического исполнения следуют всем требованиям ГОСТа 15150-69.
Такие регуляторы давления газа регулируют природный газ. Они могут быть установлены на любом участке газопровода: и горизонтальном, и вертикальном.
При установке регулятора давления газа типа РДНК на вертикальном участке газопровода нужно для некоторых моделей ослабить гайку (например, РДНК-32), а для некоторых, таких как РДНК-50, а еще РДНК-400, выкрутить болты крепления, которые располагаются в промежутке между самим корпусом и мембраной. После этого крестовина должна быть повернута по часовой стрелке на 90 градусов. После этого действия проследите, чтобы корпус, в который встроена мембранная камера, все еще оставался вверх стаканом и в горизонтальном положении.
Заводские установки таких регуляторов давления газа как РДНК предполагают автоматически настроенный выходной предел давления на нижнем уровне.
На базе регуляторов давления газа РДК нами собираются шкафные и блочные газорегуляторные пункты.
С двумя регуляторами давления газа РДНК-400 собирается модель ГРПШ-04-2У1 в шкафном исполнении.
На базе двух регуляторов РДНК-1000 собирается ГРПШ-07-2У1 с двумя линиями редуцирования газа.
С регуляторами РДНК-32 собирается ГРПШ-32 с одной или двумя линиями редуцирования газа.
Все модели ГРПШ с РДНК могут комплектоваться газовым обогревом или узлом учета расхода газа.
При выборе типа и модели регулятора давления газа важной характеристикой будет определение его рабочих диапазонов.
Для регуляторов РДНК и его моделей характерны следующие рабочие диапазоны:
• модель РДНК–32/3:
давление на входе колеблется от 0,01Мпа до 1,2 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 1,3 м³/ч до 64 м³/ч;
• для модели РДНК-32/6:
давление на входе колеблется от 0,01Мпа до 0,06 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 4 м³/ч до 105 м³/ч;
• для модели РДНК-32/10:
давление на входе колеблется от 0,01Мпа до 0,3 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 11 м³/ч до 100 м³/ч;
• для модели РДНК-400:
давление на входе колеблется от 0,01Мпа до 0,6 Мпа,
давление на выходе – от 2,0 кПа до 5,0 кПа,
расход газа – от 120 м³/ч до 600 м³/ч;
• для модели РДНК-50:
давление на входе колеблется от 0,01Мпа до 1,2 Мпа,
давление на выходе – от 2,0 кПа до 5,0 кПа,
расход газа – от 120 м³/ч до 900 м³/ч.
