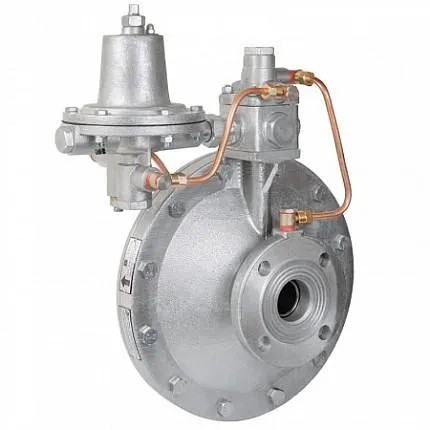

Регулятор давления газа РДП-100 — это прямоточный регулятор собственной разработки «Экс-Форма» для газопроводов ДУ-100. Обеспечивает редуцирование и стабилизацию давления с точностью 1–2% в диапазоне расходов от нуля до 28 555 м³/ч. Конструкция защищена патентом РФ, неоднократный победитель конкурса «100 лучших товаров России».
Встроенный шумоглушитель, мембрана EFFBE (Франция) и фитинги Camozzi обеспечивают надёжную работу на протяжении всего срока службы — 35 лет. Межсервисный интервал — 7 лет, гарантия — 3 года.
Ключевые преимущества РДП-100
- Прямоточная конструкция. Минимальные потери давления при высокой пропускной способности.
- Точность 1–2%. Стабильное поддержание давления при любых изменениях расхода или входного давления.
- Работа от нуля. Регулятор стабильно работает при расходах, близких к нулю, без рывков и провалов.
- Мембрана EFFBE (Франция). Высокоэластичное полотно, сохраняющее свойства от −40 °С до +60 °С.
- Встроенный шумоглушитель. Снижает уровень шума без дополнительных устройств.
- Детали корпуса из литейного алюминия. Отливаются в собственном цеху «Экс-Форма» при 700 °С.
Содержание
- Технические характеристики
- Устройство регулятора РДП
- Принцип работы
- Пропускная способность
- Габариты с катушкой-вставкой
- Схема забора импульса
- Стоимость и заказ
- Часто задаваемые вопросы

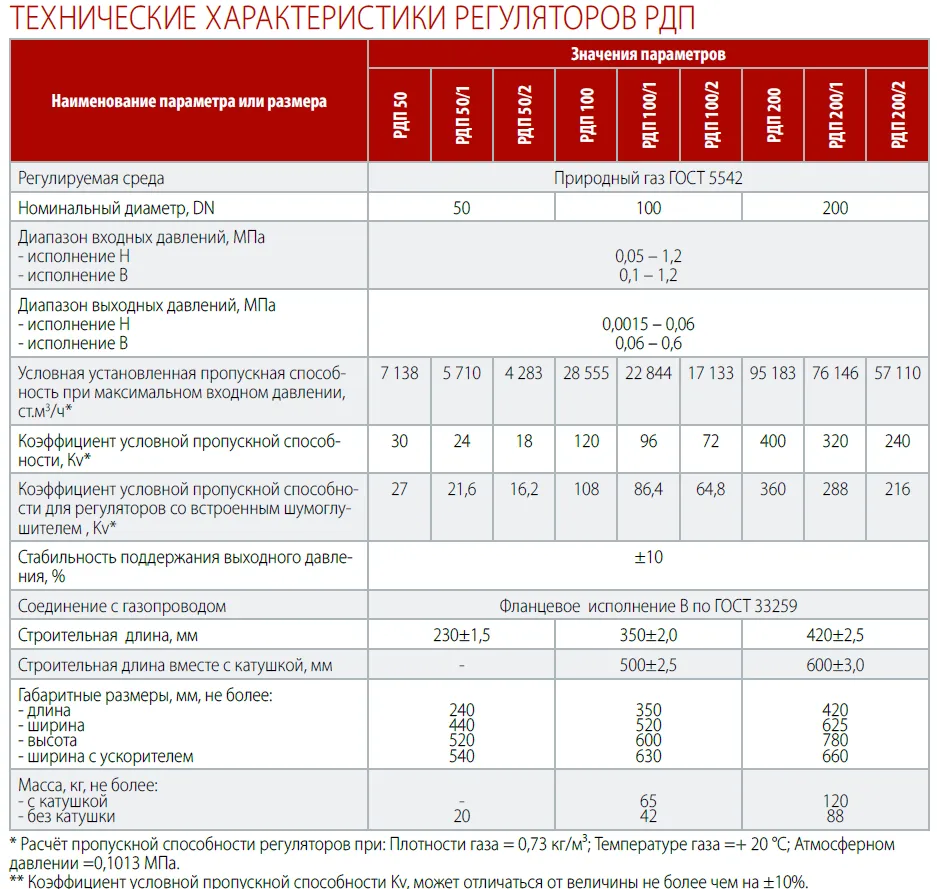

Технические характеристики РДП-100
Регулятор выпускается в двух исполнениях по выходному давлению: РДП-100Н (низкое) и РДП-100В (высокое).
| Параметр | РДП-100Н (низкое) | РДП-100В (высокое) |
|---|---|---|
| Диаметр условного прохода, ДУ | 100 мм | |
| Входное давление | 0,05–1,2 МПа | 0,1–1,2 МПа |
| Выходное давление | 1,5–60 кПа | 60–600 кПа |
| Максимальный расход | до 28 555 м³/ч | |
| Точность поддержания давления | 1–2% | |
| Мембрана | EFFBE (Франция) | |
| Шумоглушитель | Встроенный (внутренний + внешний) | |
| Межсервисный интервал | 7 лет | |
| Срок службы | не менее 35 лет | |
| Гарантия | 3 года | |

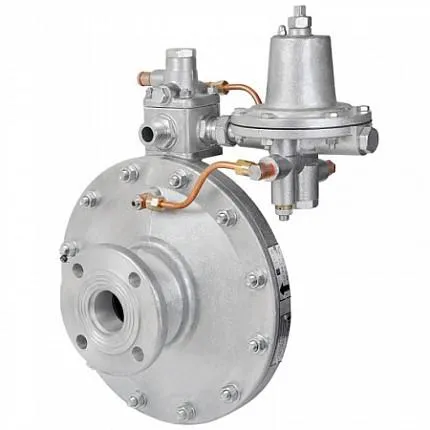

Устройство регулятора РДП
Регулятор состоит из следующих основных узлов: Исполнительного механизма А, Стабилизатора Б, Пилота (Регулятора управления) В и соединительных трубопроводов Г. У регулятора с высоким выходным давлением стабилизатор отсутствует.
В регуляторах РДП-100 и РДП-200 крышка исполнительного механизма имеет разъёмную конструкцию и состоит из Крышки 1 и Фланца-переходника 2, соединяющихся шпильками. По желанию заказчика регулятор может оснащаться встроенным Шумоглушителем 3.
Между Корпусом 4 и Крышкой 1 закреплена Подвижная система 5 мембранного типа с тонкостенной Гильзой 6. Гильза совершает возвратно-поступательное движение в Направляющих 7 с уплотнительными Кольцами 8. В Крышке 1 неподвижно закреплён Клапан 9 с эластичным уплотнением. Поджим Гильзы 6 к Клапану 9 осуществляется Пружиной 10.
Стабилизатор Б — пружинный регулятор прямого действия, поддерживающий постоянный перепад давления на входе Пилота В. Это сводит к минимуму зависимость работы регулятора от изменений входного давления.
Пилот В — пневматический задатчик выходного давления с устройством регулировки. В корпус пилота встроен регулируемый Дроссель 11 сбросной линии. Пилоты РДП-Н и РДП-В отличаются значениями активной площади Мембраны 12 и усилиями Пружины 13.
Подмембранная камера Стабилизатора через импульсную линию соединяется с газопроводом за регулятором, надмембранная — с входом Пилота. С выхода Пилота давление через регулируемый Дроссель 14 подаётся в правую полость мембранной камеры Исполнительного механизма. Левая полость мембранной камеры и подмембранная камера Пилота соединены с газопроводом за регулятором. Сброс давления из правой полости осуществляется через регулируемый дроссель, что обеспечивает ровную, без колебаний работу.
Принцип работы регулятора РДП
Работа регулятора осуществляется за счёт энергии проходящей рабочей среды. Входное давление поступает в Исполнительный механизм и на вход Стабилизатора. Выходное давление Стабилизатора подаётся на вход Пилота. У регулятора РДП-В входное давление подаётся непосредственно на вход Пилота.
При полностью свободной Пружине 13 пилота Клапан 15 находится в закрытом состоянии — регулятор выключен. Настройка на заданное давление осуществляется вращением регулировочного Винта 16. Пилот открывается, управляющее давление поступает в правую полость мембранной камеры Исполнительного механизма.
При работе давление перед Дросселем 14 сбросной линии всегда выше давления за регулятором. Разница давлений на мембране создаёт аксиальное усилие — затвор открывается (Гильза 6 отходит от Клапана 9). В установившемся режиме движущиеся элементы находятся в равновесии. Любое изменение входного давления или расхода вызывает перемещение Подвижной системы 5 в новое равновесное состояние.
При нулевом расходе газа затворы Пилота и Исполнительного механизма герметично закрываются за счёт повышения выходного давления. При прекращении подачи газа Гильза 6 под воздействием Пружины 10 поджимается к Клапану 9 — регулятор закрыт.

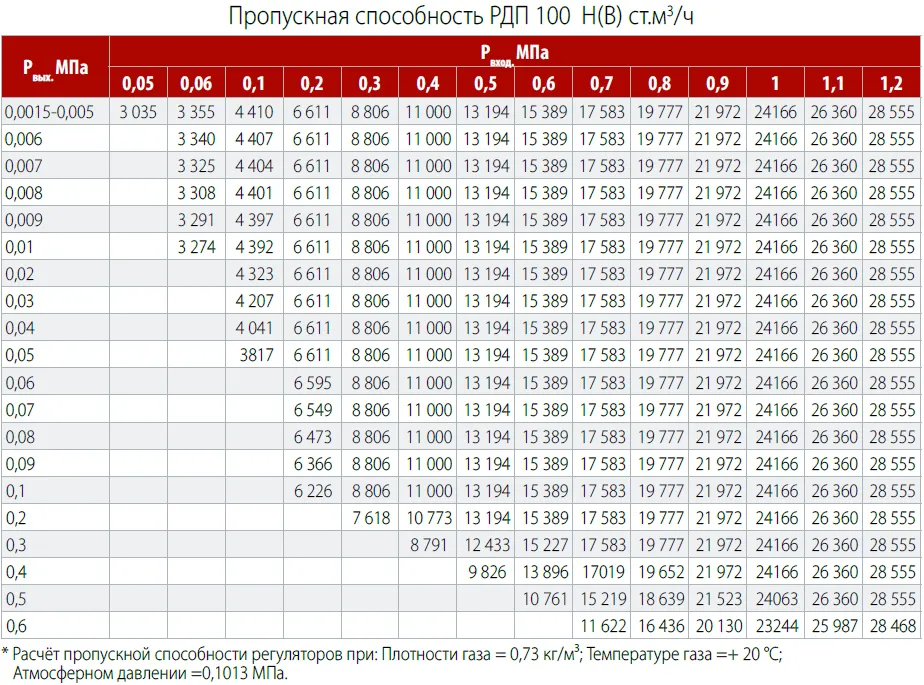

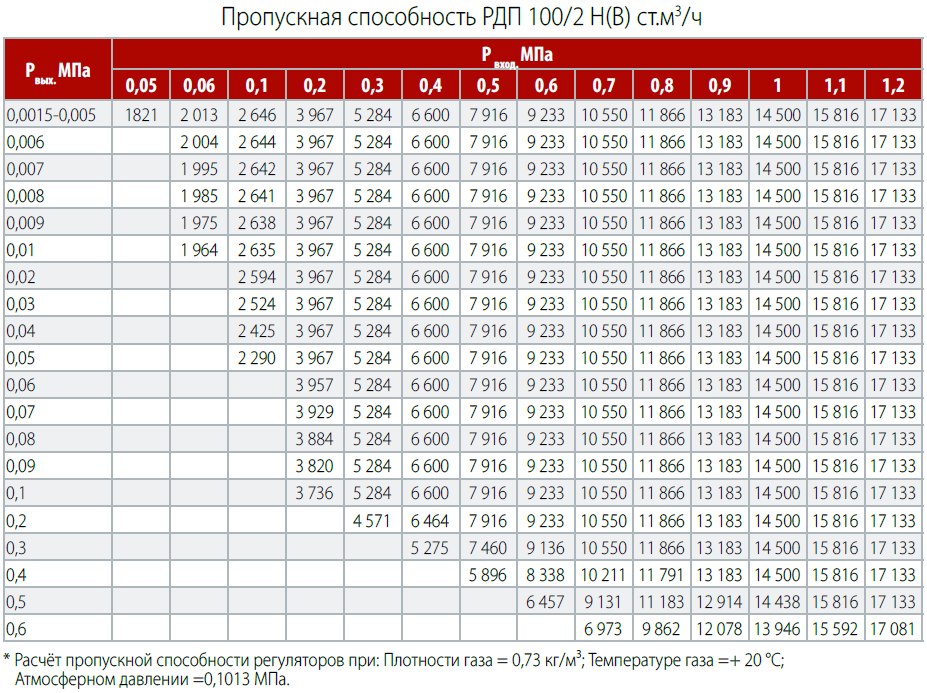

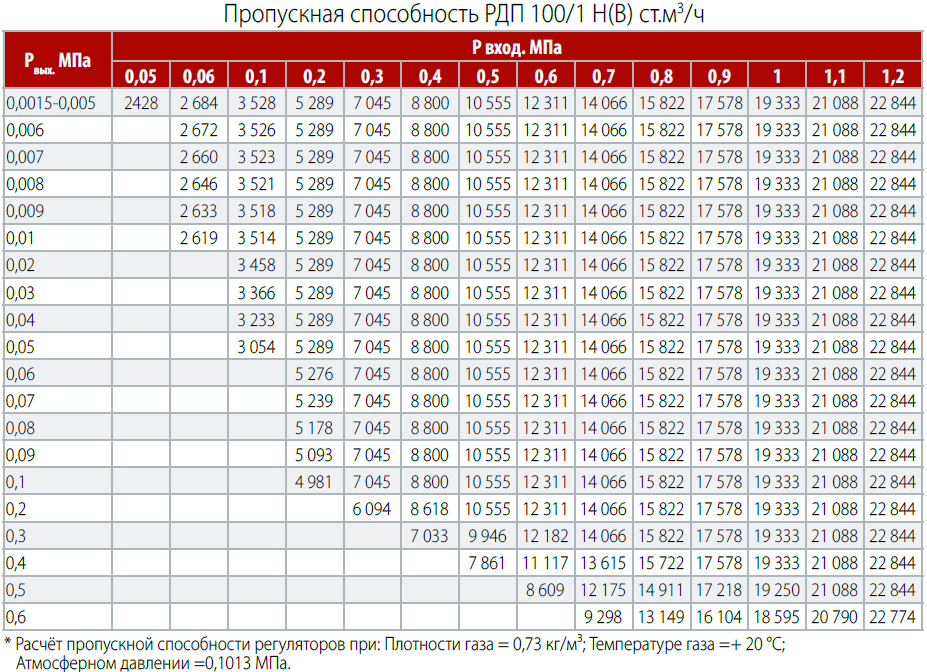

Пропускная способность РДП-100
Расчёт выполнен для природного газа плотностью 0,73 кг/м³ при температуре 20 °С.
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 3035 | 3355 | 4410 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,006 | — | 3340 | 4407 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,007 | — | 3325 | 4404 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,008 | — | 3308 | 4401 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,009 | — | 3291 | 4397 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,01 | — | 3274 | 4392 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,02 | — | — | 4323 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,03 | — | — | 4207 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,04 | — | — | 4041 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,05 | — | — | 3817 | 6611 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,06 | — | — | — | 6595 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,07 | — | — | — | 6549 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,08 | — | — | — | 6473 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,09 | — | — | — | 6366 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,1 | — | — | — | 6226 | 8806 | 11000 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,2 | — | — | — | — | 7618 | 10773 | 13194 | 15389 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,3 | — | — | — | — | — | 8791 | 12433 | 15227 | 17583 | 19777 | 21972 | 24116 | 26360 | 28555 |
| 0,4 | — | — | — | — | — | — | 9826 | 13896 | 17019 | 19652 | 21972 | 24116 | 26360 | 28555 |
| 0,5 | — | — | — | — | — | — | — | 10761 | 15219 | 18639 | 21523 | 24063 | 26360 | 28555 |
| 0,6 | — | — | — | — | — | — | — | — | 11622 | 16436 | 20130 | 23244 | 25987 | 28468 |
Габариты РДП-100 с катушкой-вставкой
В комплект поставки регуляторов РДП-100 и РДП-200 входит катушка-вставка, позволяющая осуществлять демонтаж рабочего клапана без снятия прибора с газопровода, а также обеспечивать переход с Dn 200 на большие диаметры — до Dn 500.
Схема забора импульса
Стоимость и заказ
Ориентировочная стоимость РДП-100: от 200 000 руб. Точная цена зависит от исполнения (Н/В), комплектации шумоглушителем и объёма поставки.
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием требуемого исполнения (РДП-100Н или РДП-100В).
- Получите КП в течение 1 часа.
Срок изготовления: до 30 дней. Доставка: по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием требуемого исполнения (РДП-100Н или РДП-100В).
- Получите КП в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. Чем РДП-100Н отличается от РДП-100В?
РДП-100Н — для низкого выходного давления (1,5–60 кПа). РДП-100В — для высокого (60–600 кПа). Выбор зависит от требуемого уровня выходного давления на объекте.
2. Как часто нужно обслуживать регулятор?
Межсервисный интервал — 7 лет. В течение этого срока регулятор не требует планового обслуживания. Рекомендуется ежегодный визуальный осмотр.
3. Чем РДП-100 отличается от РДП-50 и РДП-200?
РДП-100 занимает промежуточное положение в линейке: ДУ-100, расход до 28 555 м³/ч. РДП-50 — компактная модель ДУ-50 (до 7 138 м³/ч). РДП-200 — для максимальных расходов ДУ-200 (до 95 183 м³/ч).
4. Зачем нужна катушка-вставка в комплекте?
Катушка-вставка позволяет демонтировать рабочий клапан регулятора без снятия прибора с газопровода и обеспечивает переход с Dn 200 на большие диаметры (до Dn 500).
5. Можно ли заказать РДП-100 без шумоглушителя?
Да, шумоглушитель поставляется опционально. Однако для объектов вблизи жилой застройки рекомендуется исполнение со встроенным глушителем шума.
