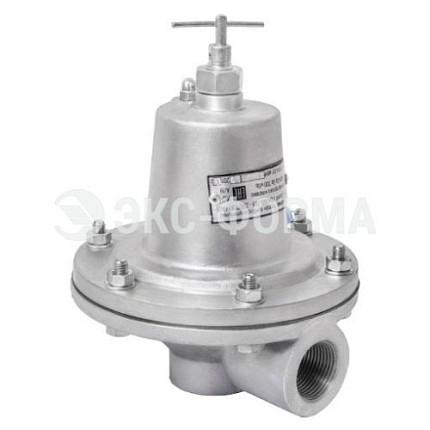

Клапаны ПСК с условным проходом DN 25 производятся нескольких видов:

• сбросные клапаны низкого давления срабатывания – ПСК-25Н;
• сбросные клапаны низкого давления срабатывания – ПСК-25С;
• сбросные клапаны высокого давления срабатывания – ПСК-25В.

Пример обозначения ПСК-25 при заказе

• клапан предохранительный сбросной DN 25 низкого давления срабатывания (2,0- 75,0 кПа), с присоединительной резьбой – «Клапан ПСК-25ПН ТУ 3712-008-12213528-2011»;
• клапан предохранительный сбросной DN 25 низкого давления срабатывания (2,0- 75,0 кПа), фланцевого исполнения – «Клапан ПСК-25ПФН ТУ 3712-008-12213528-2011»;
• клапан предохранительный сбросной DN 25 среднего давления срабатывания (125,0-300,0 кПа), с присоединительной резьбой – «Клапан ПСК-25С/300 ТУ 3712-008- 12213528-2011»;
• клапан предохранительный сбросной DN 25 высокого давления срабатывания (60,0- 750,0 кПа), с присоединительной резьбой – «Клапан ПСК-25ПВ ТУ 3712-008-12213528-2011»;
• клапан предохранительный сбросной DN 25 высокого давления срабатывания (60,0- 750,0 кПа), фланцевого исполнения – «Клапан ПСК-25ПФВ ТУ 3712-008-12213528-2011».

Цена, купить клапаны ПСК-25П-Н, ПСК-25П-В

Цена на клапаны предоставляется по запросу. Запрос на клапаны можно оставить любым способом - по телефону, по электронной почте или оставив заявку на сайте.

Технические характеристики ПСК-25

Исполнение	Условный проход, DN	Диапазон настройки, кПа	Давление закрытия, МПа	Пропускная способность, м3/ч
ПСК-25ПН	25 мм тип присоединения  муфтовый	2 – 75	0,8 Р настройки	21
ПСК-25ПВ		60 – 750		124
ПСК-25Н/5		2 – 5		16,5
ПСК-25С/20		5 – 20		56
ПСК-25С/50		20 – 50		44
ПСК-25С/125		50 – 125		231
ПСК-25С/300		125 – 300		345
ПСК-25В/700		300 – 700		623
ПСК-25ПФН	25 мм тип присоединения  фланцевый	2 – 75		21
ПСК-25ПФВ		60 – 750		124
ПСК-25ФН/5		2 – 5		16,5
ПСК-25ФС/20		5 – 20		56
ПСК-25ФС/50		20 – 50		44
ПСК-25ФС/125		50 – 125		231
ПСК-25ФС/300		125 – 300		345
ПСК-25ФВ/700		300 – 700		623

Устройство сбросного клапана ПСК

Корпус 1 выполнен в виде усеченного конуса с фланцем, седлом и двумя отверстиями с резьбой трубной цилиндрической G1-B -исполнение ПСК-25, G2-B - исполнение ПСК-50 и во фланцевом исполнении ПСК-25Ф и ПСК-50Ф.
Седло перекрывается Клапаном 3 с резиновым уплотнением. Клапан собран с Мембраной 6, которая жестко закреплена между клапаном и Тарелкой 7.
В свою очередь мембрана закреплена между Корпусом 1 и Крышкой 2.
Пружина 4 зажата между тарелкой мембраны и Упором 8.
Путем вращения регулировочного Винта 5 перемещается Упор 8, изменяя, таким образом, усилия пружины, которая определяет настройку клапана на давление в заданных пределах. Клапан снабжен механизмом принудительного открытия, который приводится в действие Тягой 9.

Принцип работы:

Газ от сети через входное отверстие Корпуса 1 входит в полость Клапана 3.
При установившемся режиме контролируемое давление газа в установленных пределах уравновешивается настроенной Пружиной 4 и Клапан 3 герметично закрыт. Когда давление газа в сети (также и в полости клапана) превысит предел настройки, Мембрана 6 преодолевая усилия пружины опустится вместе с Клапаном 3, открывая при этом выход газа в атмосферу через сбросной патрубок.
Сброс газа произойдет до снижения давления в сети ниже настроенного, после чего под действием Пружины 4 клапан закроется.
Для проверки работоспособности клапана следует потянуть за Тягу 9 механизма принудительного открытия. При этом клапан открывается.
Операцию повторить 3–4 раза.

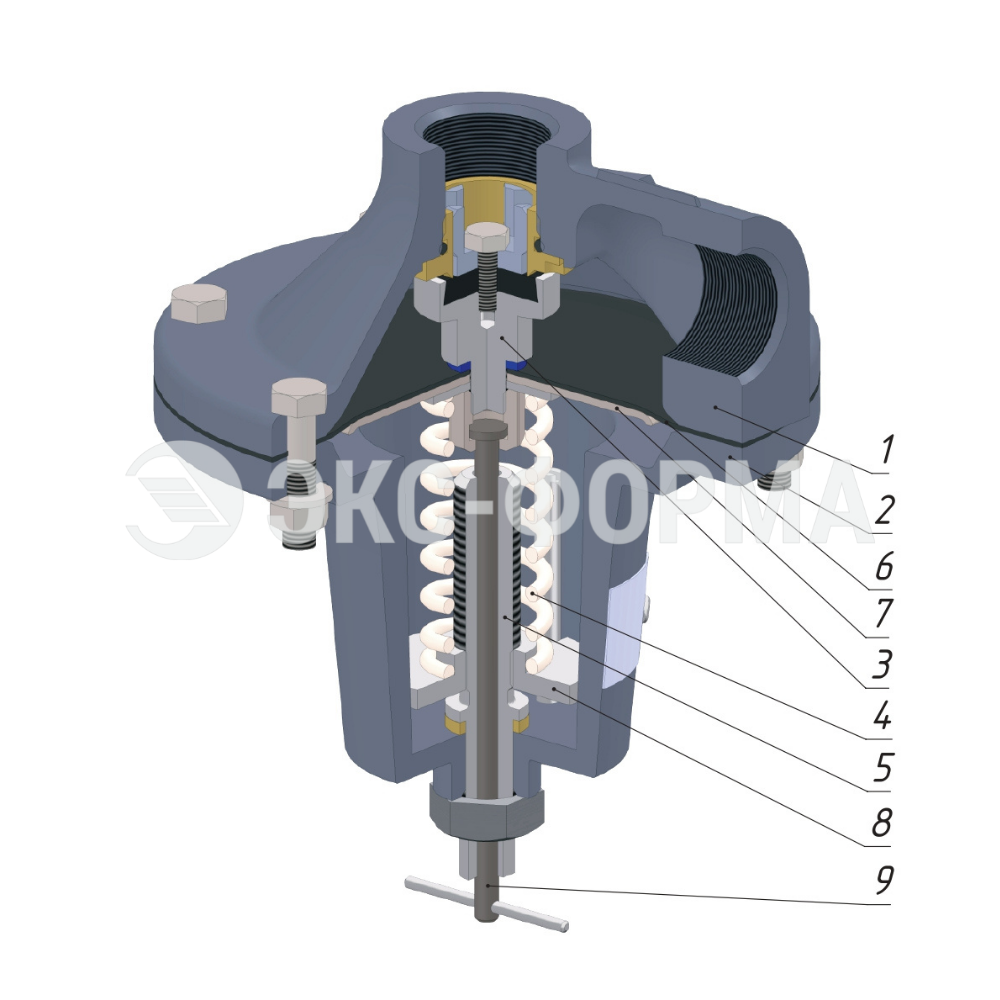

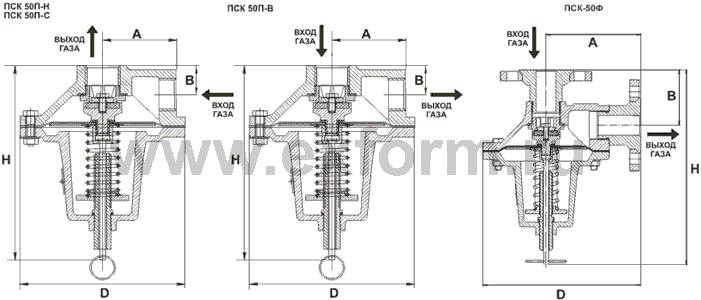

Клапаны сбросные ПСК (чертеж)
