- Межповерочный интервал - 4 года
- Степень защиты от внешних воздействий по ГОСТ 14254-96
- Средний срок службы - не менее 12 лет
НАЗНАЧЕНИЕ

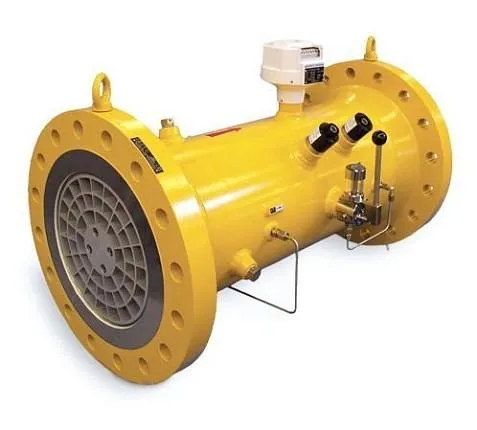

Расходомеры-счетчики газа турбинные SM-RI-X предназначены для измерений объемного расхода (объема) природного, попутного (нефтяного) газа, азота, воздуха и прочих не агрессивных чистых газов.ОБЛАСТЬ ПРИМЕНЕНИЯ

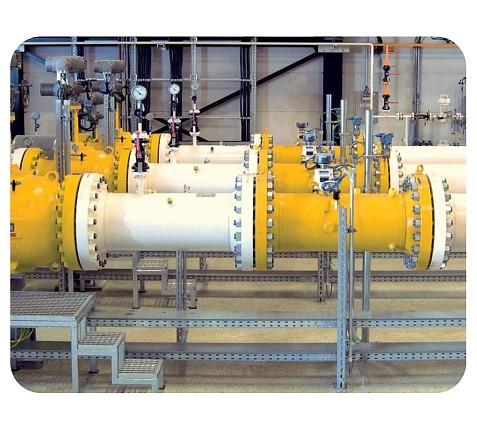

Коммерческий и оперативный учет потребления газа в газовой, нефтегазовой, нефтехимической, пищевой и других отраслях промышленности.
ПРИНЦИП РАБОТЫ

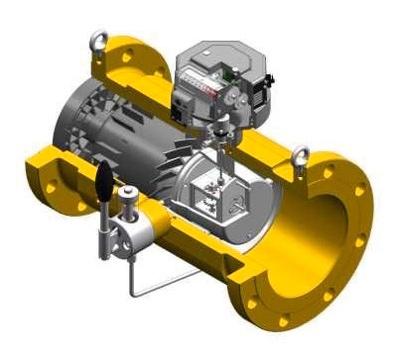

Принцип действия расходомера основан на преобразовании движения потока газа во вращательное движение аксиальной турбины, установленной в корпусе расходомера. Встроенный струевыпрямитель устраняет все ассиметрии и возмущения потока. При прохождении газа через струевыпрямитель скорость потока газа повышается, что увеличивает импульс, передаваемый на колесо турбины. Это позволяет достигать высокой точности измерений, даже на низких расходах. Вал колеса турбины установлен на надежные подшипники. Шестеренчатый редуктор через магнитную муфту передает вращение на 8-разрядное механическое роликовое счетное устройство, находящееся в «голове» счетчика. После прохождения через турбинное колесо газ проходит через специальный выходной канал, минимизирующий потерю давления на счетчике. Расходомер снабжен системой смазки подшипников и имеет исполнение «Cryo» для работы при отрицательных температурах газа, с защитой от обледенения.
Корпус и встроенный струевыпрямитель расходомера изготовлены из стали, турбина — из алюминия, подшипники, главный вал — из нержавеющей стали.
ОПИСАНИЕ
Расходомеры разработаны для измерения больших расходов газа (до 25 000 р. м3/час) на больших ДУ трубопроводов (от 200 до 600мм) и больших давлениях (до 15 Мпа).Точность измерения при этом обеспечивает относительная погрешность измерения 0.5%.В случае низких технических требований по диапазонам измерения расходов Qmin:Qmax (до 1:50) на узлах учета турбинные расходомеры SM-RI-X являются удачной бюджетной и технической альтернативой ультразвуковым расходомерам газа.
