НАЗНАЧЕНИЕ

Устройство измерительное предназначено для применения в составе счетчика газа турбинного TRZ. В устройстве измерительном поступательное движение плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа по ГОСТ5542-87, а также воздуха, азота и других неагрессивных газов преобразуется во вращение турбинного колеса. Последующий пересчет частоты вращения в объем газа производится в счетном механизме счетчика газа турбинного TRZ.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• Устройство измерительное имеет отдельное Свидетельство об утверждении типа;
• Используется только в составе счетчика газа турбинного TRZ;
• Широкий диапазон измерения расходов (Qmin/Qmax) — до 1/80 в зависимости от рабочего давления (для устройств измерительных исполнения «2» и «2У»);
• Высокая точность измерения — до 0,9% во всем диапазоне расходов (для устройств измерительных исполнения «2У»);
• Применение турбинного колеса из алюминиевого сплава в устройствах измерительных всех типоразмеров позволяет добиться стабильных метрологических характеристик на высоких давлениях;
• Допустимость кратковременного превышения максимального расхода газа до 1,6 Qmax;
• Поверку счетчика газа TRZ возможно осуществлять на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового устройства измерительного.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Диапазон рабочих расходов: от 5 м³/ч до 6500 м³/ч.
• Диаметр условного прохода: от Ду50 до Ду300.
• Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа.
• Диапазон измерения расходов Qmin/Qmax:
  • 1:20 (1:30) — для устройств измерительных исполнения «1»;
  • до 1/80 — для устройств измерительных исполнения «2» и «2У» в зависимости от рабочего давления.
• Диапазон температуры:
  • окружающей среды от −40 °С до +70 °С;
  • измеряемой среды от −30 °С до +60 °С.

• Межповерочный интервал: 10 лет.

Получение Свидетельства об утверждении типа на устройство измерительное произошло одновременно с получением нового Свидетельства об утверждении типа на счетчики газа TRZ.

КОНСТРУКЦИЯ

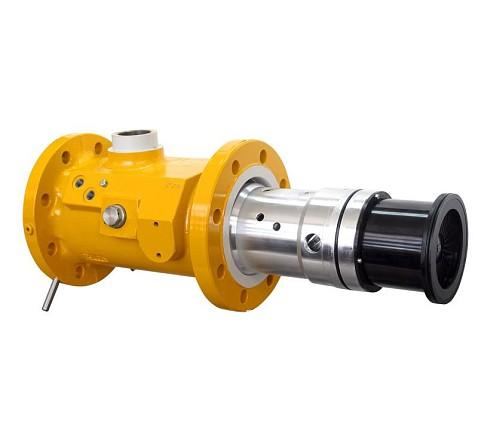

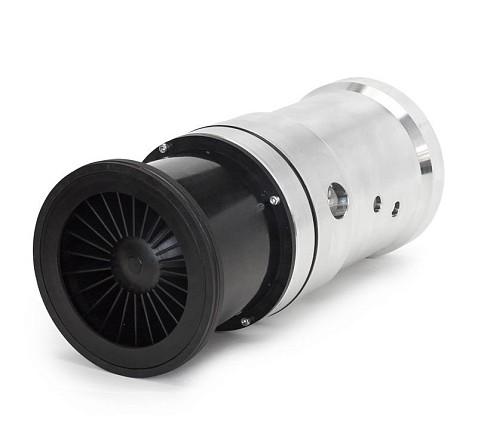

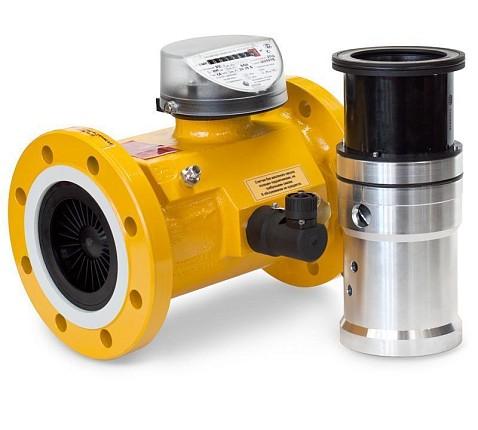

Устройство измерительное состоит из корпуса, в котором смонтирован редуктор, на оси которого установлено турбинное колесо, и струевыпрямителя. Корпус имеет отверстия для установки гильз датчиков температуры, высокочастотных датчиков импульсов, место отбора давления. Устройство измерительное в сборе устанавливается в корпус счетчика газа TRZ.
