Система телеметрии СТИ — это готовое решение для удалённого мониторинга газорегуляторных пунктов, АГРС и других объектов газораспределения. Она собирает данные с датчиков давления, расхода, температуры и передаёт их в диспетчерский центр по GSM, GPRS или радиоканалу. Вам больше не нужно отправлять бригаду на объект, чтобы снять показания манометра — вся информация доступна на экране оператора в реальном времени.
Производится заводом «Экс-Форма» специально для эксплуатации во взрывоопасных зонах. Автономная работа без замены батарей — до 5 лет. Поддерживает все стандартные протоколы обмена данными. Может поставляться как самостоятельное изделие или интегрироваться в ГРПШ/ПГБ на этапе производства.
Опыт клиентов: СТИ установлены на сотнях ГРПШ и ПГБ по всей России — от Краснодара до Ямала. Одна система обслуживает до 8 аналоговых датчиков и 16 дискретных сигналов. Этого достаточно для полного контроля стандартного газорегуляторного пункта.
Нужна телеметрия под ваш объект? Инженеры ПКФ «Экс-Форма» подберут конфигурацию СТИ с учётом количества датчиков и условий эксплуатации.
Содержание
- Ключевые возможности СТИ
- Как работает система телеметрии: путь данных
- СТИ vs проводная SCADA: сравнение решений
- Технические характеристики
- Экономические эффекты от внедрения
- Сценарии применения СТИ
- Интеграция с оборудованием «Экс-Форма»
- Стоимость, заказ, доставка
- Часто задаваемые вопросы
Ключевые возможности СТИ
- Сбор данных со всех типов датчиков. Аналоговые сигналы 0–20 мА, 4–20 мА, 0–10 В. Дискретные сигналы до 30 В. Подключайте манометры, расходомеры, датчики температуры, сигналы ПЗК и ПСК.
- Управление исполнительными механизмами. Выдача управляющих сигналов до 2 А/110 В постоянного тока и 230 В переменного тока. Можно дистанционно перекрыть кран или перезапустить регулятор.
- Передача по любому каналу связи. GSM, GPRS, радиомодем. Поддерживаются протоколы RS-485, RS-232, Ethernet. СТИ интегрируется в существующую систему диспетчеризации без замены оборудования.
- Автономная работа до 5 лет. Система питается от встроенного аккумулятора и не требует внешнего источника электроэнергии. Это критически важно для ГРПШ, установленных на удалённых площадках без доступа к электросети.
- Контроль исправности каналов связи. Если связь с объектом пропала, диспетчер получает уведомление. Это позволяет отличить реальную аварию от проблем с передачей данных.
8 (800) 550-52-31 или market@exform.ru
Как работает система телеметрии СТИ: путь данных от объекта к диспетчеру

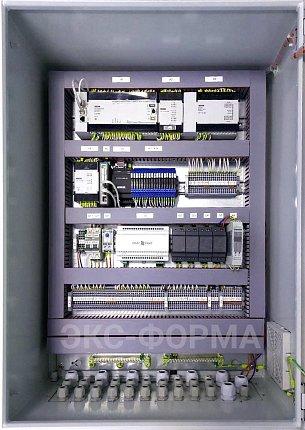

СТИ устанавливается внутри или снаружи газорегуляторного пункта во взрывозащищённом исполнении. Она подключается к существующим датчикам и приборам учёта. Никакой замены оборудования не требуется — система интегрируется в уже работающую инфраструктуру.
- Сбор. СТИ опрашивает подключённые датчики: давление на входе и выходе, расход газа, температура в шкафу, состояние предохранительной арматуры (ПЗК, ПСК), положение запорных кранов.
- Обработка. Данные оцифровываются и проходят первичную обработку прямо в контроллере. Если значение выходит за заданные пределы — формируется аварийный сигнал.
- Передача. По GSM/GPRS-каналу данные уходят на диспетчерский пункт. При отсутствии покрытия используется радиомодем. Поддерживаются протоколы RS-485, RS-232 и Ethernet.
- Отображение. Диспетчер видит все параметры на панели оператора в реальном времени. При аварии — мгновенное уведомление.
СТИ vs проводная SCADA: сравнение решений для удалённого мониторинга
При построении системы диспетчеризации часто встаёт выбор: тянуть проводные линии связи или использовать автономную телеметрию. Вот ключевые различия:
| Параметр | СТИ (автономная телеметрия) | Проводная SCADA |
|---|---|---|
| Канал связи | GSM/GPRS/радио — не требует кабеля | Оптоволокно или витая пара |
| Электропитание | Встроенный аккумулятор, до 5 лет | Требуется внешнее 220 В |
| Монтаж | Установка в шкафу за 1–2 часа | Прокладка кабеля, земляные работы |
| Стоимость внедрения | Ниже (нет затрат на кабель и траншеи) | Выше (материалы + работы) |
| Удалённые объекты | Идеально (автономная работа) | Ограничено длиной кабеля |
| Пропускная способность | Достаточно для телеметрии | Выше (видеопотоки, большие данные) |
Когда выбирают СТИ: объекты удалены, отсутствует внешнее питание, нужен быстрый монтаж без земляных работ. Когда выбирают проводную SCADA: объект крупный, требуется передача видеопотоков и больших массивов данных.
Технические характеристики СТИ
Базовая конфигурация может быть расширена модулями под требования проекта:
| Параметр | Значение |
|---|---|
| Приём дискретных сигналов | до 30 В |
| Приём аналоговых сигналов | 0–20 мА, 4–20 мА, 0–10 В |
| Выдача управляющих сигналов | до 2 А / 110 В (пост. ток), 230 В (перем. ток) |
| Выдача регулирующих сигналов | 0–20 мА, 4–20 мА, 0–10 В |
| Протоколы обмена данными | RS-485, RS-232, Ethernet |
| Промышленные протоколы | Modbus RTU/TCP, МЭК 60870-5-104 |
| Поддержка модемов | радио, GSM, GPRS |
| Отображение данных | панель оператора |
| Контроль каналов связи | да, с уведомлением диспетчера |
| Автономность | до 5 лет без замены батарей |
| Климатическое исполнение | УХЛ1, ХЛ1 (до −60 °С) |
| Взрывозащита | Ex ib (искробезопасная цепь) |
Что даёт установка СТИ: четыре экономических эффекта
| Эффект | Без телеметрии | С СТИ |
|---|---|---|
| Контроль давления | Выезд бригады для снятия показаний манометров | Данные на экране диспетчера в реальном времени |
| Аварийные сигналы | Потребитель звонит и сообщает об отсутствии газа | Диспетчер узнаёт об аварии раньше, чем потребитель |
| Реагирование на аварию | Часы или дни — пока не поступит жалоба | Минуты — автоматическое уведомление |
| Расходы на бригаду | Регулярные выезды для планового осмотра | Выезд только по фактической необходимости |
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«Когда мы только начинали ставить СТИ на наши ГРПШ, заказчики спрашивали: а зачем это нужно, если бригада всё равно ездит раз в неделю? А через месяц эксплуатации они уже не представляли, как работали без телеметрии. Потому что когда у тебя 50 ГРПШ разбросаны по району, ты просто не можешь объехать их все за день. А СТИ показывает тебе состояние каждого пункта на одном экране».
«И ещё: автономное питание — это не просто удобно, это вопрос безопасности. Если на объекте пропало электричество, СТИ продолжает работать и передавать данные. Диспетчер видит, что давление упало, и принимает решение. Без телеметрии он узнает об аварии только от потребителей».
Сценарии применения СТИ: где это работает
Система телеметрии СТИ закрывает задачи мониторинга в разных отраслях газораспределения:
- Городские газораспределительные сети. Мониторинг ГРПШ в жилых кварталах. Диспетчер видит давление на входе и выходе каждого пункта, оперативно реагирует на отклонения.
- Магистральные газопроводы. Контроль параметров на крановых узлах и узлах редуцирования без прокладки кабельных линий на десятки километров.
- Промышленные предприятия. Собственная котельная или ГРП завода — все параметры на пульте главного энергетика.
- Сельские поселения. Удалённые ГРПШ без постоянного электроснабжения — автономная телеметрия работает годами без обслуживания.
- Вахтовые посёлки и месторождения. Там, где нет GSM-покрытия, работает радиоканал. Дальность — до 20 км с направленной антенной.
Интеграция с оборудованием «Экс-Форма»
СТИ поставляется как опция для всего газорегуляторного оборудования завода. При заказе нового ГРПШ или ПГБ достаточно указать в опросном листе необходимость телеметрии — и вы получите готовый пункт с уже установленной и настроенной системой:
- ГРПШ (шкафные газорегуляторные пункты) — система размещается внутри шкафа, занимает минимальное пространство.
- ПГБ (блочные газорегуляторные пункты) — отдельный отсек для телеметрии с доступом для обслуживания.
- АГРС (автоматические газораспределительные станции) — полная диспетчеризация всех параметров с передачей в SCADA.
Взрывозащита и сертификация
Система телеметрии СТИ имеет искробезопасное исполнение (Ex ib) и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Это позволяет устанавливать СТИ непосредственно в газорегуляторных пунктах без дополнительных мер защиты. Оборудование сертифицировано, проектная документация передаётся заказчику в полном объёме.
Стоимость СТИ, заказ и доставка
Цена системы телеметрии зависит от комплектации и количества подключаемых датчиков. Факторы, влияющие на стоимость:
- количество аналоговых и дискретных входов;
- тип канала связи (GSM-модем, радиомодем, Ethernet);
- необходимость управления исполнительными механизмами;
- климатическое исполнение (стандартное или северное);
- интеграция с существующей SCADA-системой заказчика.
Ориентировочная стоимость СТИ зависит от комплектации и количества подключаемых датчиков. Точная цена — по опросному листу.
Нужна телеметрия для вашего объекта?
Заполните опросный лист, и наши инженеры подберут конфигурацию СТИ. КП — в течение 1–2 часов.
Скачать опросный лист для РСУ и СТИ (DOCX)или позвоните: 8 (800) 550-52-31
Получите коммерческое предложение за 1 час
Для подготовки точного КП потребуется опросный лист или реквизиты компании.
8 (800) 550-52-31 (бесплатно по РФ)
Часто задаваемые вопросы (FAQ) по СТИ
1. Сколько датчиков можно подключить к одной СТИ?
Одна система обслуживает до 8 аналоговых датчиков (4–20 мА) и 16 дискретных сигналов. Этого достаточно для полного мониторинга ГРПШ или ПГБ. Если нужно больше — устанавливается дополнительный модуль расширения.
2. Нужен ли внешний источник питания для СТИ?
Нет. Система работает от встроенного аккумулятора до 5 лет без замены. Это особенно важно для удалённых объектов, где нет внешнего электроснабжения. При необходимости может комплектоваться солнечной панелью для продления автономности.
3. Что делать, если на объекте нет GSM-покрытия?
Используется радиомодем. СТИ поддерживает передачу данных по радиоканалу. Дальность связи зависит от рельефа и типа антенны — до 20 км с направленной антенной. Уточняйте у инженеров при заказе.
4. Можно ли установить СТИ на уже работающий ГРПШ?
Да. Система монтируется в существующий шкаф без замены оборудования. Подключение к датчикам производится через искробезопасные барьеры. Монтаж занимает 1–2 часа.
5. Поддерживает ли СТИ передачу данных в облачные сервисы?
Да. Система поддерживает протокол MQTT, что позволяет передавать данные напрямую в облачные платформы для удалённого мониторинга через веб-интерфейс или мобильное приложение.
