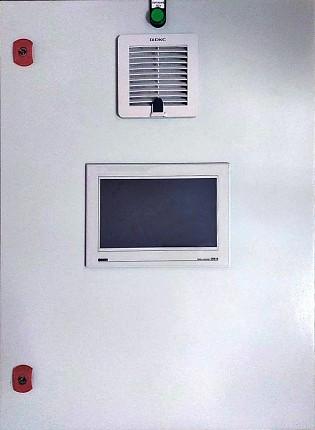

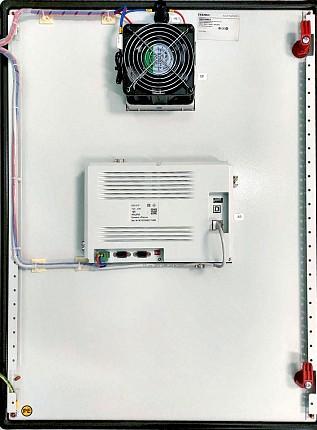

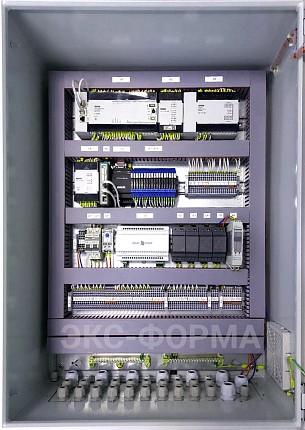

Локальная система управления (ЛСУ) — это автоматизированный комплекс для централизованного контроля и управления технологическими процессами на небольших и средних производственных объектах. Шкаф автоматики ЛСУ объединяет датчики, контроллеры, исполнительные механизмы и операторские интерфейсы в единую систему, обеспечивая онлайн-мониторинг, сбор данных и автоматическое регулирование без участия оператора.
Применяется в газораспределении, котельных, на узлах одоризации и в системах вентиляции АГРС. В отличие от распределённой системы управления (РСУ), ЛСУ построена на одном центральном контроллере и оптимальна для объектов с 1–2 технологическими узлами, где не требуется резервирование на уровне контроллеров.
Нужна ЛСУ под ваш объект? Инженеры ПКФ «Экс-Форма» спроектируют и соберут шкаф управления по вашему техническому заданию. Работаем с типовыми и нестандартными проектами.
Что такое локальная система управления и чем она отличается от РСУ и АСУ ТП
Чтобы правильно подобрать систему автоматизации, важно понимать разницу между тремя уровнями управления:
| Параметр | ЛСУ | РСУ | АСУ ТП |
|---|---|---|---|
| Масштаб | 1–2 технологических узла | 3+ узлов, территориально разнесённых | Всё предприятие |
| Контроллеры | Один центральный | Несколько распределённых | Иерархическая сеть |
| Резервирование | Опционально на уровне ввода-вывода | На уровне контроллеров | Полное |
| Пример объекта | Одоризационная установка, котельная | ГРП с несколькими выходами, АГРС | Газораспределительная станция + сеть ГРП |
| Цена | Экономичное решение | Средний бюджет | Высокий бюджет |
Когда выбирают ЛСУ: объект компактный, технологических узлов не более двух, нет жёстких требований к резервированию контроллеров. Когда нужна РСУ: объект с несколькими территориально разнесёнными узлами, требуется «горячее» резервирование. АСУ ТП — верхний уровень, объединяющий несколько ЛСУ и/или РСУ в единую диспетчерскую систему.
Из каких компонентов состоит ЛСУ
Надёжная работа локальной системы управления складывается из грамотно подобранных компонентов. Все элементы проходят заводские испытания и поставляются в составе единого шкафа автоматики:
| Компонент | Назначение |
|---|---|
| Центральный контроллер | Определяет логику работы, координирует действия устройств, обрабатывает данные |
| Датчики | Фиксируют параметры среды (давление, температура, расход, загазованность) |
| Исполнительные механизмы | Моторы, клапаны, приводы, выполняющие команды системы |
| Операторские интерфейсы (HMI) | Сенсорные панели для взаимодействия персонала с системой |
| Модули ввода-вывода | Обеспечивают связь между контроллером и датчиками/механизмами |
| Блоки питания | Стабильное электропитание 24 В DC и 230 В AC для всех компонентов |
Дополнительные модули включаются в состав ЛСУ в зависимости от задач конкретного проекта. Возможна поставка в исполнении, соответствующем требованиям ПАО «Газпром» и ТР ТС 032/2013.
Технические характеристики шкафа управления ЛСУ
Завод «Экс-Форма» производит ЛСУ на базе промышленных контроллеров с широкими коммуникационными возможностями. Ниже — базовые параметры, которые могут быть расширены под проект:
| Параметр | Значение |
|---|---|
| Приём дискретных сигналов | до 30 В |
| Приём аналоговых сигналов | 0–20 мА, 4–20 мА, 0–10 В |
| Приём сигналов от термопар и терморезисторов | есть |
| Выдача управляющих сигналов | 0–20 мА, 4–20 мА, 0–10 В |
| Интерфейсы связи | RS-485, RS-232, Ethernet |
| Поддерживаемые протоколы | Modbus RTU/TCP, Profibus DP, МЭК 60870-5-104 |
| Питание полевого оборудования | 24 В пост. тока, 230 В перем. тока |
| Контроль исправности каналов связи | есть |
| Климатическое исполнение | УХЛ1, ХЛ1 (до −60 °С) |
Преимущества локальной системы управления от «Экс-Форма»
- Единая точка управления — все процессы централизованы, отпадает необходимость в разрозненных пультах и избыточном персонале.
- Онлайн-мониторинг 24/7 — мгновенный доступ к данным с возможностью удалённого оповещения о нештатных ситуациях.
- Заводская настройка — интерфейсы и компоненты конфигурируются под проект заказчика, на объекте требуется только монтаж и пусконаладка.
- Рациональная масштабируемость — ЛСУ эффективна на малых и средних объектах без избыточной инфраструктуры РСУ.
- Универсальность сигналов — поддержка дискретных, аналоговых сигналов и термопар облегчает интеграцию с существующим оборудованием.
- Надёжное хранение данных — автоматическое журналирование и архивирование для анализа, отчётности и передачи в SCADA.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«ЛСУ — это оптимальный выбор для объектов, где не нужна распределённая архитектура. Если у вас одна котельная или один узел одоризации — нет смысла переплачивать за РСУ с несколькими контроллерами. ЛСУ закроет все задачи: сбор данных, управление исполнительными механизмами, передачу в SCADA. А если в будущем объект расширится — ЛСУ можно будет интегрировать в распределённую систему без замены».
«И ещё момент: вся логика закладывается на заводе. Заказчику не нужно программировать контроллер на месте. Мы настраиваем систему под его техзадание, проводим испытания и отгружаем готовый шкаф. Монтаж и пусконаладка занимают минимум времени».
Где применяется ЛСУ: примеры внедрения
Локальные системы управления используются на небольших и средних производственных объектах газовой отрасли. Вот реальные примеры автоматизации:
- Узел одоризации газа — автоматизация процессов дозировки и контроля подачи одоранта, учёт остатка в расходной ёмкости.
- Котельное оборудование и узлы подготовки теплоносителя — регулировка температуры, защита от перегрева, управление горелками.
- Газовые подогреватели с промежуточным теплоносителем — поддержание заданной температуры газа на выходе.
- Аварийная вентиляция АГРС — автоматическое включение при загазованности, контроль исправности вентиляторов.
- Пункты учёта газа (УУРГ) — сбор, обработка и передача данных о расходе в диспетчерскую службу.
Не нашли подходящую конфигурацию? Заполните опросный лист — инженеры спроектируют ЛСУ под ваши задачи с учётом отраслевых нормативов.
Стоимость ЛСУ, сроки изготовления и доставка
Цена локальной системы управления рассчитывается индивидуально и зависит от:
- количества и типа принимаемых/выдаваемых сигналов (дискретные, аналоговые, термопары);
- типа контроллера и необходимости резервирования;
- климатического исполнения шкафа (стандартное У1 или северное ХЛ1);
- наличия дополнительных опций: GSM-модем, ИБП, сенсорная панель расширенного функционала.
Стандартный срок изготовления: от 14 рабочих дней. Доставка: по всей России транспортными компаниями, возможен самовывоз со склада в Саратове. Гарантия: 3 года, срок службы — не менее 35 лет.
Как заказать ЛСУ
- Свяжитесь с менеджерами по телефону 8 (800) 550-52-31 или email market@exform.ru.
- Заполните опросный лист с указанием требуемых параметров.
- Получите коммерческое предложение и габаритный чертёж в течение 1–2 часов.
Готовы обсудить проект? Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru
Сертификация и соответствие отраслевым нормативам
Оборудование ЛСУ производства «Экс-Форма» соответствует требованиям Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». По запросу возможна поставка в исполнении, соответствующем стандартам ПАО «Газпром» (СТО Газпром). Вся проектная документация передаётся заказчику в полном объёме.
Часто задаваемые вопросы (FAQ) про локальные системы управления
1. В чем разница между ЛСУ и АСУ ТП?
ЛСУ — локальная система управления, предназначена для автоматизации одного объекта или технологического процесса (например, одной котельной или одного узла одоризации). АСУ ТП — автоматизированная система управления технологическим процессом масштаба предприятия, может объединять несколько ЛСУ и РСУ, включать диспетчерский уровень и серверы баз данных.
2. Можно ли интегрировать ЛСУ с существующей SCADA-системой?
Да. Шкаф управления поддерживает интерфейсы RS-485, RS-232, Ethernet и промышленные протоколы (Modbus RTU/TCP, Profibus DP, МЭК 60870-5-104), что позволяет интегрироваться с любыми SCADA-системами верхнего уровня.
3. Какие датчики можно подключать к ЛСУ?
Дискретные (до 30 В), аналоговые (0–20 мА, 4–20 мА, 0–10 В), сигналы термопар и терморезисторов. При необходимости номенклатура сигналов может быть расширена под проект.
4. Нужно ли программировать ЛСУ на месте?
Нет. Вся логика работы закладывается на заводе-изготовителе по вашему техническому заданию. На объекте требуется только монтаж шкафа, подключение полевых устройств и пусконаладка.
5. Есть ли исполнение для северных регионов?
Да, шкаф управления может быть изготовлен в климатическом исполнении УХЛ1 и ХЛ1 (до −60 °C) с греющим кабелем, утеплением и взрывозащищёнными вводами.
